13

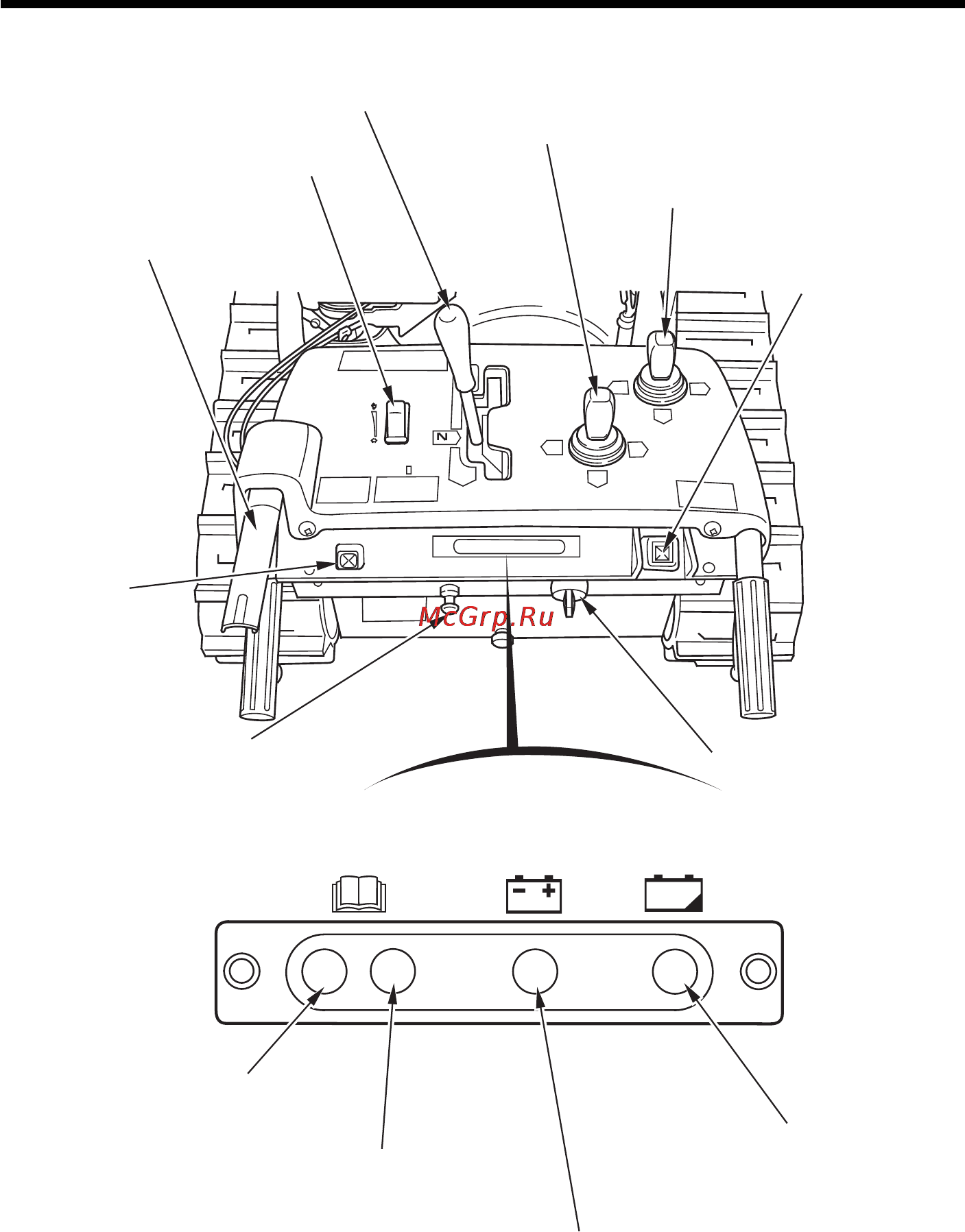

РУКОЯТКА ВКЛЮЧЕНИЯ
ПРИВОДА ДВИЖЕНИЯ
РЫЧАГ УПРАВЛЕНИЯ
ЧАCТОТОЙ ВРАЩЕНИЯ
ДВИГАТЕЛЯ
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ
СКОРОСТЕЙ
РУКОЯТКА УПРАВЛЕНИЯ
ПОЛОЖЕНИЕМ ШНЕКА
РУКОЯТКА УПРАВЛЕНИЯ
ЖЕЛОБОМ
ВЫКЛЮЧАТЕЛЬ
ПРИВОДА ШНЕКА
ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ
РУКОЯТКА УПРАВЛЕНИЯ
ДРОССЕЛЬНОЙ
ЗАСЛОНКОЙ(HS1180i/
HS1390i/HS1336i)
ВЫКЛЮЧАТЕЛЬ
СИСТЕМЫ ICS
(Интеллектуальная
система
управления)
КОНТРОЛЬНАЯ ЛАМПА
УПРАВЛЕНИЯ
ПРИВОДОМ(красный
индикатор)
КОНТРОЛЬНАЯ ЛАМПА
УПРАВЛЕНИЯ
ПРИВОДОМ(оранжевый
индикатор)
ИНДИКАТОР
ЗАРЯДКИ
(красный)
ИНДИКАТОР
АККУМУЛЯТОРНОЙ
БАТАРЕИ (оранжевый)
Содержание
- Содержание 4
- Инструкция по безопасной работе 5
- Hs980j hs1180i hs1390i 10
- Если предупреждающая наклейка отклеивается или текст на ней стал трудночитаем обратитесь к официальному дилеру компании honda для ее замены 10
- Надписи содержащиеся на этих наклейках предостерегают вас о потенциальной опасности серьезного травмирования внимательно прочтите текст на наклейках а также замечания и предупреждения которые приведены в данном руководстве 10
- Расположение наклеек с предупреждающими надписями 10
- Hs1336i 11
- Расположение сертификационной таблички 12
- Сертификационная табличка 12
- Основные узлы и детали снегоуборочника 13
- Органы управления 16
- Hs1180i hs1390i hs1336i 17
- Hs980i 17
- Дроссельная заслонка дрос сельная заслон ка 17
- Закрыто 17
- Используйте данный рычаг для управления частотой вращения двигателя при обычных условиях эксплуатации устанавливайте его в положение высокая частота вращения двигателя 17
- Открыто 17
- Рукоятка управления дроссельной заслонкой 17
- Рукоятка управления дроссельной заслонкой hs980i если двигатель холодный установите рычаг управления частотой вращения двигателя в положение дроссельная заслонка прикрыта hs1180i hs1390i hs1336i при запуске холодного двигателя вытяните на себя рукоятку управления дроссельной заслонкой 17
- Рычаг управления чаcтотой вращения двигателя hs980i 17
- Рычаг управления частотой вращения двигателя 17
- Для выбора или изменения направления движения используйте рычаг переключения передач данный рычаг имеет два диапазона перемещений рабочий и транспортный скорость перемещения снегоуборочника может быть изменена в любом из этих двух диапазонов если машина не работает установите рычаг в положение n нейтраль 18
- Направление и угол выброса снега может изменяться при помощи рукоятки управления желобом 18
- Направьте снегоотводящий желоб что бы снег не летел в оператора окружающих в окна и на другие предметы 18
- Предостережение 18
- Примечание данная машина имеет функцию проверки максимальной скорости движения назад за более подробной информацией обратитесь к официальному дилеру honda 18
- Рукоятка управления желобом 18
- Рычаг переключения передач 18
- Изменение положения и угла наклона шнека производите при помощи рукоятки управления положением шнека изменять положение шнека возможно при включенном двигателе использование данной функции при остановленном двигателе приведет к разрядке аккумуляторой батареи 21
- Рукоятка управления положением шнека 21
- Контрольный осмотр перед началом работы 27
- Пуск двигателя 33
- Hs1180i hs1390i hs1336i полностью вытяните рукоятку управления дроссельной заслонкой 34
- Hs980i переведите рычаг управления частотой вращения двигателя в положение дроссельная заслонка закрыта 34
- Установите рычаг переключения скоростей в нейтральное положение 34
- Hs1180i hs1390i hs1336i после запуска двигателя убедитесь что частота вращения двигателя стабилизируется и постепен но задвигайте рукоятку управления дроссельной заслонкой постепенно переводите рычаг управления частотой вращения двигателя в положение низкая частота вращения и дайте двигателю прогреться до рабочей температуры 36
- Hs980i после запуска двигателя дайте ему поработать на холостом ходу несколько минут для достижения рабочей температуры по мере стабилизации работы двигателя постепенно перемещайте рычаг управления частотой вращения двигателя в положение низкая частота вращения 36
- Работа на снегоуборочнике 38
- В соответствии с условиями уборки снега произведите регулировку положения шнека при помощи рукоятки см стр 38 и 39 42
- Запустите двигатель см стр 31 35 2 переведите рычаг управления частотой вращения двигателя в положение высокой частоты вращения двигателя 42
- Работа на снегоуборочнике 42
- Отрегулируйте направление выброса снега при помощи рукоятки управления желобом 43
- Отрегулируйте угол выброса снега при помощи рукоятки управления желобом 43
- Предупреждение регулировку угла и расстояния выброса снега необходимо производить аккуратно чтобы не задеть выбрасываемым снегом окружающих окна и прочие предметы 43
- Нажмите выключатель привода шнека в то время как вы удерживаете выключатель привода шнека в нажатом состоянии горит индикатор и шнек вращается собирая снег отпустив выключатель привод шнека отключается индикатор гаснет 44
- Подожмите рукоятку включения привода движения перед поджатием рукоятки убедитесь что рычаг переключения передач находится в нейтральном положении после поджатия рукоятки включения привода движения выключатель привода шнека останется в нажатом состоянии для остановки шнека нажмите выключатель привода шнека еще раз 44
- Нажатием выключателя системы ics вы включаете систему зажигается соответствующий индикатор 45
- Переведите рычаг переключения передач в соответствующее положение руководствуясь условиями в которых производится уборка снега при включенной системе ics скорость движения снегоуборочника будет автоматически регулироваться в пределах установленных рычагом переключения передач 45
- Предупреждение перед включением привода шнека и движения всегда убеждайтесь в отсутствии людей животных и препятствий впереди и позади машины 45
- Аварийная остановка двигателя 50
- Остановка двигателя 50
- Остановка двигателя в штатном режиме 50
- Отпустите рукоятку привода движения и выключатель привода шнека 50
- Поверните выключатель зажигания в положение зажигание включено перед повторным запуском двигателя убедитесь что рукоятка включения привода движения не поджата и рычаг переключения передач находится в нейтральном положении 50
- Переведите рычаг управления частотой вращения двигателя в положение низкой частоты вращения двигателя 51
- Установите рычаг переключения передач в нейтральное положение 51
- Поверните выключатель зажигания в положение стоп и выньте ключ зажигания 52
- Удерживайте рукоятку управления положением шнека до тех пор пока механизм отбрасывания снега не опустится на землю 52
- Поверните клапан отсечки топлива в положение выключено 53
- Транспортировка снегоуборочника 54
- Техническое обслуживание 55
- Примечание 1 при тяжелых условиях эксплуатации данные части могут требовать более частой проверки и замены 2 обслуживание по указанным выше пунктам необходимо производить на сервисной станции дилера если у вас нет надлежащего инструмента и технически грамотного специалиста описание выполнения операций технического обслуживания приведено в руководстве по техническому обслуживанию и ремонту 56
- Регламент технического обслуживания 56
- Инструмент 57
- Аккумуляторная батарея 59
- Если полюсные выводы аккумуляторной батареи загрязнились или окислились то снимите батарею и очистите штыри выводов 59
- Примечание две аккумуляторные батареи номинальным напряжением 12 в соединены последовательно 59
- Снимите аккумуляторную батарею очистите полюсные выводы и клеммы проводов с помощью проволочной щетки или шлифовальной бумаги промойте аккумуляторную батарею снаружи теплым раствором питьевой соды следя за тем чтобы вода или содовый раствор не попал в аккумуляторы батареи тщательно протрите аккумуляторную батарею насухо 59
- Снимите заднюю крышку см стр 28 2 ослабьте гайки крепления прижимной пластины 3 отсоедините клемму от вывода аккумуляторной батареи а и оденьте на него трубку 4 отсоедините клемму от вывода аккумуляторной батареи в и оденьте на него трубку 5 ослабьте гайки крепления прижимной пластины 6 отсоедините провод перемычку от клеммы батареи в и от клеммы батареи а 59
- В случае перегорания предохранителя замените его на аналогичный только после обнаружения причины возникновения неисправности если произвести замену предохранителя без устранения причины его перегорания новый предохранитель может так же быстро перегореть 65
- Замена предохранителя плоский тип 1 снимите заднюю крышку см стр 28 2 откройте крышку блока предохранителей 3 произведите замену предохранителя как показано на рисунке 4 закройте крышку блока предохранителей 5 установите заднюю крышку см стр 28 65
- Замена предохранителя требует применения специального инструмента обратитесь к официальному дилеру honda 65
- Предохранители 65
- Предупреждение никогда не заменяйте предохранитель любым другим предметом кроме предохранителя с аналогичными характеристиками применение других предметов таких как проволока или алюминиевая фольга может привести к возгоранию проводки или других элементов 65
- Хранение 66
- Нанесите масло на указанные ниже элементы для их смазки и защиты от коррозии 69
- Поиск и устранение неисправностей 71
- Произведите пуск двигателя от двух внешних батарей напряжением 12 в соединенных последовательно 1 подсоедините провод а к выводу 1 аккумуляторной батареи а другой конец провода подсоедините к клемме 2 аккумуляторной батареи в 2 подсоедините провод в к выводу 3 аккумуляторной батареи снегоуборочника другой конец провода подсоедините к выводу 4 сторонней аккумуляторной батареи в 3 подсоедините провод с к выводу 5 сторонней аккумуляторной батареи а а другой конец провода к болту крепления провода масса 6 на снегоуборочнике 4 произведите пуск двигателя см стр 31 5 снимите провода в обратной последовательности 72
- Пуск двигателя от постороннего источника 72
- Двигатель 75
- Примечание производитель может изменить данные характеристики без предварительного уведомления 75
- Рама 75
- Технические характеристики 75
- Уровень шума и вибрации исключая hs1336i 75
- Двигатель 76
- Примечание производитель может изменить данные характеристики без предварительного уведомления 76
- Рама 76
- Уровень шума и вибрации 76
- Двигатель 77
- Примечание производитель может изменить данные характеристики без предварительного уведомления 77
- Рама 77
- Уровень шума и вибрации 77
- Защитный кожух глушителя 78
- Процедура установки кроме hs1336i 78
- Адреса дилеров компании honda 79
