52
9. ТРАНСПОРТИРОВКА СНЕГОУБОРОЧНИКА
Пары пролитого топлива могут воспламениться. Во избежание пролива топлива
и масла, транспортировку снегоуборочника производите в горизонтальном
положении.
Погрузка машины на прицеп должна осуществляться на чистой и гладкой
поверхности.
1. Используйте сходни, грузоподъемность которых не меньше суммарного веса
машины с навесным оборудованием и оператором. Их длина должна
обеспечивать погрузочный уклон не более 15°.
2. Проверьте указатель уровня топлива, как только стрелка указателя входит в
зону Е, происходит остановка двигателя.

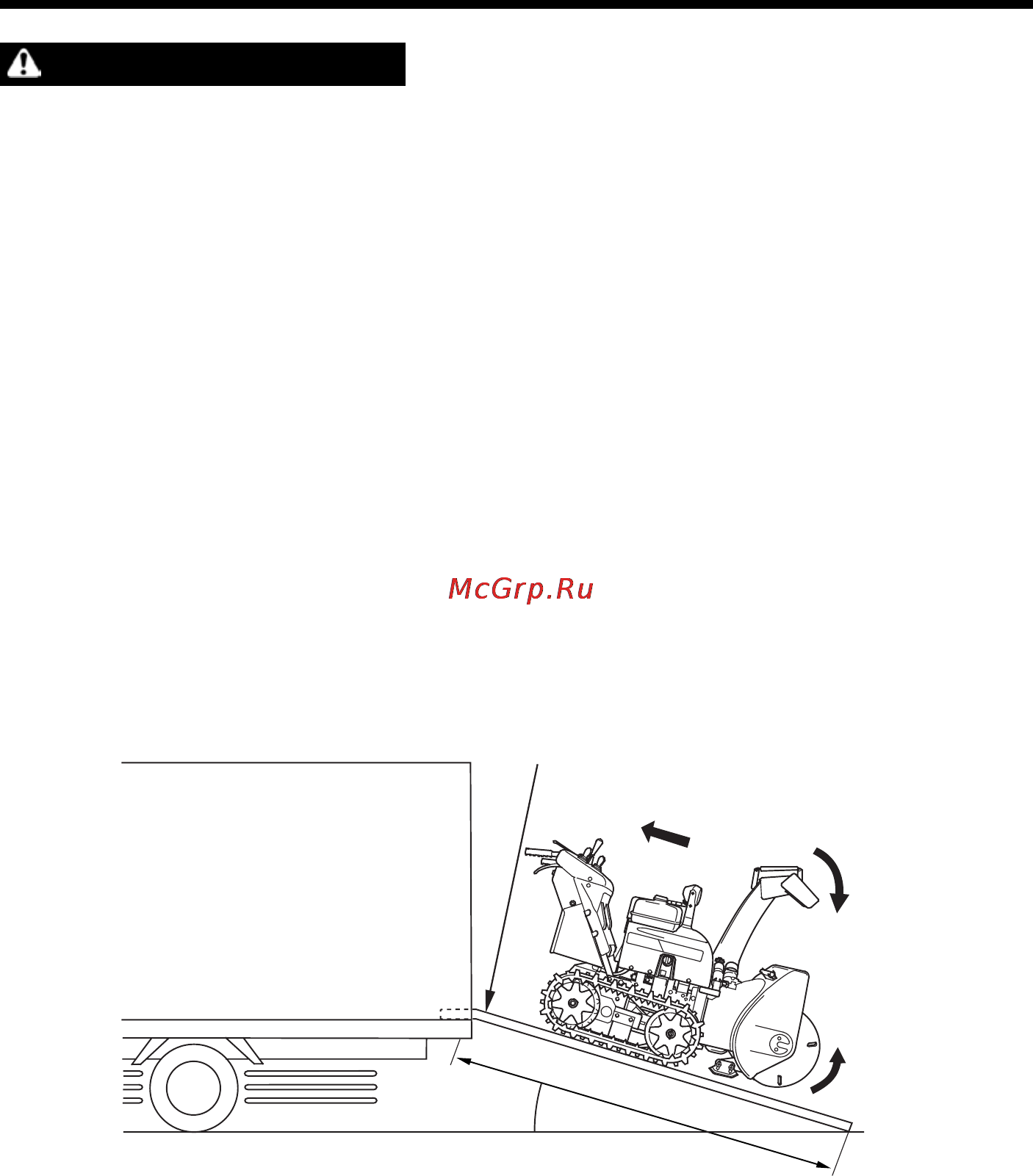

3. Запустите двигатель, полностью поднимите шнек. До конца опустите
направляющую желоба.
4. Установите рычаг переключения передач в РАБОЧИЙ ДИАПАЗОН и погрузите
снегоуборочник в машину, зайдя задним ходом по сходням.
ПРЕДУПРЕЖДЕНИЕ:
Не работайте рычагами поворота при подъеме по сходням, в противном случае
можно получить серьезную травму или повредить снегоуборочник.
ПРЕДОСТЕРЕЖЕНИЕ
СХОДНИ
15°
5. Выгрузку машины производите в обратном порядке.
