Honda HS1180I [42/83] Работа на снегоуборочнике

Если предупреждающая наклейка отклеивается или текст на ней стал трудночитаем обратитесь к официальному дилеру компании honda для ее замены 10

Надписи содержащиеся на этих наклейках предостерегают вас о потенциальной опасности серьезного травмирования внимательно прочтите текст на наклейках а также замечания и предупреждения которые приведены в данном руководстве 10

Расположение наклеек с предупреждающими надписями 10

Hs1336i 11

Расположение сертификационной таблички 12

Сертификационная табличка 12

Основные узлы и детали снегоуборочника 13

Органы управления 16

Hs1180i hs1390i hs1336i 17

Hs980i 17

Дроссельная заслонка дрос сельная заслон ка 17

Закрыто 17

Используйте данный рычаг для управления частотой вращения двигателя при обычных условиях эксплуатации устанавливайте его в положение высокая частота вращения двигателя 17

Открыто 17

Рукоятка управления дроссельной заслонкой 17

Рукоятка управления дроссельной заслонкой hs980i если двигатель холодный установите рычаг управления частотой вращения двигателя в положение дроссельная заслонка прикрыта hs1180i hs1390i hs1336i при запуске холодного двигателя вытяните на себя рукоятку управления дроссельной заслонкой 17

Рычаг управления чаcтотой вращения двигателя hs980i 17

Рычаг управления частотой вращения двигателя 17

Для выбора или изменения направления движения используйте рычаг переключения передач данный рычаг имеет два диапазона перемещений рабочий и транспортный скорость перемещения снегоуборочника может быть изменена в любом из этих двух диапазонов если машина не работает установите рычаг в положение n нейтраль 18

Направление и угол выброса снега может изменяться при помощи рукоятки управления желобом 18

Направьте снегоотводящий желоб что бы снег не летел в оператора окружающих в окна и на другие предметы 18

Предостережение 18

Примечание данная машина имеет функцию проверки максимальной скорости движения назад за более подробной информацией обратитесь к официальному дилеру honda 18

Рукоятка управления желобом 18

Рычаг переключения передач 18

Изменение положения и угла наклона шнека производите при помощи рукоятки управления положением шнека изменять положение шнека возможно при включенном двигателе использование данной функции при остановленном двигателе приведет к разрядке аккумуляторой батареи 21

Рукоятка управления положением шнека 21

Контрольный осмотр перед началом работы 27

Пуск двигателя 33

Hs1180i hs1390i hs1336i полностью вытяните рукоятку управления дроссельной заслонкой 34

Hs980i переведите рычаг управления частотой вращения двигателя в положение дроссельная заслонка закрыта 34

Установите рычаг переключения скоростей в нейтральное положение 34

Hs1180i hs1390i hs1336i после запуска двигателя убедитесь что частота вращения двигателя стабилизируется и постепен но задвигайте рукоятку управления дроссельной заслонкой постепенно переводите рычаг управления частотой вращения двигателя в положение низкая частота вращения и дайте двигателю прогреться до рабочей температуры 36

Hs980i после запуска двигателя дайте ему поработать на холостом ходу несколько минут для достижения рабочей температуры по мере стабилизации работы двигателя постепенно перемещайте рычаг управления частотой вращения двигателя в положение низкая частота вращения 36

Работа на снегоуборочнике 38

В соответствии с условиями уборки снега произведите регулировку положения шнека при помощи рукоятки см стр 38 и 39 42

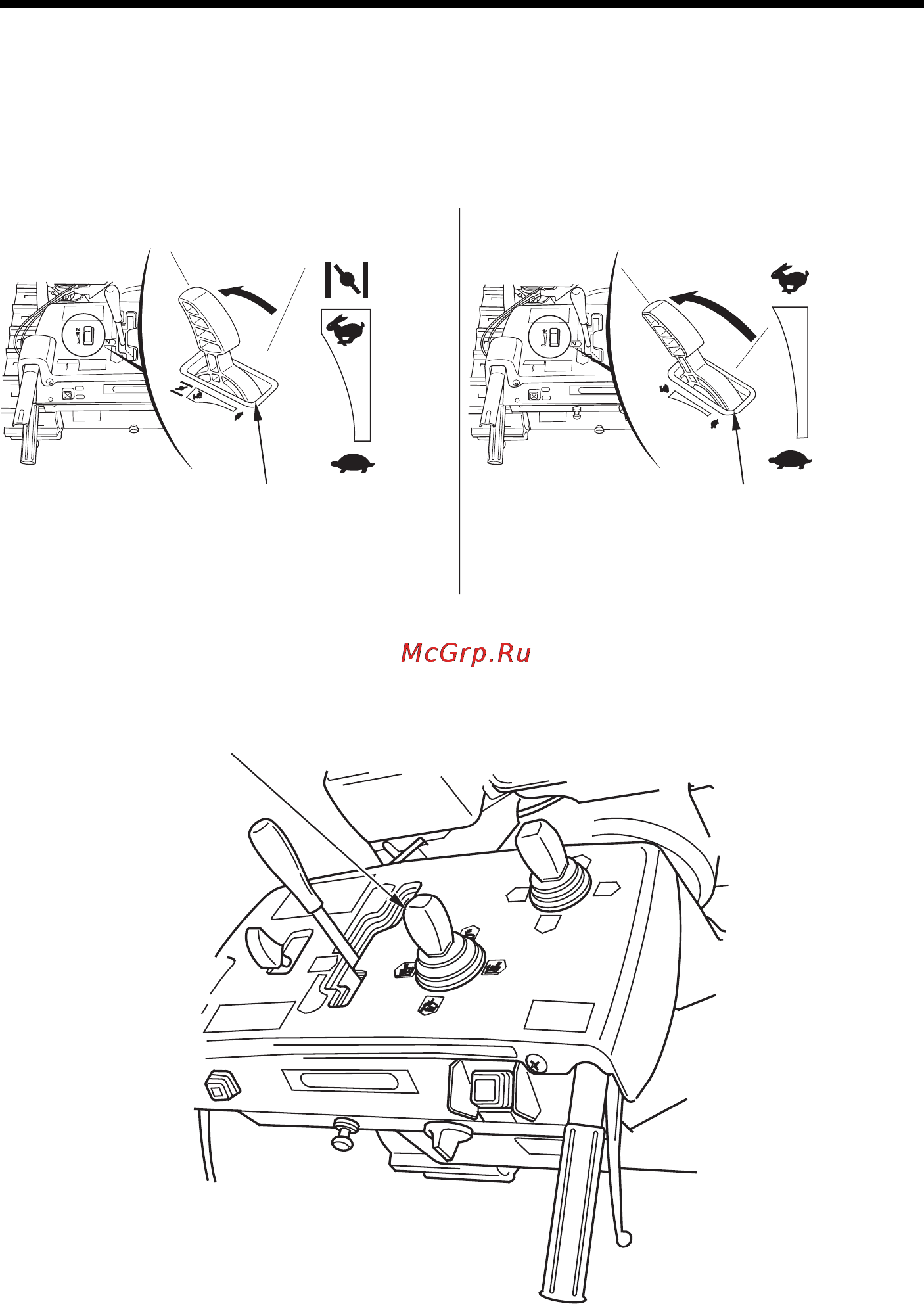

Запустите двигатель см стр 31 35 2 переведите рычаг управления частотой вращения двигателя в положение высокой частоты вращения двигателя 42

Работа на снегоуборочнике 42

Отрегулируйте направление выброса снега при помощи рукоятки управления желобом 43

Отрегулируйте угол выброса снега при помощи рукоятки управления желобом 43

Предупреждение регулировку угла и расстояния выброса снега необходимо производить аккуратно чтобы не задеть выбрасываемым снегом окружающих окна и прочие предметы 43

Нажмите выключатель привода шнека в то время как вы удерживаете выключатель привода шнека в нажатом состоянии горит индикатор и шнек вращается собирая снег отпустив выключатель привод шнека отключается индикатор гаснет 44

Подожмите рукоятку включения привода движения перед поджатием рукоятки убедитесь что рычаг переключения передач находится в нейтральном положении после поджатия рукоятки включения привода движения выключатель привода шнека останется в нажатом состоянии для остановки шнека нажмите выключатель привода шнека еще раз 44

Нажатием выключателя системы ics вы включаете систему зажигается соответствующий индикатор 45

Переведите рычаг переключения передач в соответствующее положение руководствуясь условиями в которых производится уборка снега при включенной системе ics скорость движения снегоуборочника будет автоматически регулироваться в пределах установленных рычагом переключения передач 45

Предупреждение перед включением привода шнека и движения всегда убеждайтесь в отсутствии людей животных и препятствий впереди и позади машины 45

Аварийная остановка двигателя 50

Остановка двигателя 50

Остановка двигателя в штатном режиме 50

Отпустите рукоятку привода движения и выключатель привода шнека 50

Поверните выключатель зажигания в положение зажигание включено перед повторным запуском двигателя убедитесь что рукоятка включения привода движения не поджата и рычаг переключения передач находится в нейтральном положении 50

Переведите рычаг управления частотой вращения двигателя в положение низкой частоты вращения двигателя 51

Установите рычаг переключения передач в нейтральное положение 51

Поверните выключатель зажигания в положение стоп и выньте ключ зажигания 52

Удерживайте рукоятку управления положением шнека до тех пор пока механизм отбрасывания снега не опустится на землю 52

Поверните клапан отсечки топлива в положение выключено 53

Транспортировка снегоуборочника 54

Техническое обслуживание 55

Примечание 1 при тяжелых условиях эксплуатации данные части могут требовать более частой проверки и замены 2 обслуживание по указанным выше пунктам необходимо производить на сервисной станции дилера если у вас нет надлежащего инструмента и технически грамотного специалиста описание выполнения операций технического обслуживания приведено в руководстве по техническому обслуживанию и ремонту 56

Регламент технического обслуживания 56

Инструмент 57

Аккумуляторная батарея 59

Если полюсные выводы аккумуляторной батареи загрязнились или окислились то снимите батарею и очистите штыри выводов 59

Примечание две аккумуляторные батареи номинальным напряжением 12 в соединены последовательно 59

Снимите аккумуляторную батарею очистите полюсные выводы и клеммы проводов с помощью проволочной щетки или шлифовальной бумаги промойте аккумуляторную батарею снаружи теплым раствором питьевой соды следя за тем чтобы вода или содовый раствор не попал в аккумуляторы батареи тщательно протрите аккумуляторную батарею насухо 59

Снимите заднюю крышку см стр 28 2 ослабьте гайки крепления прижимной пластины 3 отсоедините клемму от вывода аккумуляторной батареи а и оденьте на него трубку 4 отсоедините клемму от вывода аккумуляторной батареи в и оденьте на него трубку 5 ослабьте гайки крепления прижимной пластины 6 отсоедините провод перемычку от клеммы батареи в и от клеммы батареи а 59

В случае перегорания предохранителя замените его на аналогичный только после обнаружения причины возникновения неисправности если произвести замену предохранителя без устранения причины его перегорания новый предохранитель может так же быстро перегореть 65

Замена предохранителя плоский тип 1 снимите заднюю крышку см стр 28 2 откройте крышку блока предохранителей 3 произведите замену предохранителя как показано на рисунке 4 закройте крышку блока предохранителей 5 установите заднюю крышку см стр 28 65

Замена предохранителя требует применения специального инструмента обратитесь к официальному дилеру honda 65

Предохранители 65

Предупреждение никогда не заменяйте предохранитель любым другим предметом кроме предохранителя с аналогичными характеристиками применение других предметов таких как проволока или алюминиевая фольга может привести к возгоранию проводки или других элементов 65

Хранение 66

Нанесите масло на указанные ниже элементы для их смазки и защиты от коррозии 69

Поиск и устранение неисправностей 71

Произведите пуск двигателя от двух внешних батарей напряжением 12 в соединенных последовательно 1 подсоедините провод а к выводу 1 аккумуляторной батареи а другой конец провода подсоедините к клемме 2 аккумуляторной батареи в 2 подсоедините провод в к выводу 3 аккумуляторной батареи снегоуборочника другой конец провода подсоедините к выводу 4 сторонней аккумуляторной батареи в 3 подсоедините провод с к выводу 5 сторонней аккумуляторной батареи а а другой конец провода к болту крепления провода масса 6 на снегоуборочнике 4 произведите пуск двигателя см стр 31 5 снимите провода в обратной последовательности 72

Пуск двигателя от постороннего источника 72

Двигатель 75

Примечание производитель может изменить данные характеристики без предварительного уведомления 75

Рама 75

Технические характеристики 75

Уровень шума и вибрации исключая hs1336i 75

Двигатель 76

Примечание производитель может изменить данные характеристики без предварительного уведомления 76

Рама 76

Уровень шума и вибрации 76

Двигатель 77

Примечание производитель может изменить данные характеристики без предварительного уведомления 77

Рама 77

Уровень шума и вибрации 77

Защитный кожух глушителя 78

Процедура установки кроме hs1336i 78

Адреса дилеров компании honda 79
