70

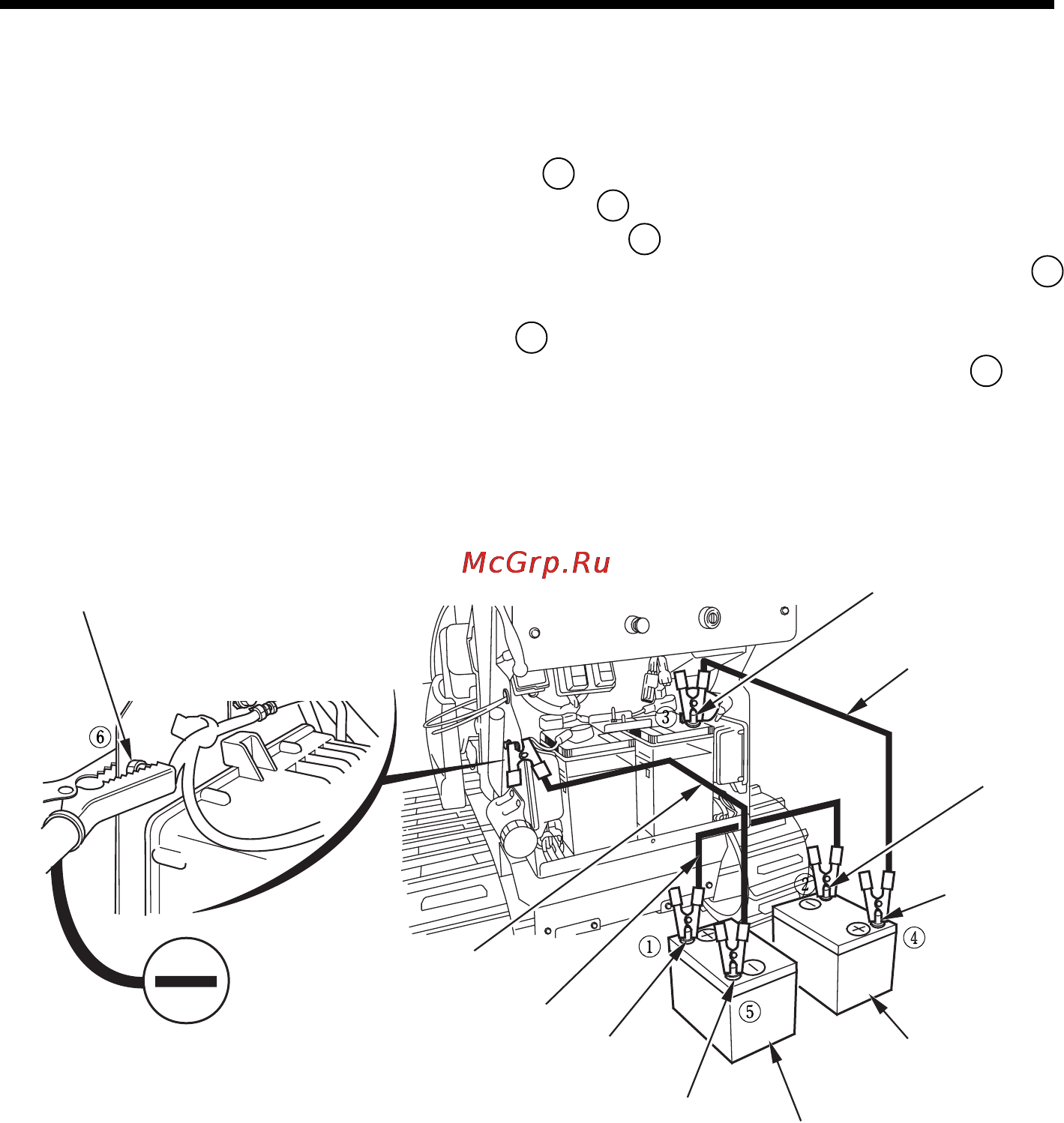

Пуск двигателя от постороннего источника
Произведите пуск двигателя от двух внешних батарей напряжением 12 В,
соединенных последовательно.
1. Подсоедините провод А к выводу (+) 1 аккумуляторной батареи А. Другой
конец провода подсоедините к клемме () 2 аккумуляторной батареи В.
2. Подсоедините провод В к выводу (+) 3 аккумуляторной батареи
снегоуборочника. Другой конец провода подсоедините к выводу (+) 4
сторонней аккумуляторной батареи В.
3. Подсоедините провод С к выводу () 5 сторонней аккумуляторной батареи А,
а другой конец провода к болту крепления провода «масса» 6 на
снегоуборочнике.
4. Произведите пуск двигателя (см. стр. 31).
5. Снимите провода в обратной последовательности.
БОЛТ КРЕПЛЕНИЯ
ПРОВОДА «МАССА»
(+) ПОЛОЖИТЕЛЬНЫЙ
ПОЛЮСНЫЙ ВЫВОД
ПРОВОД В
() ОТРИЦАТЕЛЬ
НЫЙ ПОЛЮСНЫЙ
ВЫВОД
(+) ПОЛОЖИ
ТЕЛЬНЫЙ
ПОЛЮСНЫЙ
ВЫВОД
ПРОВОД С
ПРОВОД А
(+) ПОЛОЖИТЕЛЬНЫЙ
ПОЛЮСНЫЙ ВЫВОД
СТОРОННЯЯ
АККУМУЛЯТОРНАЯ
БАТАРЕЯ В
() ОТРИЦАТЕЛЬНЫЙ
ПОЛЮСНЫЙ ВЫВОД
СТОРОННЯЯ
АККУМУЛЯТОРНАЯ
БАТАРЕЯ А
(две аккумуляторные батареи номинальным напряжением 12 В, соединенные последовательно)
