Honda HS1180I [69/83] Нанесите масло на указанные ниже элементы для их смазки и защиты от коррозии
![Honda HS980I [69/83] Нанесите масло на указанные ниже элементы для их смазки и защиты от коррозии](/views2/1017696/page69/bg45.png)
67

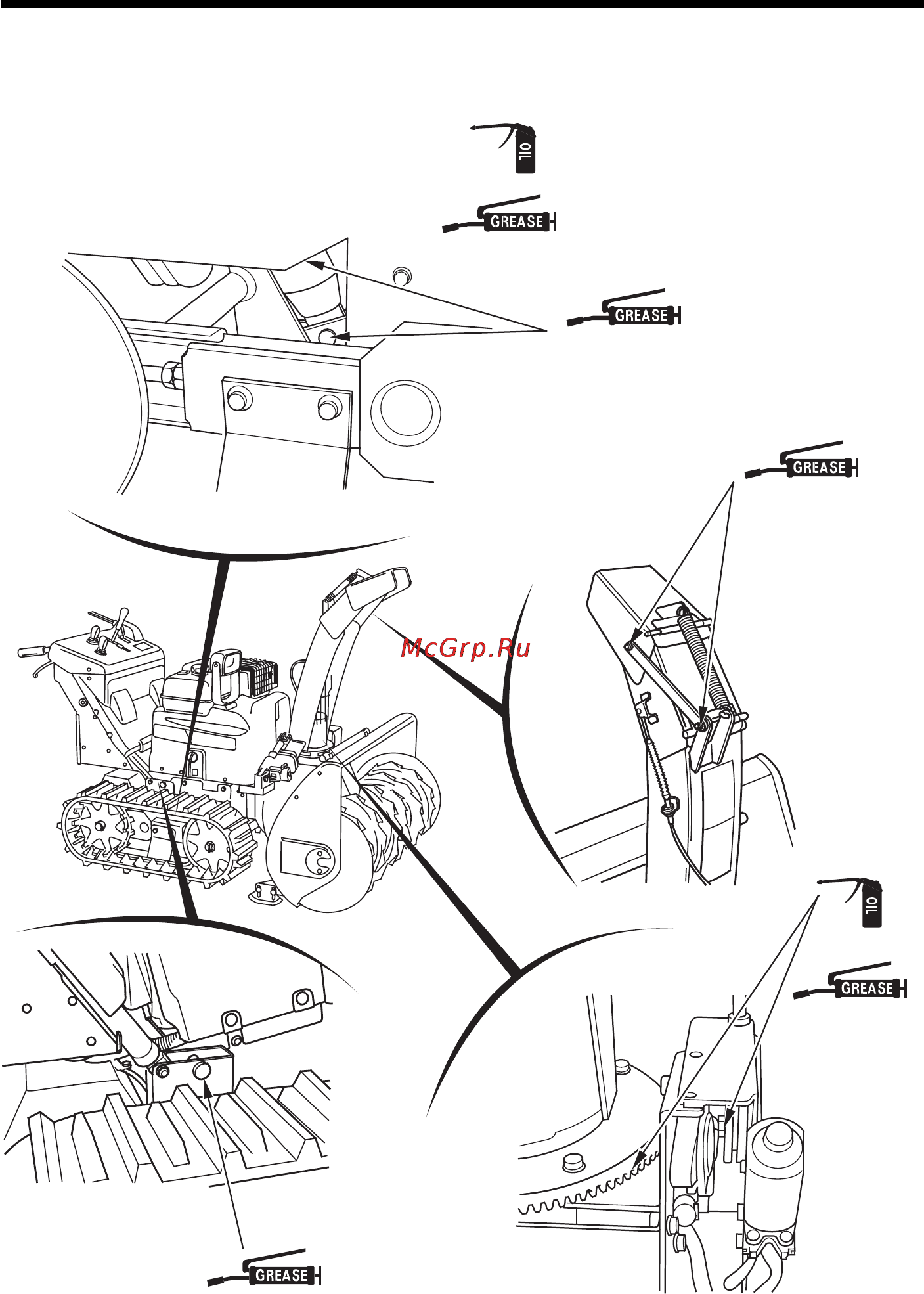

4. Нанесите масло на указанные ниже элементы для их смазки и защиты от
коррозии.
Антикоррозионное масло
КОНСИСТЕНТНАЯ СМАЗКА
ШАРНИР ЦИЛИНДРА,
РЕГУЛИРУЮЩЕГО
ВЫСОТУ
ПОЛОЖЕНИЯ ШНЕКА
ТЯГА
НАПРАВЛЯЮЩЕЙ
ЖЕЛОБА
или
ШЕСТЕРНИ
ПРИВОДА
ПОВОРОТА
ЖЕЛОБА
ШАРНИР РАМЫ
