68

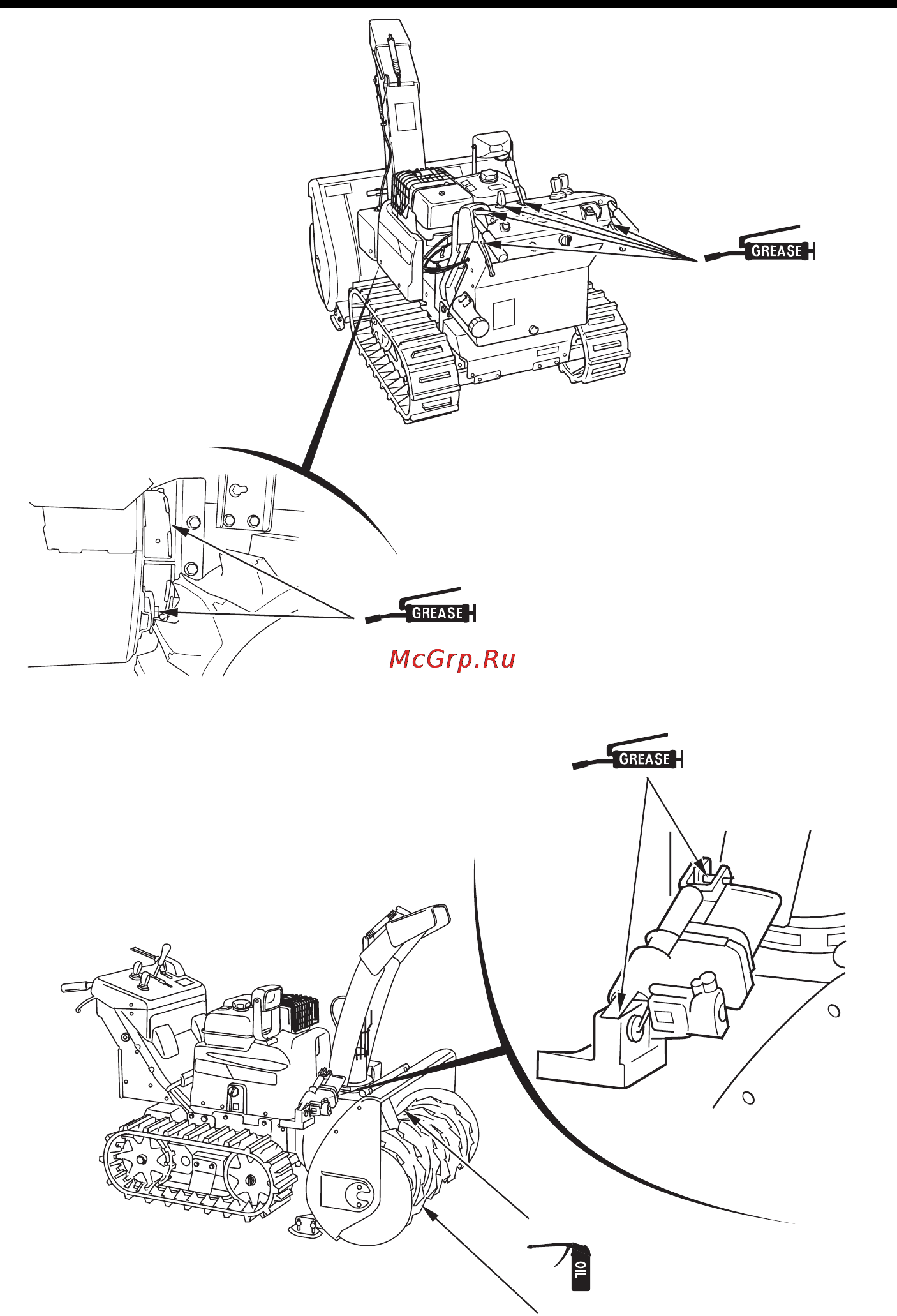

ТЯГА КАЖДОЙ РУКОЯТКИ
КРОНШТЕЙН ПРИВОДА
ВРАЩЕНИЯ ШНЕКА (Только
модификация ZE)
ШАРНИР ЦИЛИНДРА ПРИВОДА ВРАЩЕНИЯ
ШНЕКА (Только модификация ZE)
МЕХАНИЗМ
ОТБРАСЫВАНИЯ
СНЕГА
ШНЕК
