17

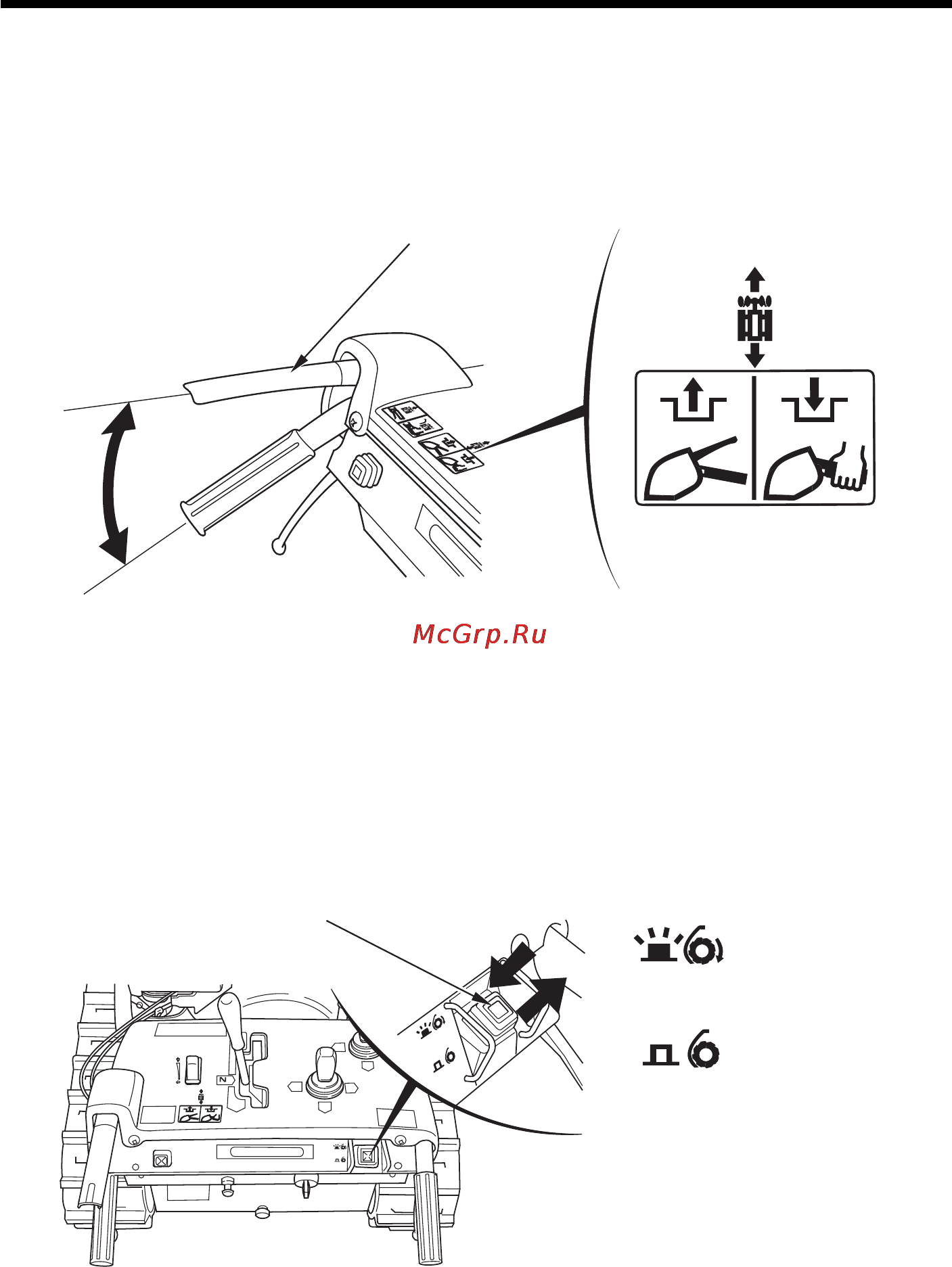

Рукоятка включения привода движения
При поджатии рукоятки включения привода движения, машина начинает
движение вперед или назад, в зависимости от выбора передачи рычагом
переключения передач.
Если передача уже выбрана, то просто подожмите рукоятку.
········
·······
РУКОЯТКА
ВКЛЮЧЕНИЯ
ПРИВОДА
ДВИЖЕНИЯ
ВКЛЮЧЕНО
ВЫКЛЮЧЕНО
Выключатель привода шнека
Удерживайте выключатель привода шнека во включенном положении, загорится
индикатор и механизм отбрасывания снега начнет работать. Отпуская
выключатель вы останавливаете механизм, и индикатор гаснет. При поджатой
рукоятке включения привода движения подключение привода шнека
производится однократным нажатием. При отпускании рычага включения
привода движения, останавливается и механизм отбрасывания снега, и машина.
····
···
····
···
ВЫКЛЮЧАТЕЛЬ ПРИВОДА ШНЕКА
ВКЛЮЧЕНО
ВЫКЛЮЧЕНО
