22
ПРИМЕЧАНИЕ:
• Скорость, выбираемая при помощи рычага переключения передач, при
включенной системе ICS, становится максимально допустимой в данном
режиме работы.
• Система ICS будет работать, если включен привод шнека.
• Если переводить рычаг переключения передач в диапазон ЗАДНИЙ ХОД при
включенной системе ICS, шнек будет подниматься даже при выключенном
приводе шнека.
• Система ICS помогает оператору отслеживать процесс выброса снега.
• Уборку снега производите на высокой частоте вращения двигателя.
• При уборке снега рычаг переключения передач должен стоять в РАБОЧЕМ
ДИАПАЗОНЕ.

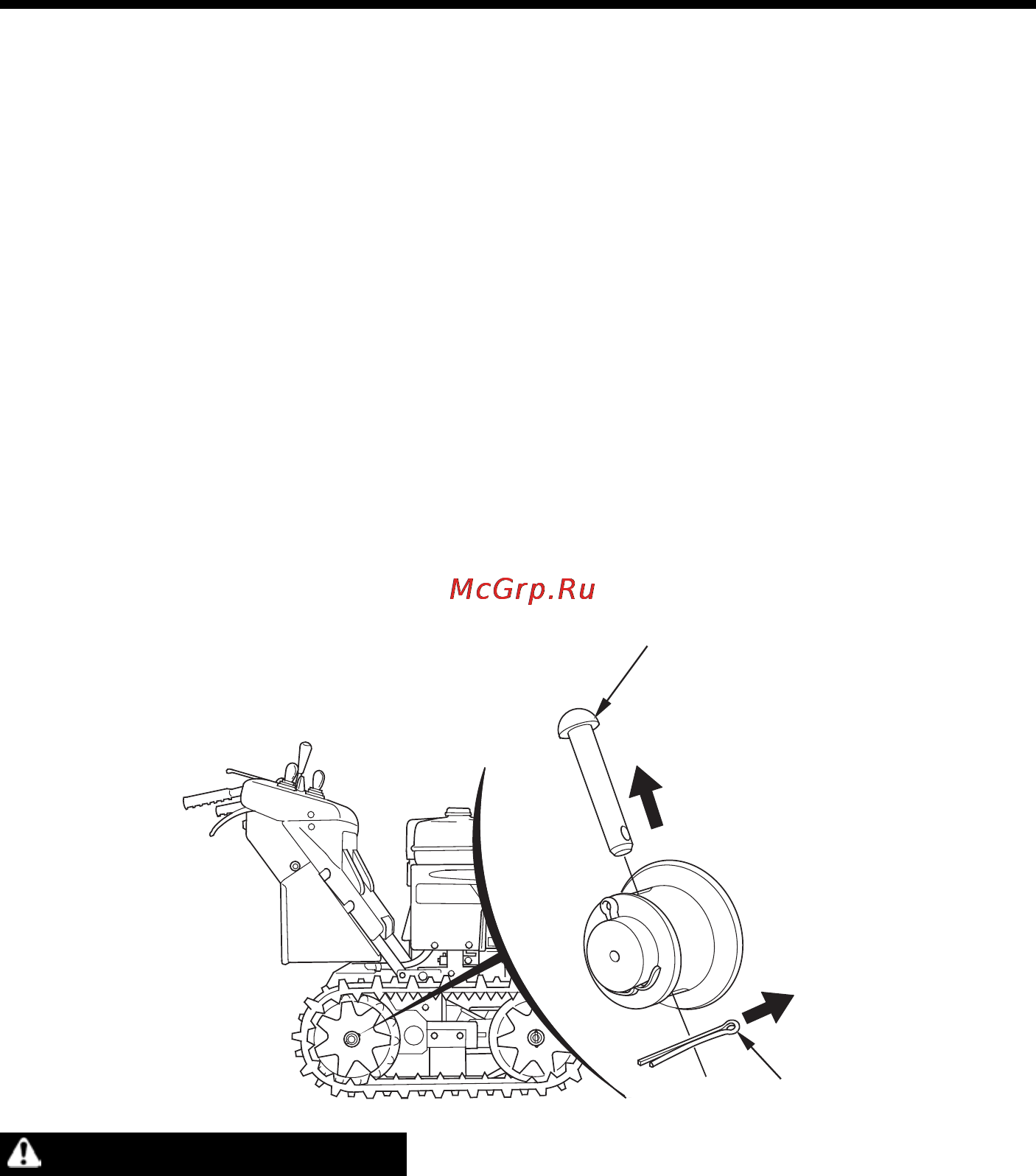

Штифт ступицы
При возникновении поломок в двигателе удалите шплинты и штифты со ступиц
правой и левой звездочек для обеспечения их свободного вращения, это позволит
транспортировать снегоуборочник без включения двигателя.
ШТИФТ СТУПИЦЫ
ШПЛИНТ
ПРЕДОСТЕРЕЖЕНИЕ
••
••
• Перед удалением штифтов убедитесь, что остановились все вращающиеся
части, двигатель заглушен и со свечи зажигания снят свечной наконечник.
••
••
• Не вынимайте штифты ступиц на наклонной поверхности. Машина может
начать движение, что может привести к травмам.
••
••
• После аварийной транспортировки расположите машину на горизонтальной
поверхности и для фиксации штифтов используйте новые шплинты.
