72
Транспортировка в аварийном режиме
Вы можете тянуть или толкать снегоуборочник не производя пуск двигателя.

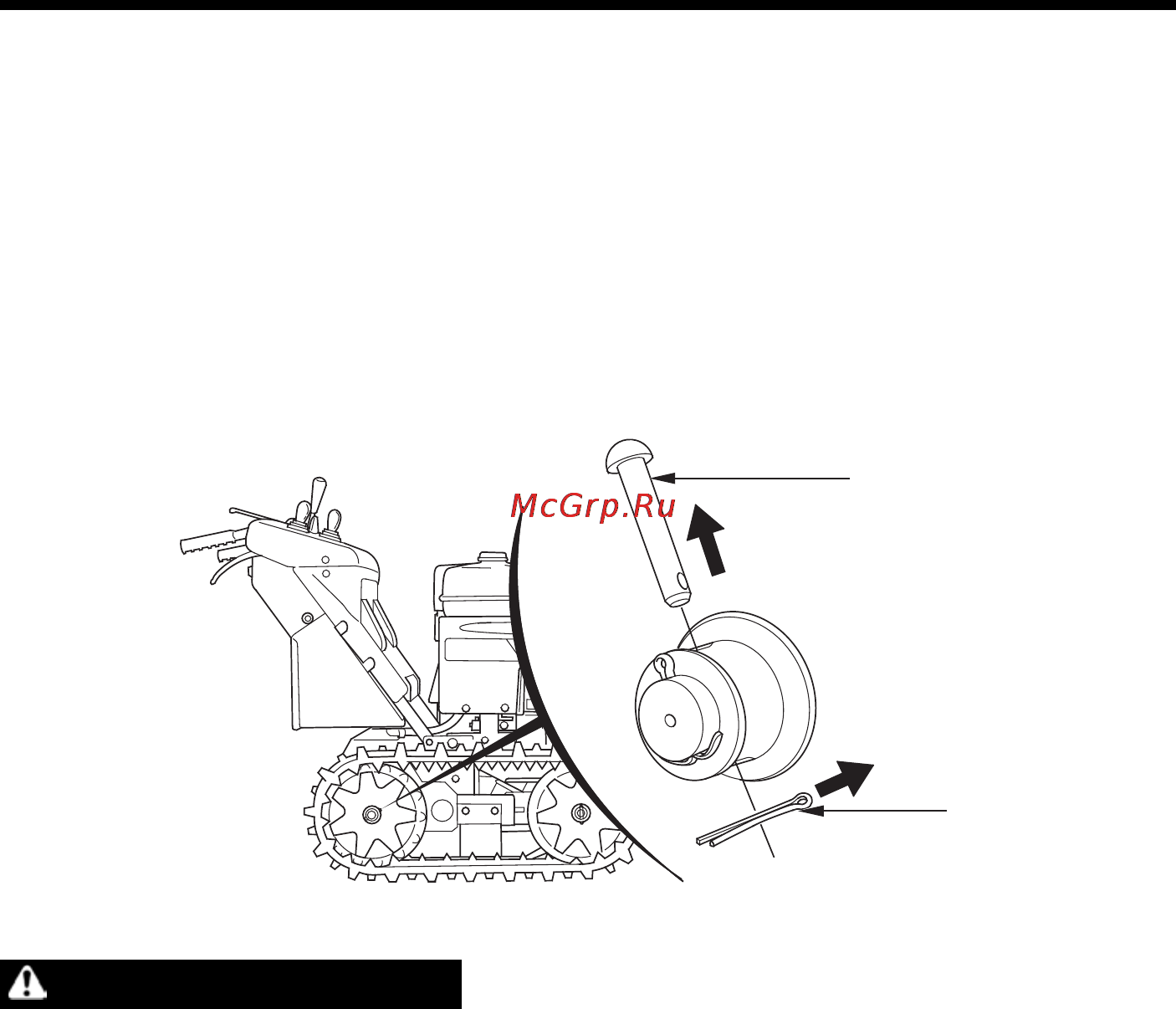

1. Выньте шплинты из правой и левой ступиц катков.
2. Выньте из правой и левой ступиц катков штифты.
3. В данном режиме гусеницы вращаются свободно, давая оператору
возможность транспортировать снегоуборочник в случае неисправности
двигателя.
ШТИФТ СТУПИЦЫ
ШПЛИНТ
••
••
• Перед удалением штифтов убедитесь, что остановились все вращающиеся
части, двигатель остановлен и со свечи зажигания снят свечной наконечник.
••
••
• Не вынимайте штифты ступиц на наклонной поверхности. Машина может
начать движение, что приведет к травмам.
••
••
• После аварийной транспортировки расположите машину на горизонтальной
поверхности, для фиксации штифтов используйте новые шплинты.
ПРЕДОСТЕРЕЖЕНИЕ
