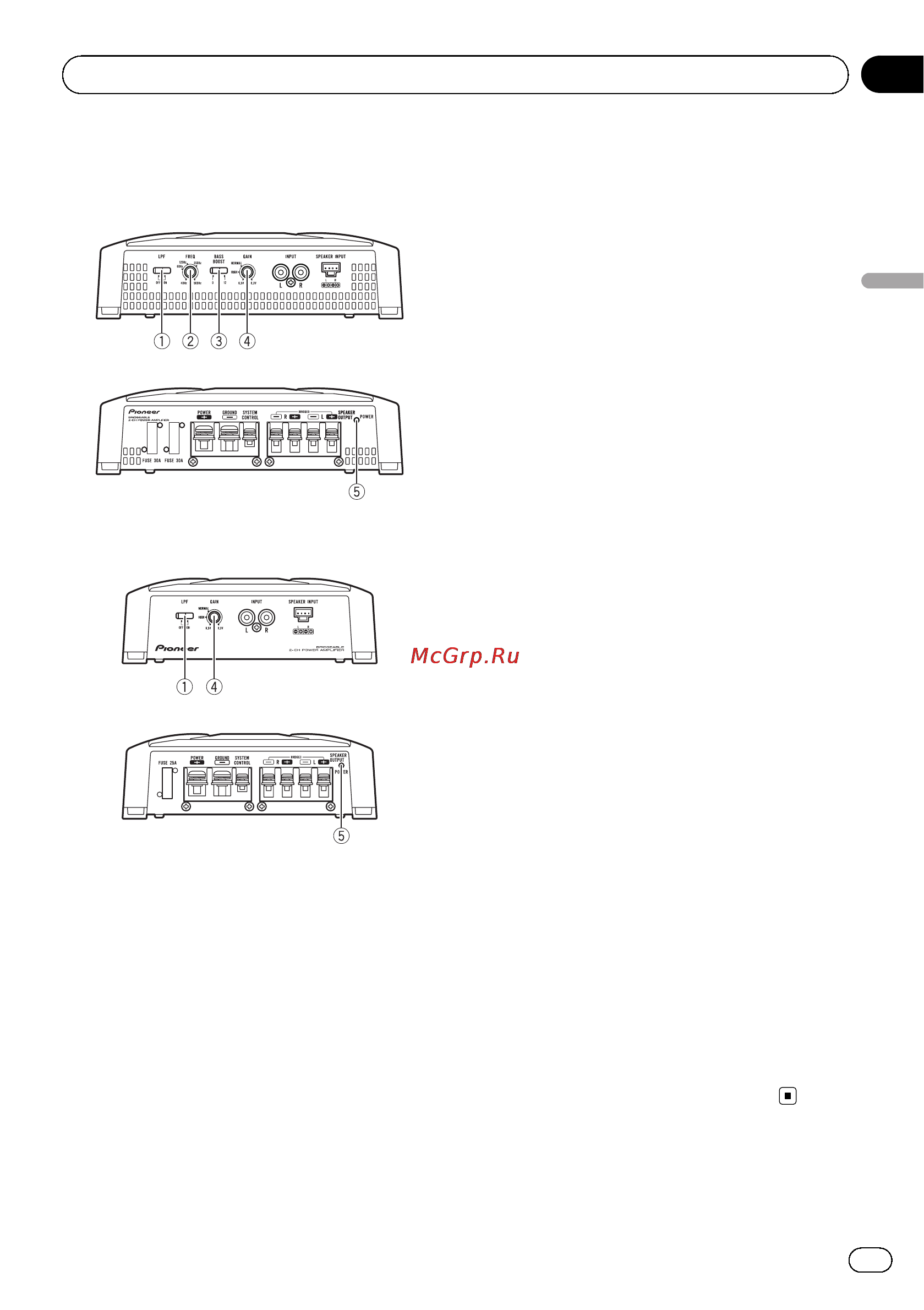

Description de l’appareil
GM-A5602
Face avant
Face arrière
GM-A3602
Face avant
Face arrière
Si nécessaire, utilisez un tournevis plat pour
régler le commutateur.
1 Commutateur LPF (filtre passe-bas)
Basculez les réglages en fonction du haut-
parleur connecté.
! Lorsque le haut-parleur d’extrêmes gra-
ves est connecté :
Sélectionnez ON. Cela supprime les fré-
quences élevées et émet à basse fré-
quence.
! Lorsque le haut-parleur pleine gamme
est connecté :
Sélectionnez OFF. OFF émet la gamme
de fréquences complète.
2 Commande FREQ (fréquence de cou-
pure)
La fréquence de coupure pouvant être sélec-
tionnée est comprise entre 40 Hz et 500 Hz
si le commutateur de sélection LPF est réglé
sur ON.
3 Commutateur BASS BOOST (commande
du niveau d’accentuation des graves)
Vous pouvez sélectionner le niveau d’accen-
tuation de graves : 0 dB, 6 dB ou 12 dB.
4 Commande GAIN (gain)
Si la sortie reste faible alors que le volume
du système stéréo du véhicule a été aug-
menté, tournez les commandes vers un ni-
veau plus faible. En cas de distorsion lors
de l’augmentation du volume du système
stéréo du véhicule, tournez les commandes
vers un niveau plus élevé.
! Procédez au réglage sur la position
NORMAL pour l’utilisation avec un sys-
tème stéréo de véhicule équipé d’une
sortie RCA (sortie standard de 500 mV).
Pour l’utilisation avec un système stéréo
de véhicule Pioneer équipé d’une sortie
RCA, dont la sortie maximale est de 4 V
ou plus, réglez le niveau en fonction de
celui de sortie du système stéréo du véhi-
cule.
! Procédez au réglage sur la position
HIGH pour l’utilisation avec un système
stéréo de véhicule équipé d’une sortie de
4V.
! Si la quantité de parasites est trop impor-
tante lors de l’utilisation des bornes d’en-
trée des haut-parleurs, tournez la
commande de gain à un niveau plus
élevé.
5 Indicateur de mise sous tension
L’indicateur de mise sous tension s’allume
pour indiquer la mise sous tension.
Fr
15
Section
Français
02
Réglage de l’appareil
