3 Stromklemme
4 Klemmenschrauben
5 Batteriekabel
6 Erdungskabel
7 Kabel der Systemfernbedienung
Anschließen der Lautspre-
cherausgangsklemmen

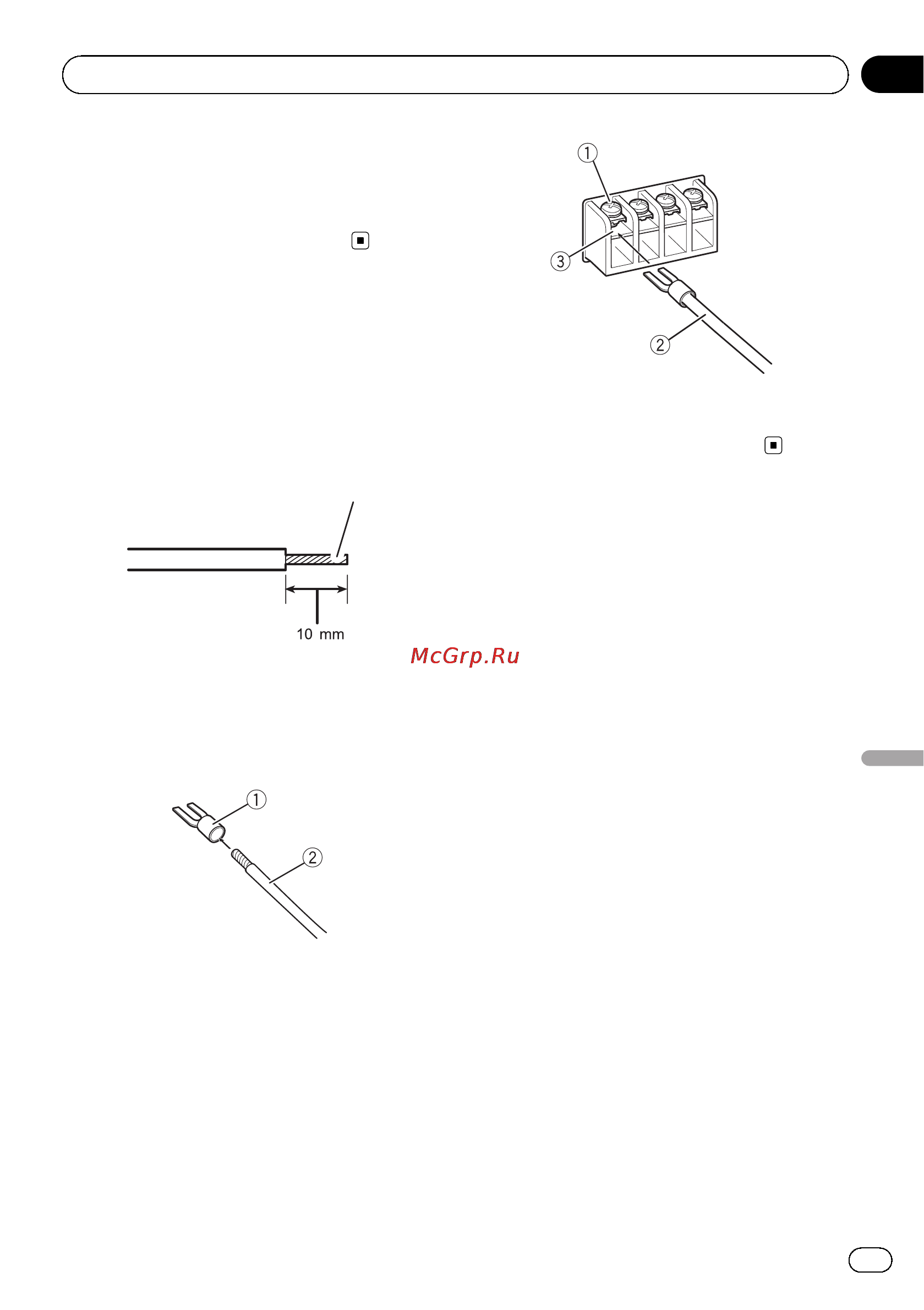

1 Verwenden Sie eine Drahtzange oder
ein Universalmesser, um circa 10 mm der
Enden des Lautsprecherkabels freizulegen
und verdrillen Sie dann die Drähte.
Verdrillung
2 Bringen Sie Kabelschuhe an den Kabel-
enden an.
Verwenden Sie Zangen oder ähnliches Werk-
zeug, um die Kabelschuhe fest an die Kabel
anzupressen.
1 Kabelschuh (als Sonderzubehör erhältlich)
2 Lautsprecherkabel
3 Schließen Sie die Lautsprecherkabel an
die Lautsprecherausgangsklemmen an.
Befestigen Sie die Lautsprecherkabel sicher
mit Hilfe der Klemmenschrauben.
1 Klemmenschrauben
2 Lautsprecherkabel
3 Lautsprecherausgangsklemmen
De
57
Abschnitt
Deutsch
03
Anschließen der Geräte
