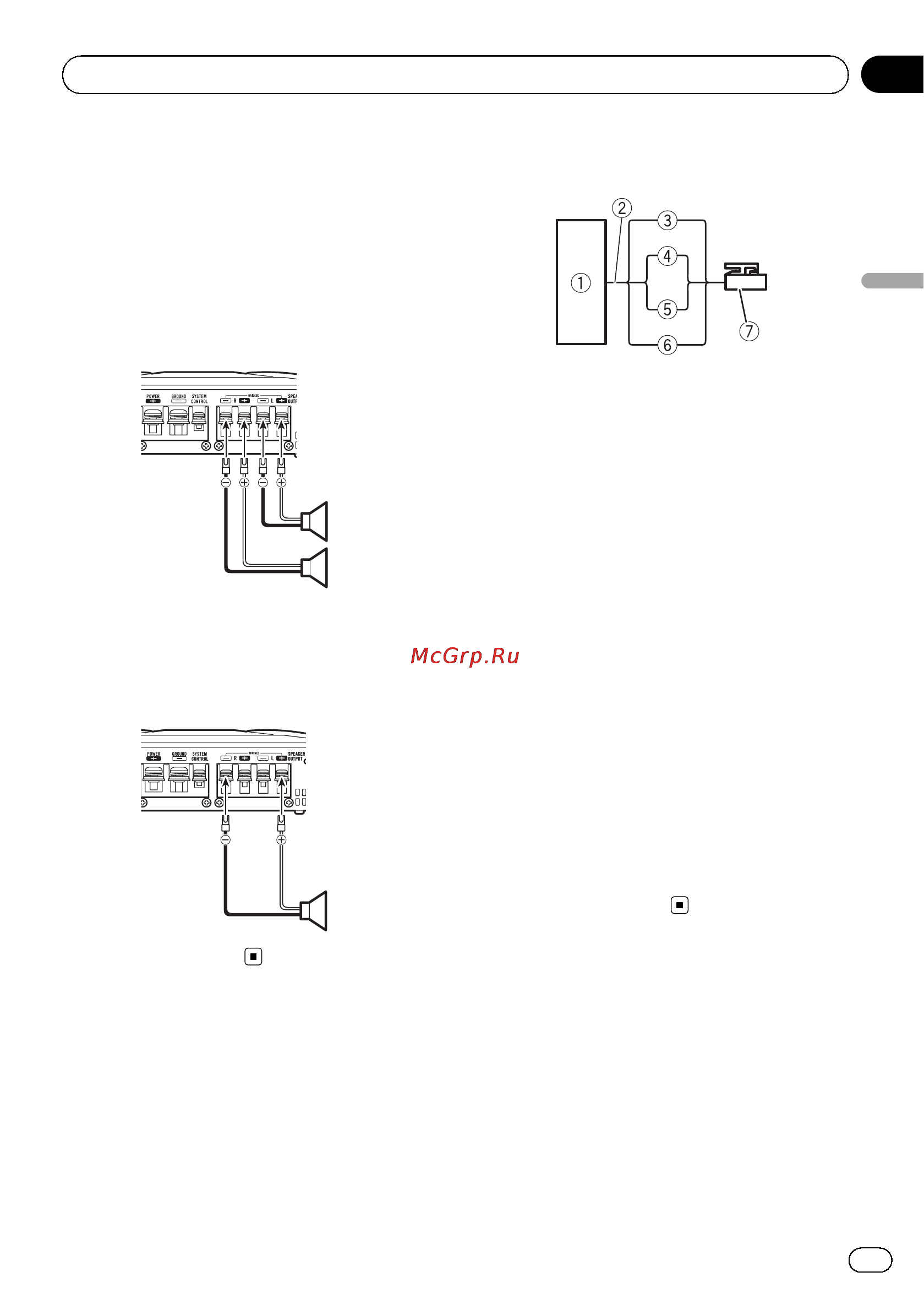

Connexion des haut-parleurs
Le mode de sortie des haut-parleurs peut être
deux canaux (stéréo) ou un canal (mono).
Connectez les fils des haut-parleurs en fonc-
tion du mode selon les illustrations ci-des-
sous.
Sortie deux canaux (stéréo)
1
2
1 Haut-parleur (gauche)
2 Haut-parleur (droit)
Sortie un canal
1
1 Haut-parleur (mono)
Connexions lors de
l’utilisation du fil d’entrée
des haut-parleurs
Connectez les fils de sortie des haut-parleurs
du système stéréo du véhicule à l’amplifica-
teur à l’aide du fil d’entrée des haut-parleurs
fourni.
! Ne connectez pas simultanément l’entrée
RCA et l’entrée des haut-parleurs.
1 Système stéréo du véhicule
2 Sortie des haut-parleurs
3 Blanc/noir: * gauche
4 Blanc : + gauche
5 Gris/noir: * droite
6 Gris : + droite
7 Connecteur d’entrée des haut-parleurs
Vers la borne d’entrée des haut-parleurs de
l’appareil.
Remarque
Si les fils d’entrée des haut-parleurs d’un appareil
central sont connectés à cet amplificateur, l’am-
plificateur se met automatiquement en service
lorsque l’appareil central est mis en service.
Lorsque l’appareil central est mis hors service,
l’amplificateur se met automatiquement hors ser-
vice. Cette fonction peut ne pas fonctionner sur
certains appareils centraux. Dans ce cas, utilisez
le fil d’une télécommande du système (vendu sé-
parément). Si plusieurs amplificateurs sont
connectés de manière synchrone, reliez l’appareil
central et tous les amplificateurs via le fil de la té-
lécommande du système.
Connexion de la borne
d’alimentation
L’utilisation d’un fil de batterie rouge spécial et
d’un fil de terre RD-223 (vendus sépa rément)
est recommandée. Connectez le fil de la batte-
rie directement sur la borne positive + de la
batterie du véhicule et le fil de terre sur la car-
rosserie du véhicule.
Fr
19
Section
Français
03
Connexion des appareils
