TD-W8101G
54Mbps Wireless ADSL2+ Modem Router User Guide
Chapter 2 Hardware Installation Глава 2. Установка
аппаратной части

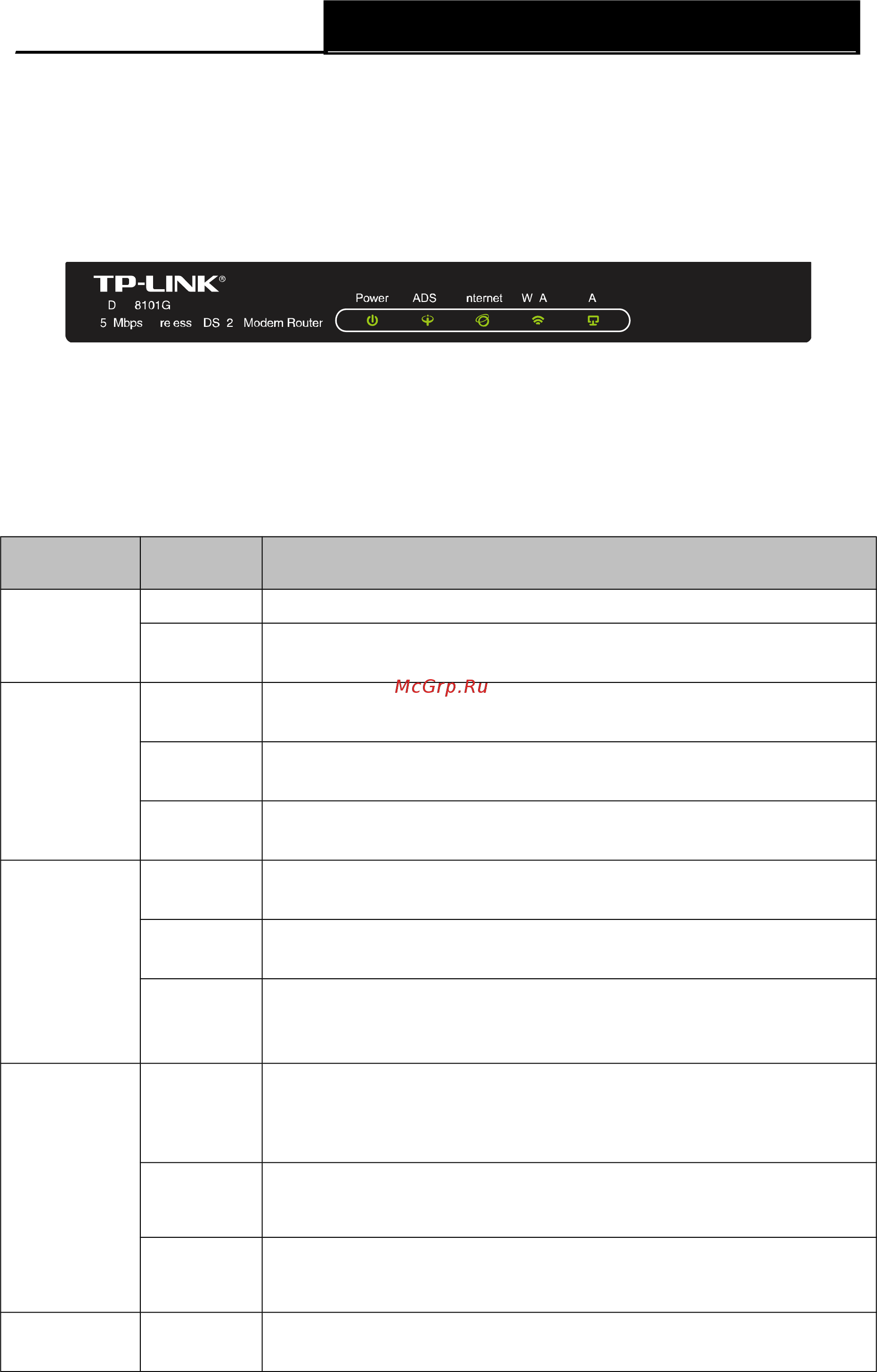

2.1 The Front Panel Передняя панель
Figure 2-1 Рис. 2-1
The LEDs, locating on the front panel, indicates the device’s working status. For details, please
refer to LED Explanation. Светодиодные индикаторы, отображающие рабочее состояние
устройства, расположены на передней панели. Для более подробной информации, см.
таблицу Светодиодная индикация.
LED Explanation: Светодиодная индикация:
Name Status Indication
Power
Питание
On Горит Power is on. Питание включено.
Off Не
горит
Power is off. Питание выключено.
ADSL ADSL On Горит The LINE port is linked up. На порту LINE установлено
соединение.
Flash
Мигает
The ADSL negotiation is in progress. Происходит процесс
согласования ADSL.
Off Не
горит
The LINE port is linked down. На порту LINE соединения нет.
Internet
Internet
On Горит A successful PPP connection has been built. Было установлено
успешное подключение PPP.
Flash
Мигает
Data is being transferred over the Internet. Осуществляется
передача данных через Интернет в режиме PPP.
Off Не
горит
There is no successful PPP connection or the Router works on
Bridge mode. Нет корректного подключения PPP или
маршрутизатор работает в режиме «Мост».
WLAN
WLAN
On Горит
The wireless function is enabled but no data is being transmitted.
Функция беспроводной передачи данных включена, но
передача данных не производится.
Flash
Мигает
There is wireless data being transmitted. Осуществляется
беспроводная передача данных.
Off Не
горит
The wireless function is disabled. Функция беспроводной
передачи данных выключена.
LAN LAN On Горит There is a successful connection on the LAN port but no activity. К
порту LAN подключено устройство, но оно неактивно.
5
