TD-W8961ND
Wireless N ADSL2+ Modem Router User Guide

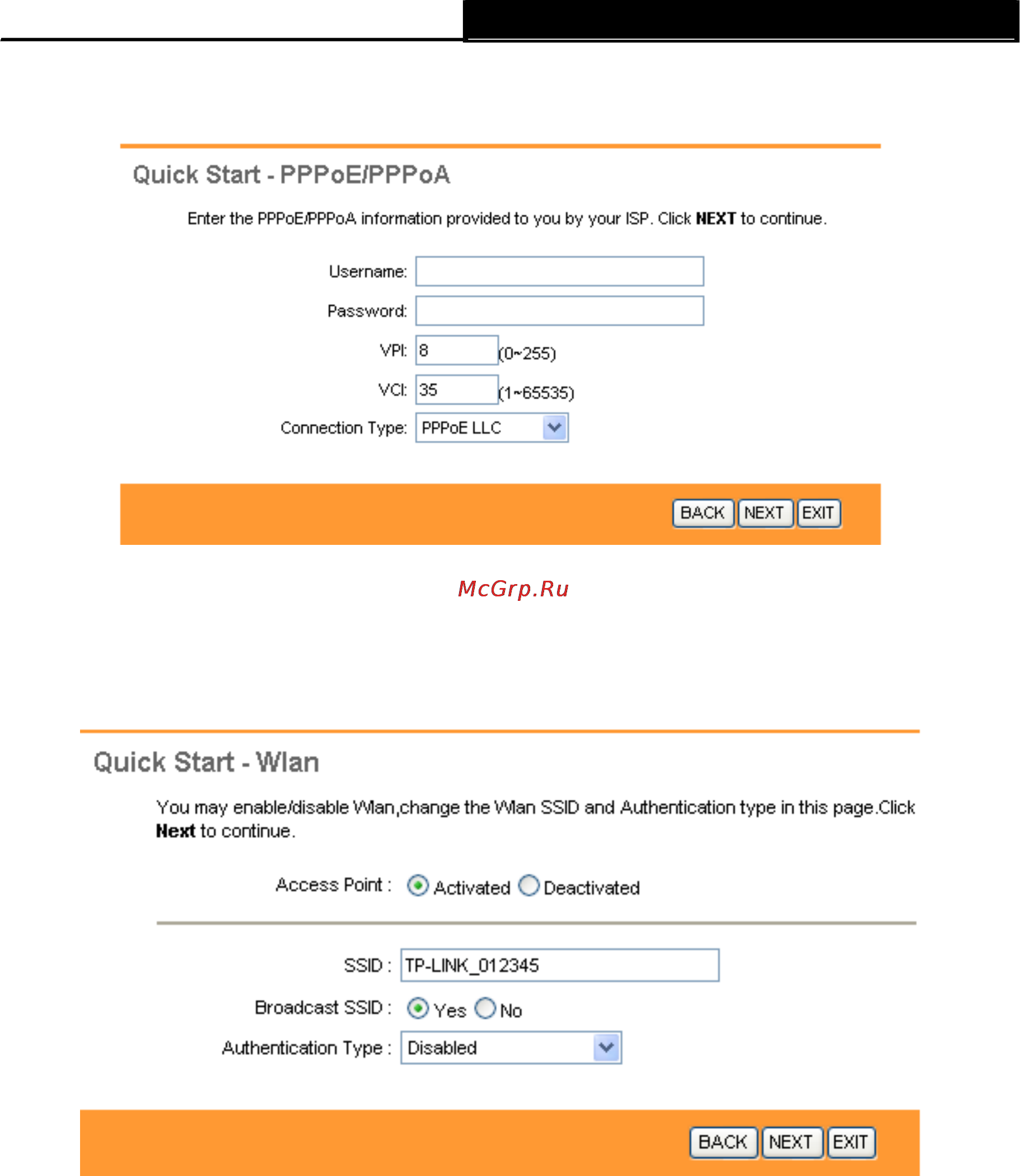

пользователя), Password (Пароль), VPI, VCI и Connection Type (Тип
подключения). Нажмите NEXT (ДАЛЕЕ).
Figure 3-14 Рис. 3-11
Step 5: Configure the rules for the WLAN, and click NEXT. Шаг 5: Настройте правила для
беспроводной локальной сети, затем нажмите NEXT (ДАЛЕЕ) для завершения
Быстрого старта.
Figure 3-15 Рис. 3-12
Note:
If the Access Point is activated, the wireless function will be available even without the external
antenna because of an additional printed antenna. To adopt the wireless security protection
measures, please refer to section 4.3.3.
Примечание:
При включении режима точка доступа, беспроводная функция будет доступна даже без
внешней антенны, потому что в устройство встроена дополнительная антенна. Чтобы
настроить защиту беспроводной связи, см. раздел 4.3.3.
Step 6: Click NEXT to finish the Quick Start. . Шаг 6: Нажмите NEXT (ДАЛЕЕ), чтобы
завершить Быстрый старт
18
Содержание
- Copyright trademarks 3
- Fcc statement 3
- Авторское право и торговые марки 3
- Сертификация fcc 4
- Ce mark warning 5
- Fcc rf radiation exposure statement 5
- Отметка ce 5
- Требования fcc по уровню радиоизлучения 5
- Country restriction reason remark 6
- National restrictions ограничения действующие на 6
- The eu directive 1999 5 ec without any limitation except for the countries mentioned below 6
- This device is intended for home and office use in all eu countries and other countries following 6
- Данное устройство предназначено для использования дома и в офисе на территории всех 6
- Европейского союза без каких либо ограничений за исключением стран приведенных 6
- Ниже 6
- Случае от пользователя может потребоваться принятие соответствующих мер 6
- Стран европейского союза и других странах которые следуют директиве 1999 5 ec 6
- Страна ограничения причина замечание 6
- Территории различных стран 6
- Declaration of conformity 8
- Shenzhen p r china 8
- South building no keyuan road central zone science technology park nanshan 8
- Tp link technologies co ltd 8
- Shenzhen p r china 9
- South building no keyuan road central zone science technology park nanshan 9
- Tp link technologies co ltd 9
- Декларация соответствия 9
- Tp link technologies co ltd 10
- Contents 11
- Содержание 12
- Package content 13
- Комплект поставки 13
- Chapter 1 introduction глава 1 введение 14
- Product overview обзор 14
- Main features основные характеристики 15
- Wireless 15
- Беспроводная передача данных 15
- Conventions допущения 16
- Chapter 2 hardware installation глава 2 установка 17
- Chapter 2 hardware installation глава 2 установка аппаратной части 17
- The front panel передняя панель 17
- Аппаратной части 17
- The back panel задняя панель 19
- Connecting the router подключение маршрутизатора 20
- Installation environment требования к среде инсталляции 20
- Chapter 3 quick installation guide глава 3 23
- Chapter 3 quick installation guide глава 3 руководство по быстрой настройке 23
- Configure pc настройка компьютера 23
- Руководство по быстрой настройке 23
- Login вход 27
- Chapter 4 software configuration 32
- Device info информация об устройстве 32
- Status состояние 32
- System log системный журнал 33
- Statistics статистика 34
- Figure 4 20 рис 4 4 35
- Interface you can select ethernet adsl and wlan to view the corresponding network 35
- Select ethernet and you will see the statistics table as below выбрав ethernet вы 35
- Statistics table таблица статистики 35
- Td w8961nd wireless n adsl2 modem router user guide 35
- Traffic over different ports interface интерфейс вы можете выбрать ethernet adsl 35
- Или wlan чтобы просмотреть сетевой трафик через разные порты 35
- Увидите таблицу статистики как показано ниже 35
- Select adsl and you will see the statistics table as below выбрав adsl вы увидите 36
- Statistics table таблица статистики 36
- Td w8961nd wireless n adsl2 modem router user guide 36
- Таблицу статистики как показано ниже 36
- Click the refresh button to refresh immediately 37
- Select wlan and you will see the statistics table as below выбрав wlan вы увидите 37
- Statistics table 37
- Td w8961nd wireless n adsl2 modem router user guide 37
- Нажмите на кнопку refresh обновить чтобы обновить данные 37
- Таблицу статистики как показано ниже 37
- Interface setup настройка интерфейса 38
- Internet 38
- Quick start быстрый старт 38
- Lan локальная сеть 46
- Wireless беспроводная сеть 51
- Advanced setup расширенные настройки 67
- Firewall межсетевой экран 67
- Routing маршрутизация 68
- Nat nat 69
- Dmz dmz 70
- Virtual server виртуальный сервер 71
- Ip address mapping переназначение ip адреса 73
- Qos qos 75
- Vlan vlan 78
- Adsl adsl 81
- Access management управление доступом 82
- Acl список контроля доступа acl 82
- Filter фильтр 84
- Ip filter фильтр по ip 84
- Mac filter фильтр по mac адресу 90
- Application filter фильтр по приложению 94
- Url фильтр по url адресу 94
- Snmp snmp 96
- Upnp upnp 97
- Ddns ddns 98
- Cwmp cwmp 99
- Administration администрирование 100
- Maintenance эксплуатация устройства 100
- Time zone часовой пояс 101
- Firmware встроенное по 103
- Diagnostic диагностика 106
- System restart перезагрузка системы 106
- Help справка 107
- Appendix a specifications 109
- Приложение a спецификация 110
