TD-W8961ND
Wireless N ADSL2+ Modem Router User Guide

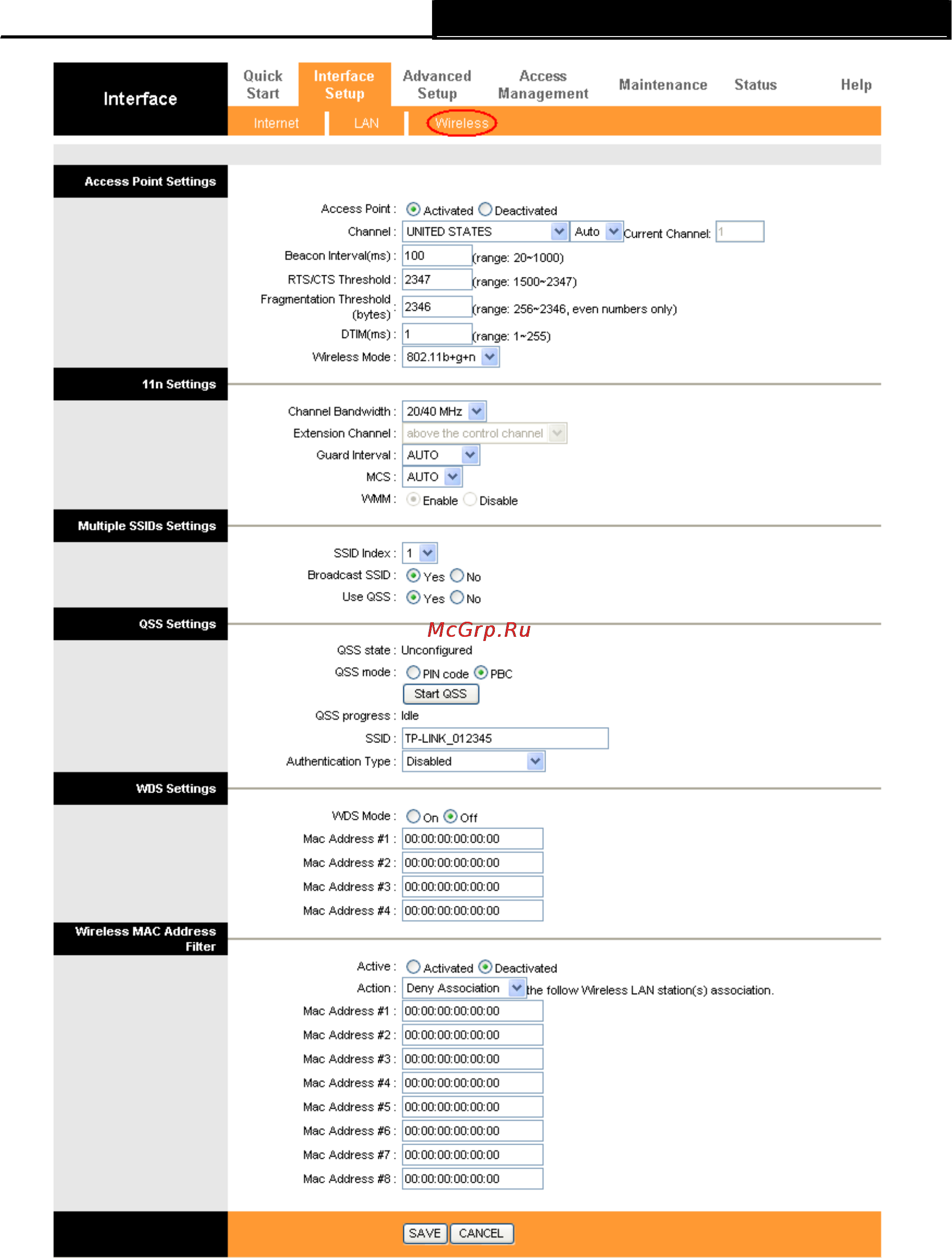

Figure 4-30 Рис. 4-14
Access point Settings: These are the settings of the access point. You can configure the
rules to allow wireless-equipped computers and other devices to communicate with a
wireless network. Access point Settings: Настройки точки доступа. Здесь можно задать
правила коммуникации между компьютерами с возможностью беспроводной передачи
данных и прочими устройствами и беспроводной сетью.
•
Access point: Select Activated to allow wireless station to associate with the access
40
