TD-W8961ND
Wireless N ADSL2+ Modem Router User Guide

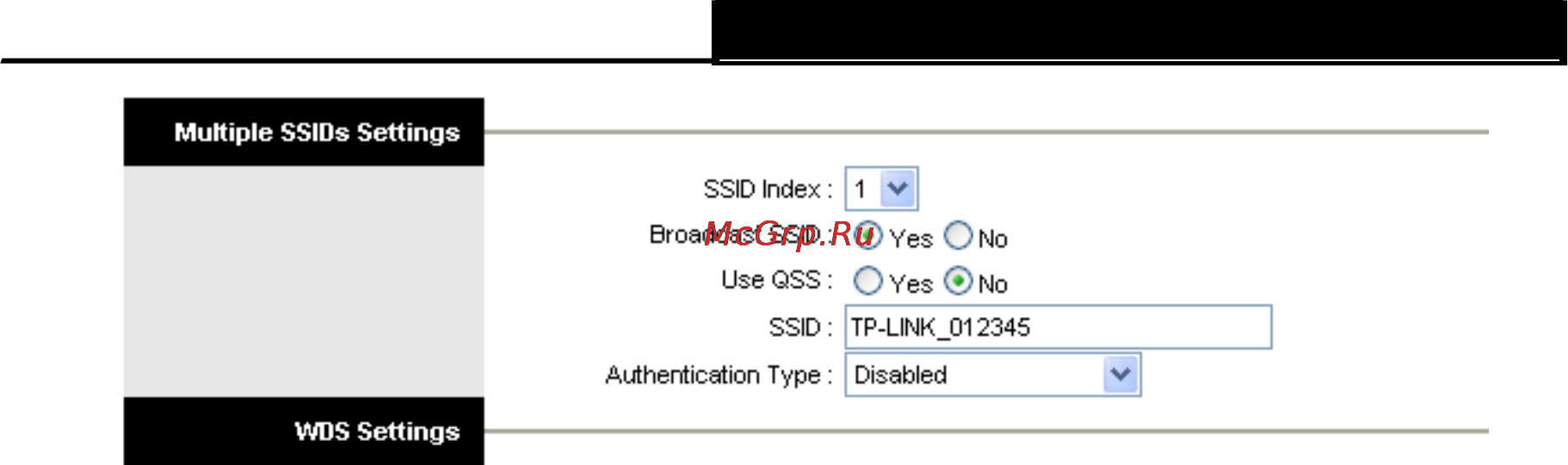

Figure 4-31 Рис. 4-15
•
SSID: Wireless network name shared among all points in a wireless network. The SSID
must be identical for all devices in the wireless network. It is case-sensitive and must
not exceed 32 characters (use any of the characters on the keyboard). Make sure this
setting is the same for all stations in your wireless network. Type the desired SSID in
the space provided. SSID: Идентификатор беспроводной сети для всех ее точек.
Значение параметра SSID должно быть одинаковым для всех устройств
беспроводной сети. Значение параметра чувствительно к регистру и его длина не
должна превышать 32 символа (используются только символы, имеющиеся на
клавиатуре). Данное значение должно быть одинаковым для всех станций
беспроводной сети. Укажите значение идентификатора в соответствующем поле.
•
Authentication Type: Select an authentication type from the drop-down list, which
allows you to configure security features of the wireless LAN interface. Options
available are: Disabled, WEP-64Bits, WEP-128Bits, WPA-PSK, WPA2-PSK, and WPA-
PSK/ WPA2-PSK. Authentication Type: Из выпадающего списка выберите тип
аутентификации для настройки параметров безопасности интерфейса
беспроводной локальной сети. Возможные варианты: Disabled, WEP-64Bits, WEP-
128Bits, WPA-PSK, WPA2-PSK и WPA-PSK/ WPA2-PSK.
1) WEP-64Bits WEP-64Bits
To configure WPA-64Bits settings, select the WPA-64Bits option from the drop-down list.
The menu will change to offer the appropriate settings. WPA-64Bits is a data privacy
mechanism based on a 64-bit shared key algorithm, as described in the IEEE 802.11g
standard. Для определения настроек WPA-64Bits из выпадающего списка выберите
значение WPA-64Bits. Состав меню изменится с отображением соответствующих
настроек. WPA-64Bits – это механизм защиты данных на основе алгоритма с 64-
битным ключом совместного пользования в соответствии со стандартом IEEE 802.11g.
44
