TD-W8961ND
Wireless N ADSL2+ Modem Router User Guide

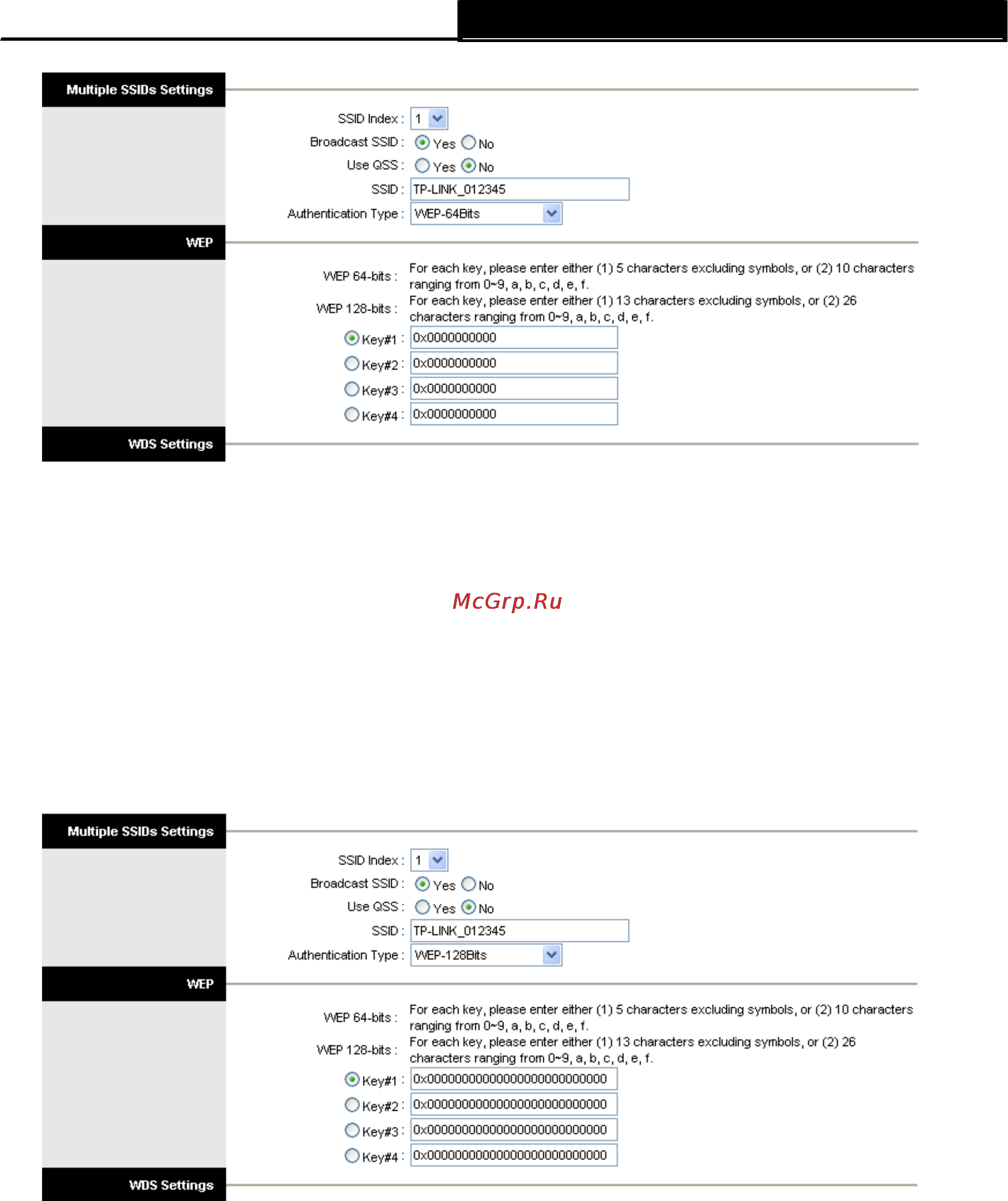

Figure 4-32 Рис. 4-16
2) WEP-128Bits WEP-128Bits
To configure WPA-64Bits settings, select the WPA-64Bits option from the drop-down list.
The menu will change to offer the appropriate settings. 128-bit is stronger than 64-bit. Для
настройки параметров WPA-128Bits из выпадающего списка выберите значение WPA-
128Bits. Состав меню изменится с отображением соответствующих настроек. 128-
битный алгоритм обеспечивает более надежную защиту, чем 64-битный.
Figure 4-33 Рис. 4-17
3) WPA-PSK WPA-PSK
To configure WPA-PSK settings, select the WPA-PSK option from the drop-down list. The
menu will change to offer the appropriate settings. WPA-PSK requires a shared key and
does not use a separate server for authentication. PSK keys can be ASCII or Hex type. Для
определения настроек WPA-PSK из выпадающего списка выберите значение WPA-
PSK. Состав меню изменится с отображением соответствующих настроек. Механизм
WPA-PSK требует наличия ключа совместного доступа. Для аутентификации не нужен
отдельный сервер. Ключи PSK могут быть в формате ASCII или Hex.
45
