TD-W8961ND
Wireless N ADSL2+ Modem Router User Guide

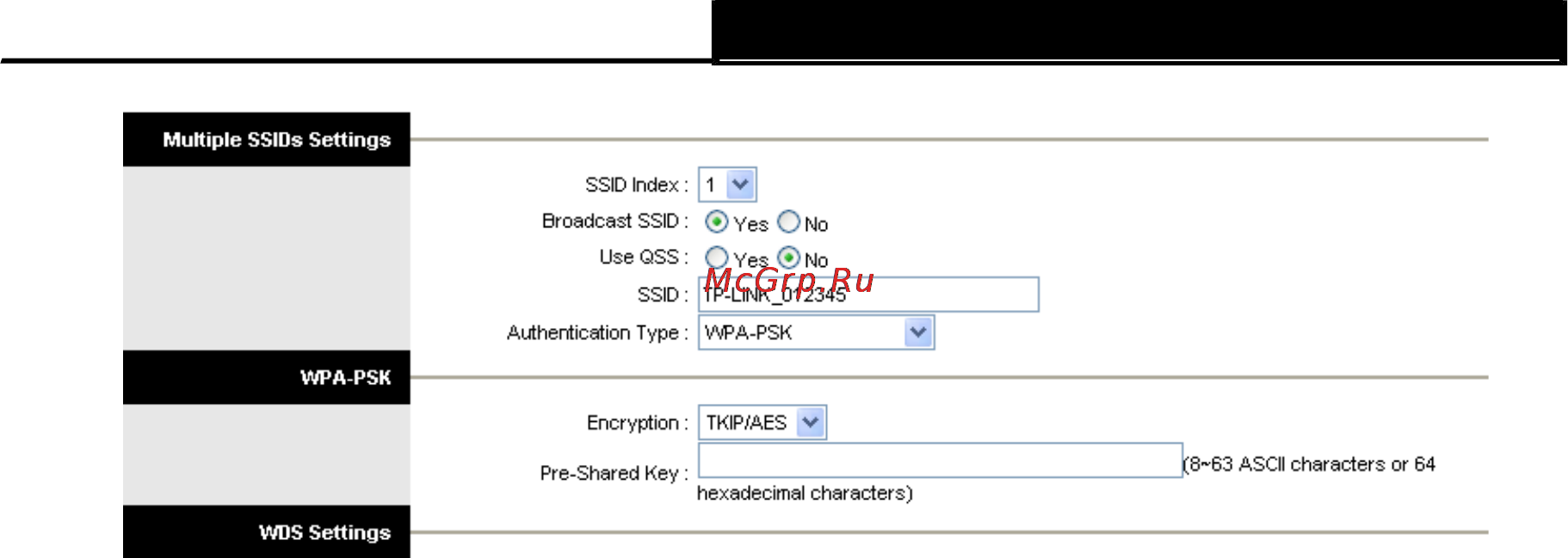

Figure 4-34 Рис. 4-18
Encryption: Select the encryption you want to use: TKIP/AES, TKIP or AES (AES is an
encryption method stronger than TKIP). Encryption: Выберите механизм
шифрования - TKIP/AES, TKIP или AES (AES является более надежным методом
шифрования, чем TKIP).
•
TKIP (Temporal Key Integrity Protocol) - a wireless encryption protocol that provides
dynamic encryption keys for each packet transmitted. TKIP (Temporal Key Integrity
Protocol – Протокол целостности временного ключа) Протокол беспроводной
передачи данных, генерирующий динамические ключи шифрования для
каждого передаваемого пакета.
•
AES (Advanced Encryption Standard) - A security method that uses symmetric 128-
bit block data encryption. AES (Advanced Encryption Standard) –симметричный
алгоритм блочного шифрования, размер блока 128 бит.
Pre-Shared Key: Enter the key shared by the Router and your other network devices. It
must have 8-63 ASCII characters or 64 Hexadecimal digits. Pre-Shared Key: Укажите
ключ совместно используемый маршрутизатором и остальными устройствами сети.
Ключ должен содержать 8-63 символов в кодировке ASCII или 64-разрядное
шестнадцатеричное число.
1) WPA2-PSK WPA2-PSK
To configure WPA2-PSK settings, select the WPA2-PSK option from the drop-down list. The
menu will change to offer the appropriate settings. WPA2-PSK requires a shared key and
does not use a separate server for authentication. PSK keys can be ASCII or Hex type. Для
определения настроек WPA2-PSK из выпадающего списка выберите значение WPA2-
PSK. Состав меню изменится с отображением соответствующих настроек. Механизм
WPA2-PSK требует наличия ключа совместного доступа. Для аутентификации не
нужен отдельный сервер. В ключе могут использоваться символы формата ASCII или
Hex.
46
