TD-W8961ND
Wireless N ADSL2+ Modem Router User Guide

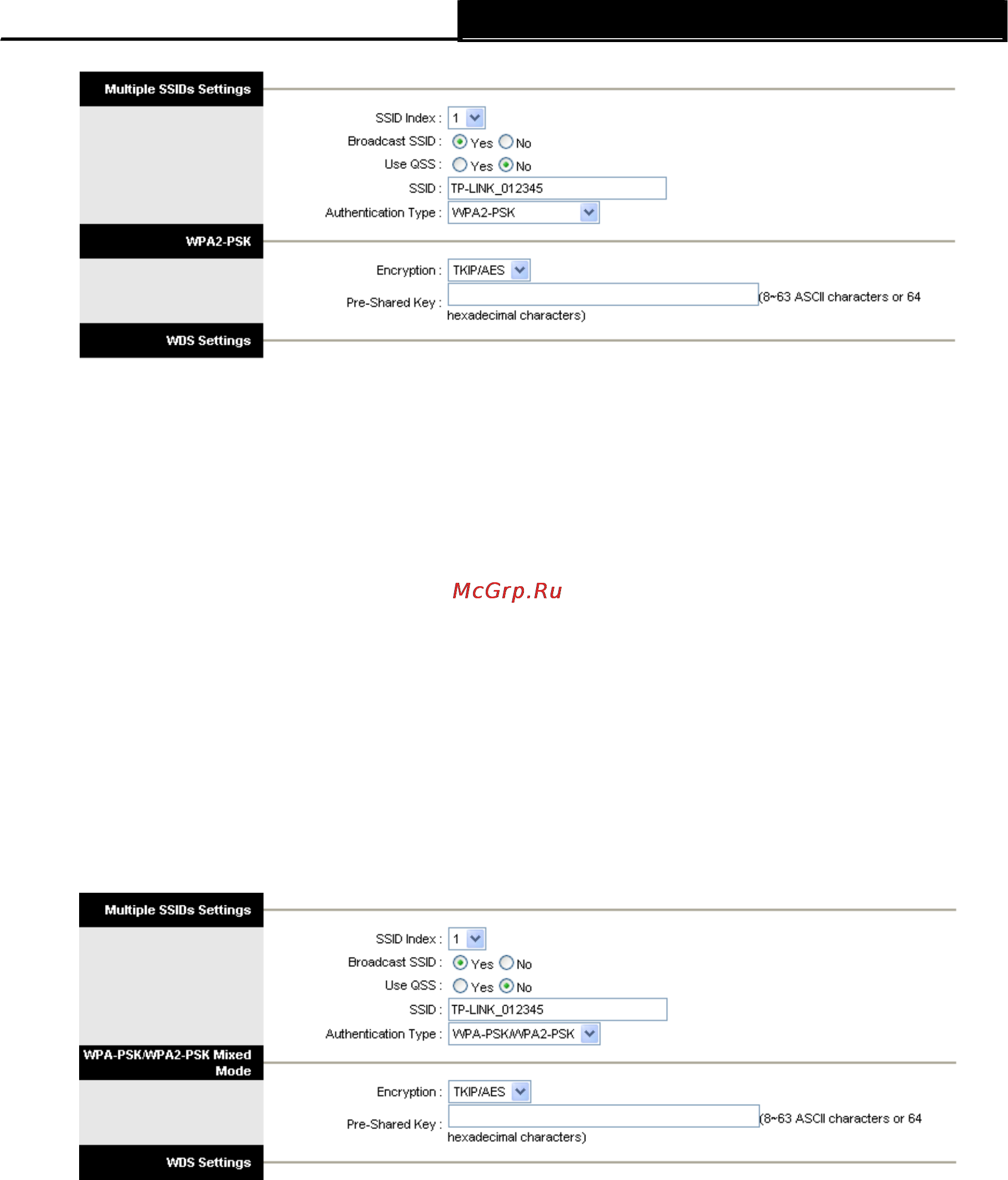

Figure 4-35 Рис. 4-19
2) WPA-PSK/WPA2-PSK WPA-PSK/WPA2-PSK
To configure WPA-PSK/WPA2-PSK settings, select the WPA-PSK/WPA2-PSK option from
the drop-down list. The menu will change to offer the appropriate settings. WPA-PSK/WPA2-
PSK requires a shared key and does not use a separate server for authentication. PSK keys
can be ASCII or Hex type. WPA-PSK/WPA2-PSK is more flexible than WPA-PSK or WPA2-
PSK. Для определения настроек WPA-PSK/WPA2-PSK из выпадающего списка
выберите значение WPA-PSK/WPA2-PSK. Состав меню изменится с отображением
соответствующих настроек. Механизм WPA-PSK/WPA2-PSK требует наличия ключа
совместного доступа. Для аутентификации не нужен отдельный сервер. В ключе PSK
могут использоваться символы формата ASCII или Hex. Механизм WPA-PSK/WPA2-
PSK является более гибким, чем механизм WPA-PSK или WPA2-PSK.
Figure 4-36 Рис. 4-20
QSS Settings: QSS can help you to add a new wireless device to an existing network
quickly. This section will guide you how to use QSS function.
Настройки функции QSS: Функция QSS (Быстрая настройка защиты) поможет вам
быстро подключить новое беспроводное устройство к уже существующей
беспроводной сети. В этом разделе рассказывается о том, как пользоваться функцией
QSS.
•
QSS state: Display the current QSS state.
•
QSS state (Состояние QSS): Отображается текущее состояние функции QSS.
•
QSS mode: If the wireless adapter supports Wi-Fi Protected Setup (QSS), you can
establish a wireless connection between wireless adapter and Router using either Push
47
