61

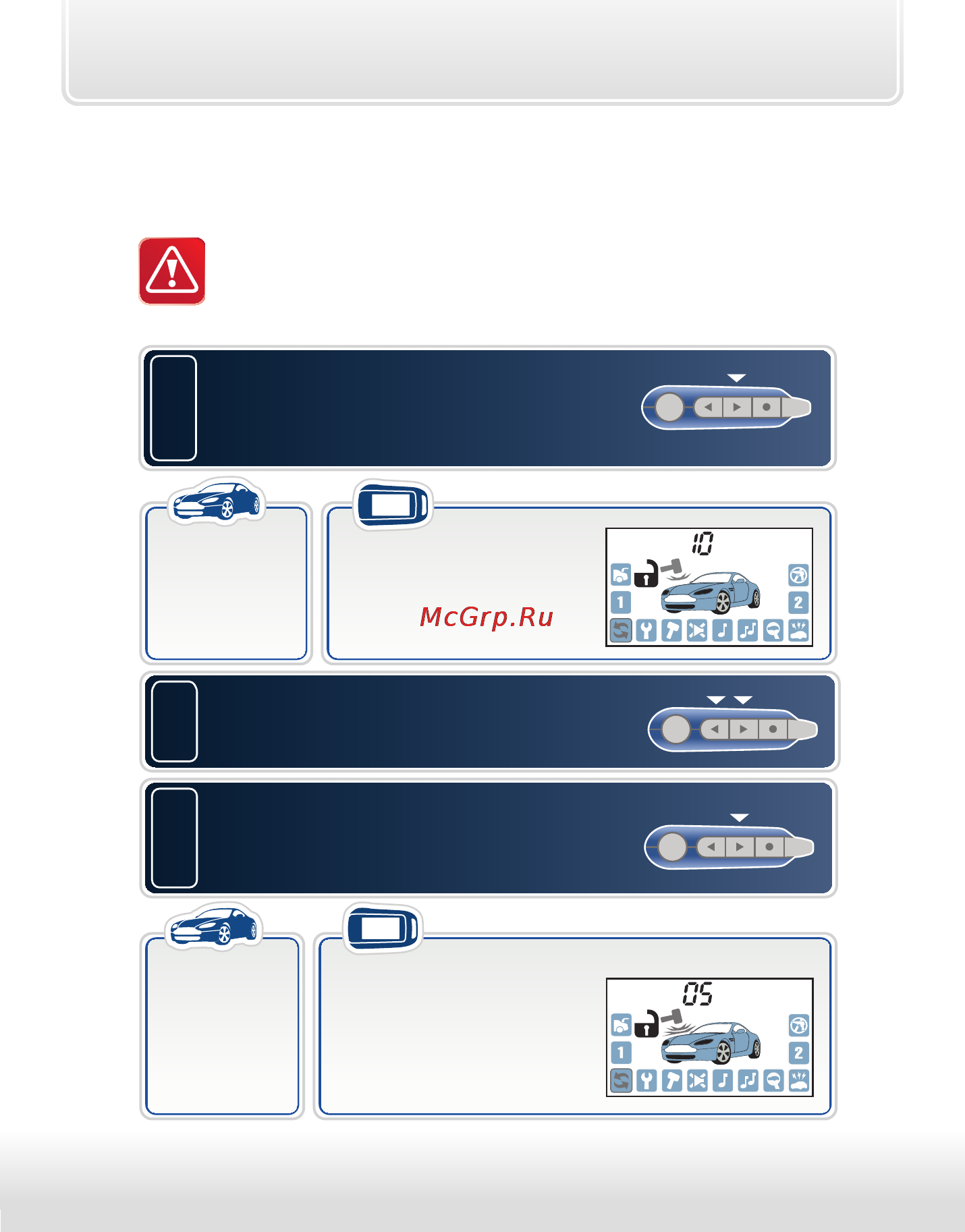

Настройка чувствительности
датчика удара
Датчик удара и наклона находится в приемопередатчике.
Максимальной чувствительности предупредительного и
тревожного уровней датчика удара соответствует значение 14.
Минимальной чувствительности соответствует значение 01.
Значение 0 отключает соответствующий уровень датчика.
2
Короткими нажатиями кнопок 2 и 3
установите необходимое значение
чувствительности.
3
Для перехода к установке тревожного
уровня датчика удара нажмите
кнопку 3 сначала длительно
(до звуков. сигнала), а затем коротко:
• последует
1 световой
сигнал.
• прозвучит
мелодичный сигнал,
• появится значение
тревожного уровня
датчика удара;
(заводское значение 05)
брелок
1
При выключенном режиме охраны
и выключенном зажигании нажмите
кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
• 3 световых
сигнала,
• 2 сигнала
сирены.
• мелодичный сигнал,
• появится значение
предупредит. уровня
датчика удара;
(заводское значение 10)
брелок
