StarLine A64
46

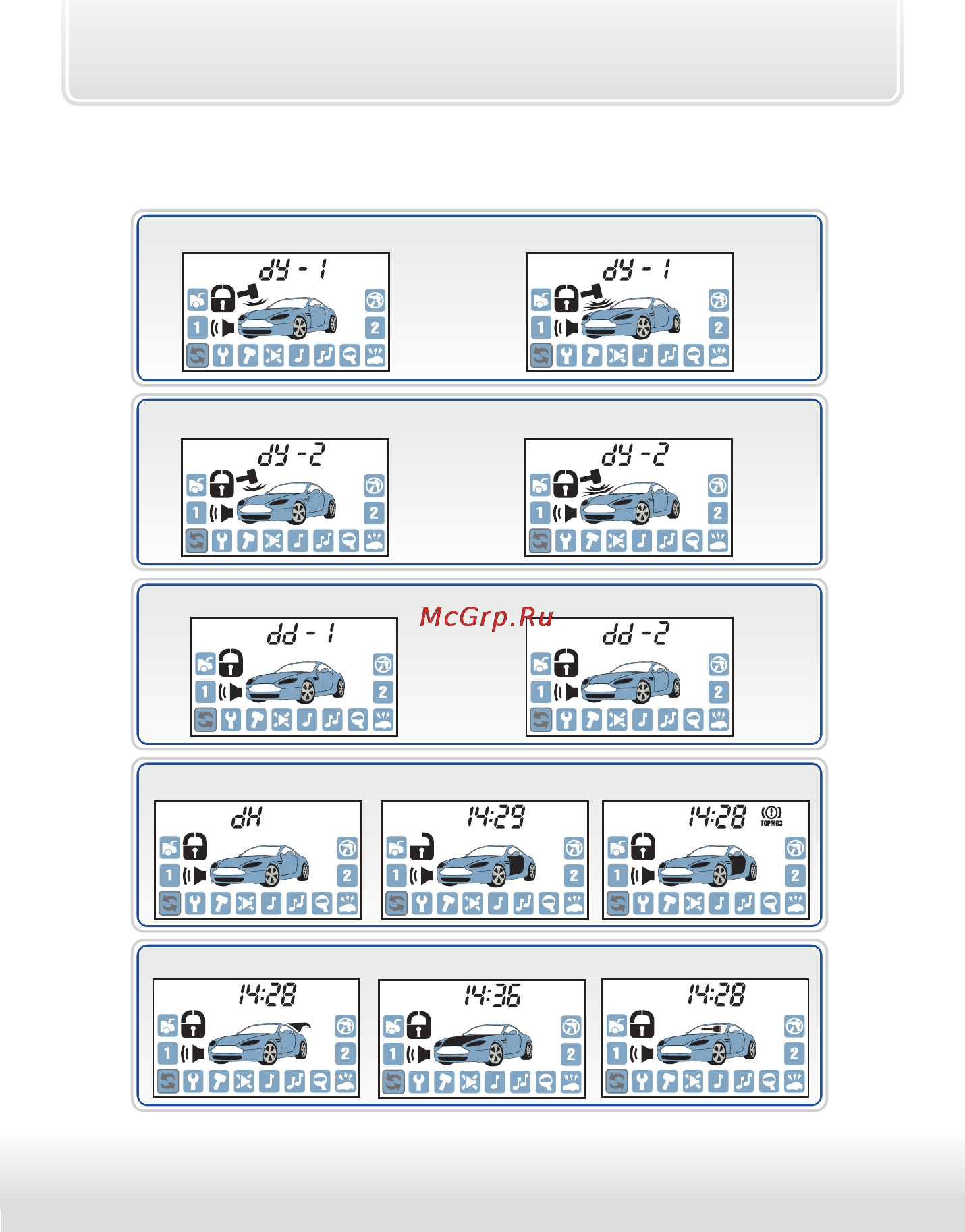

Отображение сигналов
тревоги на дисплее брелка
• сработал 1-й уровень датчика удара • сработал 2-й уровень датчика удара
• открывался багажник
• включалось зажигание
• сработал датчик наклона • открывались двери • сработал датчик тормоза
• открывался капот
• сработал 1-й уровень доп. датчика
• сработал одноуровневый доп. датчик №1
• сработал 2-й уровень доп. датчика
• сработал одноуровневый доп. датчик №2
