StarLine A64
8

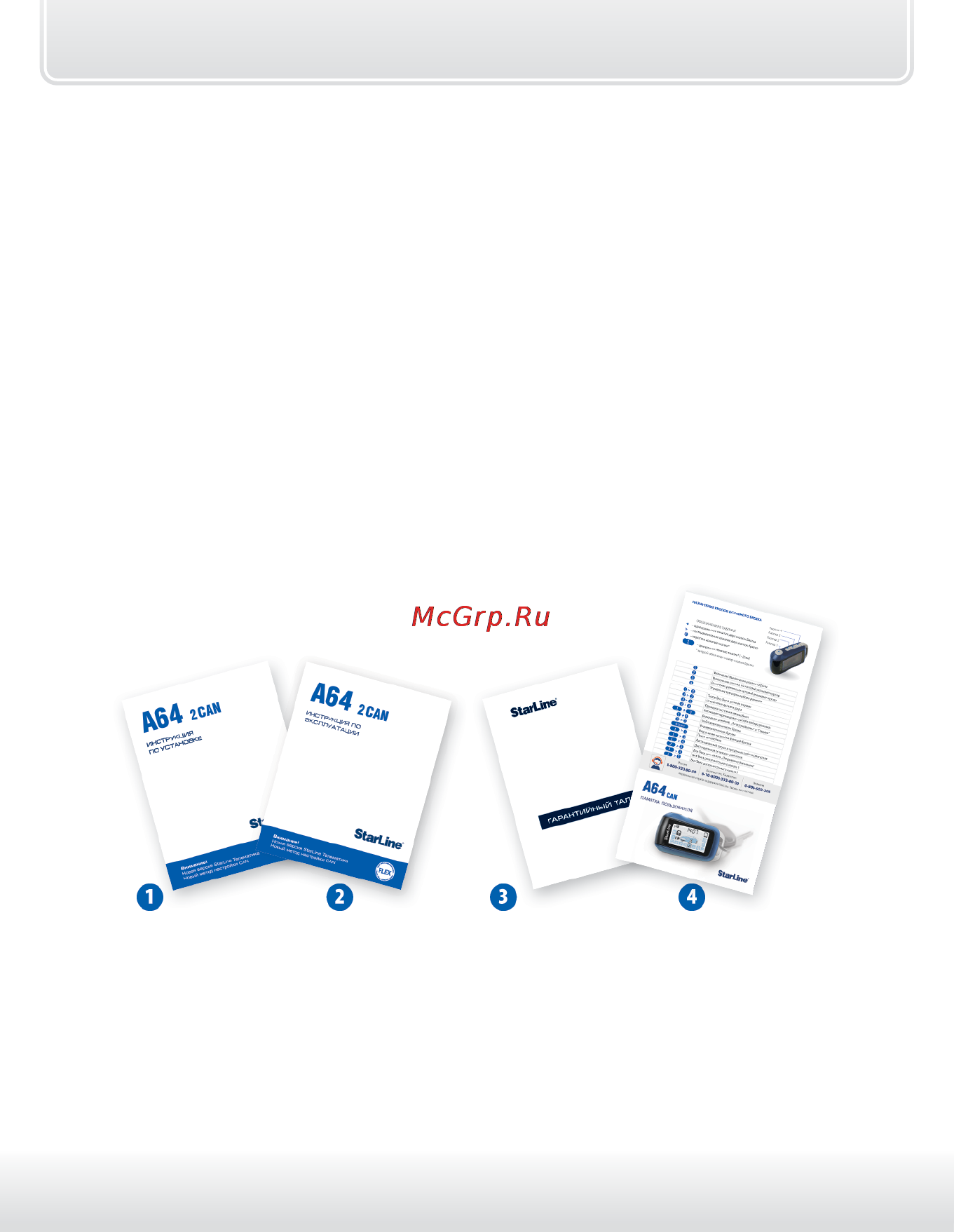

Комплект поставки
1, 2 - инструкции по установке и эксплуатации;
3, 4 - гарантийный талон и памятка;
5 - основной брелок управления с обратной связью и ЖК дисплеем;
6 - центральный процессорный блок;
7 - элемент питания основного брелка (ААА);
8 - дополнительный брелок;
9 - дополнительное реле с колодкой (3 шт.);
10 - концевой выключатель капота, 2 самореза, клемма для
подключения массы, диоды 1N4007;
11 - модуль приемопередатчика (трансивер);
