инструкция по эксплуатации
15
Управление автосигнализацией
с помощью брелков

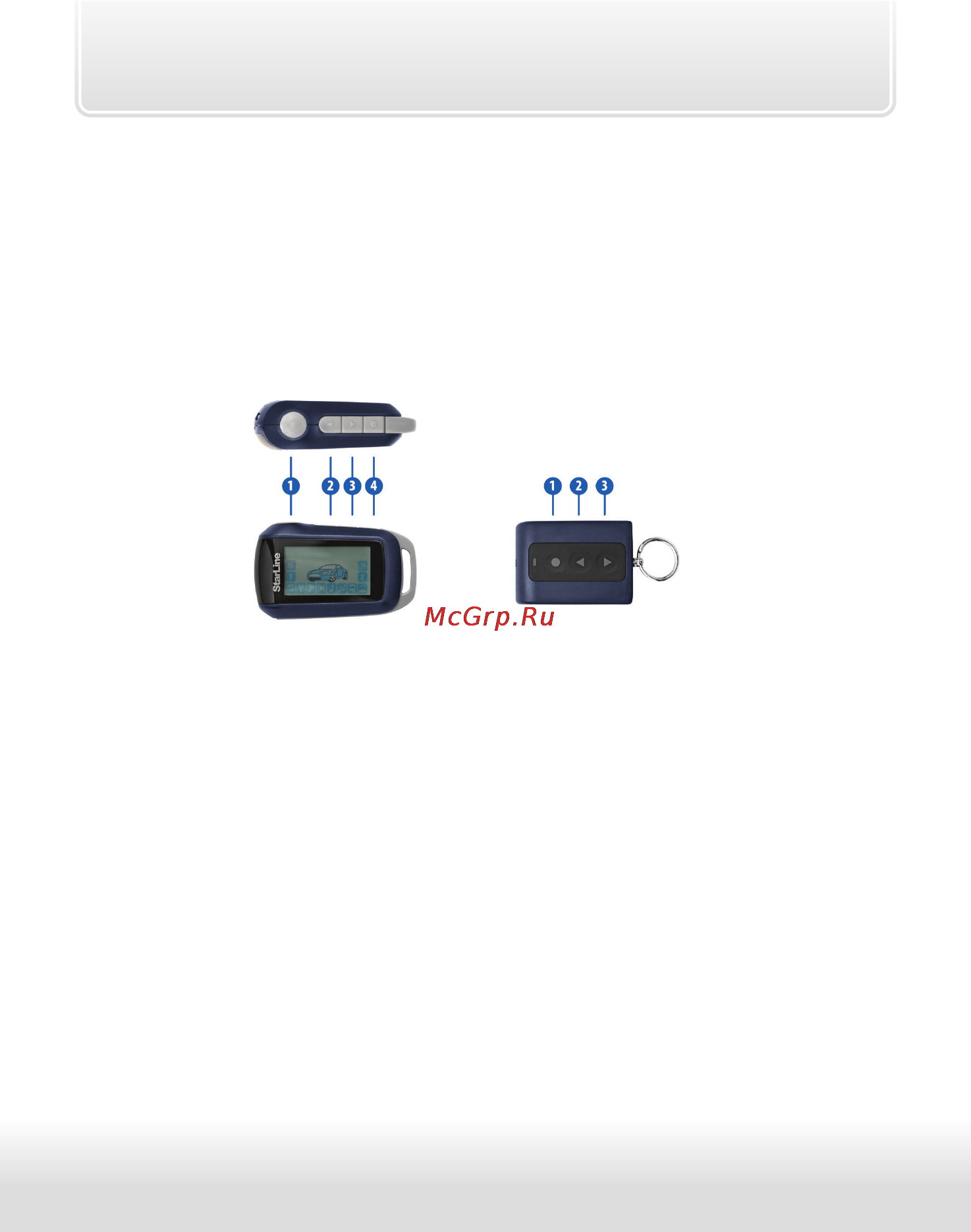

Брелки управления автосигнализацией
Система комплектуется двумя брелками управления.
Основной брелок: Дополнительный брелок:
4-х кнопочный брелок с обратной 3-х кнопочный брелок
связью и жидкокристаллическим без дисплея
(ЖК) дисплеем
Основной и дополнительный брелки равноценны по криптостойкости.
Для передачи команд управления в обоих брелках используется
диалоговый алгоритм шифрования, исключающий интеллектуальный
электронный взлом.
Информация о состоянии охранной системы передается на основной
брелок при
- срабатывании датчиков и возникновении тревоги;
- выполнении команд, переданных с других брелков;
- изменении режимов работы и функций сигнализации.
При этом на дисплее отображается текущее состояние сигнализации,
включаются звуковые, вибросигналы и подсветка дисплея.
