TD-W8901G
54Mbps Wireless ADSL2+ Modem Router User Guide
Руководство пользователя: беспроводной
маршрутизатор 54Мбит/с с модемом ADSL2+
PVID: У каждого физического порта имеется свой идентификатор по умолчанию VID,
который называется PVID (Port VID). Идентификатор PVID назначается для
маркированных блоков и блоков с тегом приоритета (блоки с нулевым (0) VID),
полученных на данном порте.
2) Define VLAN Group Define VLAN Group
Click Define VLAN Group in Figure Рис. 4 -46, you can define VLAN groups in the next screen
(shown in Figure Рис. 4 -48).
При выборе Define VLAN Group (Рис. 4-30) в появившемся окне можно задавать группы
сетей VLAN (см. Рис.4-32).

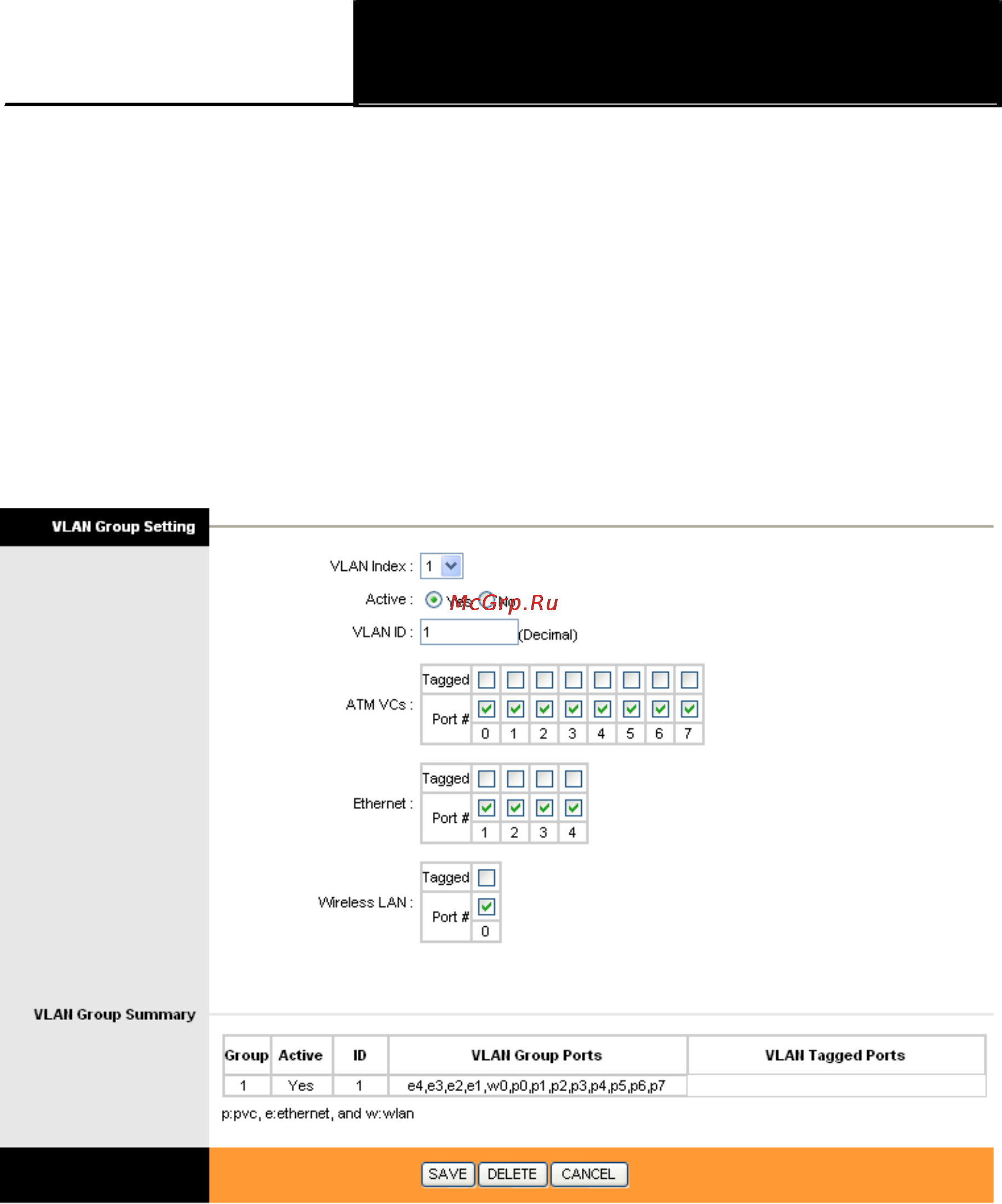

Figure Рис. 4-48
VLAN Index: Select the VLAN index for this VC. You can specify 8 groups in maximum.
VLAN Index: Выберите индекс VLAN для виртуального соединения. Можно указать до
8 групп.
VLAN ID: This indicates the VLAN group.
VLAN ID: Указывает на идентификатор VLAN.
ATM VCs: Select the ATM VCs as members of VLAN, and if you leave the Tagged blank,
the tag in frames will be deleted when transmitted from the VC.
65
