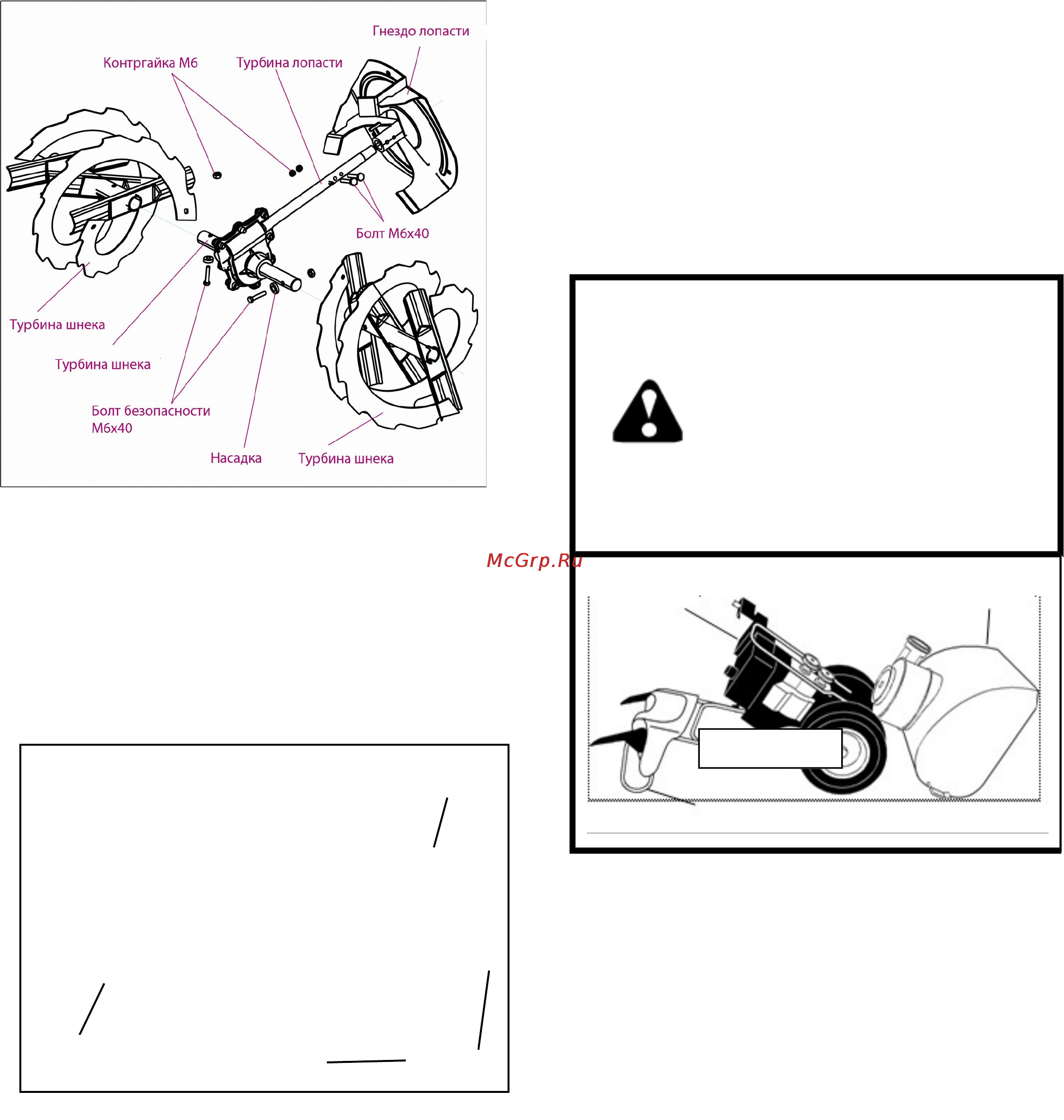

РИС. 19
СНЯТИЕ КРЫШКИ РЕМНЯ (См. Рис. 20)
1. Отвинтите два (2) винта, крепящих крышку
ремня к раме.
2. Снимите крышку ремня.
• Замените крышку ремня, установив новую
крышку и закрепив ее прочно винтами .
РИС. 20
ЗАМЕНА РЕМНЕЙ (См. Рис. 21)
Ремни шнека и тягового привода не
предназначены для подгонки. Если ремни
повреждены или начинают утончаться от
изнашивания, их следует заменить.
Рекомендуется, чтобы ремень (и) заменялись в
квалифицированном сервисном центре.
ПРИМЕЧАНИЕ: Рекомендуется, чтобы и ремень
шнека, и ремень тягового привода заменялись
одновременно.
Клиновые ремни на вашем снегоуборщике имеют
специальную конструкцию и их следует
менять на ремни, поставляемые
производителем изделия и имеющиеся у
вашего ближайшего дилера. Использование
ремней других производителей может
привести к серьезным травмам или
повреждению снегоуборщика.
ВНИМАНИЕ: Замена ремня
требует разборки
снегоуборщика. При
отделении гнезда шнека от
несущей рамы, важно,
чтобы на месте управления
снегоуборщиком находился
помощник и держал
механизм за ручки.
Серьезная травма и/или
повреждение изделию могут
случиться если
снегоуборщик упадет во
время процесса замены.
рама в сборе кожух
шнека
1. СЛЕЙТЕ ГОРЮЧЕЕ ИЗ ТОПЛИВНОГО БАКА -
Слейте горючее из топливного бака в
подходящую емкость, вне помещения, в
стороне от огня или искры. Вытрите
пролившееся горючее.
2. СНИМИТЕ ЖЕЛОБ ВЫБРОСА - Ослабьте
контргайку, прикрепляющую головку
ротора желоба к монтажному кронштейн,
ровно на столько, чтобы позволить
головке ротора желоба приподняться и
дать снять желоб выброса со
снегоуборщика.
3. СНИМИТЕ КРЫШКУ С РЕМНЯ - См. “СНЯТИЕ
КРЫШКИ РЕМНЯ” в данном разделе
Руководства.
4. СНИМИТЕ ШКИВ ДВИГАТЕЛЯ - Открутите болт,
зажмите шайбу и плоскую шайбу,
прижимающие шкив к коленчатому валу
двигателя. Снимите наружный (шнека)
шкив только с коленчатого вала.
5. РАЗБЕРИТЕ СНЕГОУБОРЩИК - Пока ваш
