Texas PROFI ST6560W1E [8/35] Как собрать ваш снегоуборщик
![Texas PROFI ST6560W1E [8/35] Как собрать ваш снегоуборщик](/views2/1179429/page8/bg8.png)

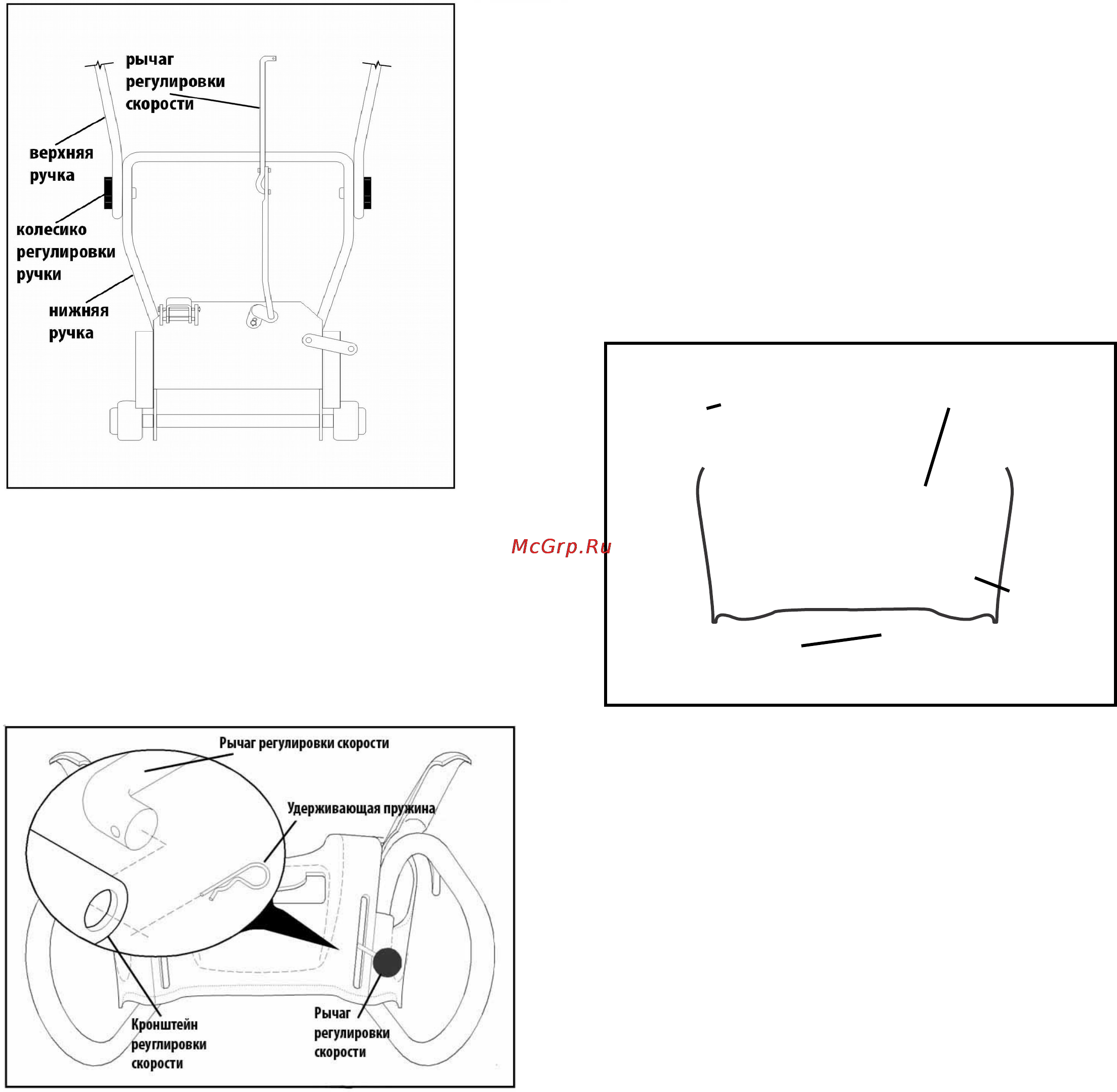

РИС. 1
Рис. 4
ДОСТАНЬТЕ СНЕГОУБОРЩИК ИЗ КОРОБКИ
1. Достаньте все имеющиеся несоединенные
части и ящики с деталями из коробки.
2. Разрежьте коробку по четырем углам и
о пу с т и т е с т е н к и н а п о л .
3. Удалите весь упаковочный материал и
несобранные части механизма.
4. Достаньте снегоуборщик из коробки и
тщательно проверьте коробку на предмет
дополнительных не собранных частей.
КАК СОБРАТЬ ВАШ СНЕГОУБОРЩИК
ПРИМЕЧАНИЕ: Раз водной ключ можно использовать
для сборки головки переключателя желоба выброса
снега
снегоуборщика и о с у щ е с т в л ения под г о нки з ащ и
тных
щ и т ков.
УСТАНОВКА ВЕРХНЕЙ РУЧКИ
1. Установите нижнюю ручку
2. Поднимите верхнюю ручку до рабочего
положения и надежно закрепите колесиком
регулировки.
УСТАНОВКА РЫЧАГА РЕГУЛИРОВКИ
СКОРОСТИ (См. Рис. 1 и 2)
1. Вставьте рычаг в кронштейн регулировки
скорости и
закрепите с помощью удерживающего шплинта.
Рис. 2
УСТАНОВКА РЫЧАГА УПРАВЛЕНИЯ
ТЯГОВЫМ ПРИВОДОМ (См.
Рис. 3 и 4)
Рычаг управления тяговым приводом имеет
длинную петлю на конце пружины (смотри
рисунок)
1. Подтяните резиновый рукав вверх по
рычагу и закрепите конец пружины в
скобе кронштейна с петлей,
направленной вниз, как показано.
2. Держа верхний край рычага под левой
стороной панели управления, опустите
рычаг вниз и вставьте верхний конец
рычага в отвесртие кронштейне рычага
управления движением. Закрепите с
помощью удерживающего шплинта.
УСТАНОВКА РЫЧАГА
УПРАВЛЕНИЯ ШНЕКОМ (См.
Рис. 5 и 6)
Рычаг управления шнеком имеет короткую
петлю на конце пружины (смотри рисунок)
1. Подтяните резиновый рукав вверх по
рычагу и вставьте конец пружины в
ручку рычага управления с петлей,
направленной вверх, как показано.
2. Держа верхний край рычага под правой
стороной панели управления, надавите на
7
УДЕРЖИВАЮЩАЯ
ПРУЖИНА
УПРАВЛЕНИЕ
ТЯГОВЫМ
ПРИВОДОМ
РЫЧАГ
УПРАВЛЕНИЯ
ШНЕКОМ
РЫЧАГ
УПРАВЛЕНИЯ
ТЯГОВЫМ
ПРИВОДОМ
крепите с
помощью
aaaaaaaaaaaa
aaaaaaaaaaaa
aaaaaaaaaaaa
aaaaaaaaaaaa
aaaaaaaaaaaa
aaaaaaaaaaaa
aaaaaaaa
