Pioneer GM-X372 [6/10] Подключение устройства
![Pioneer GM-X372 [6/10] Подключение устройства](/views2/1001717/page6/bg6.png)
6

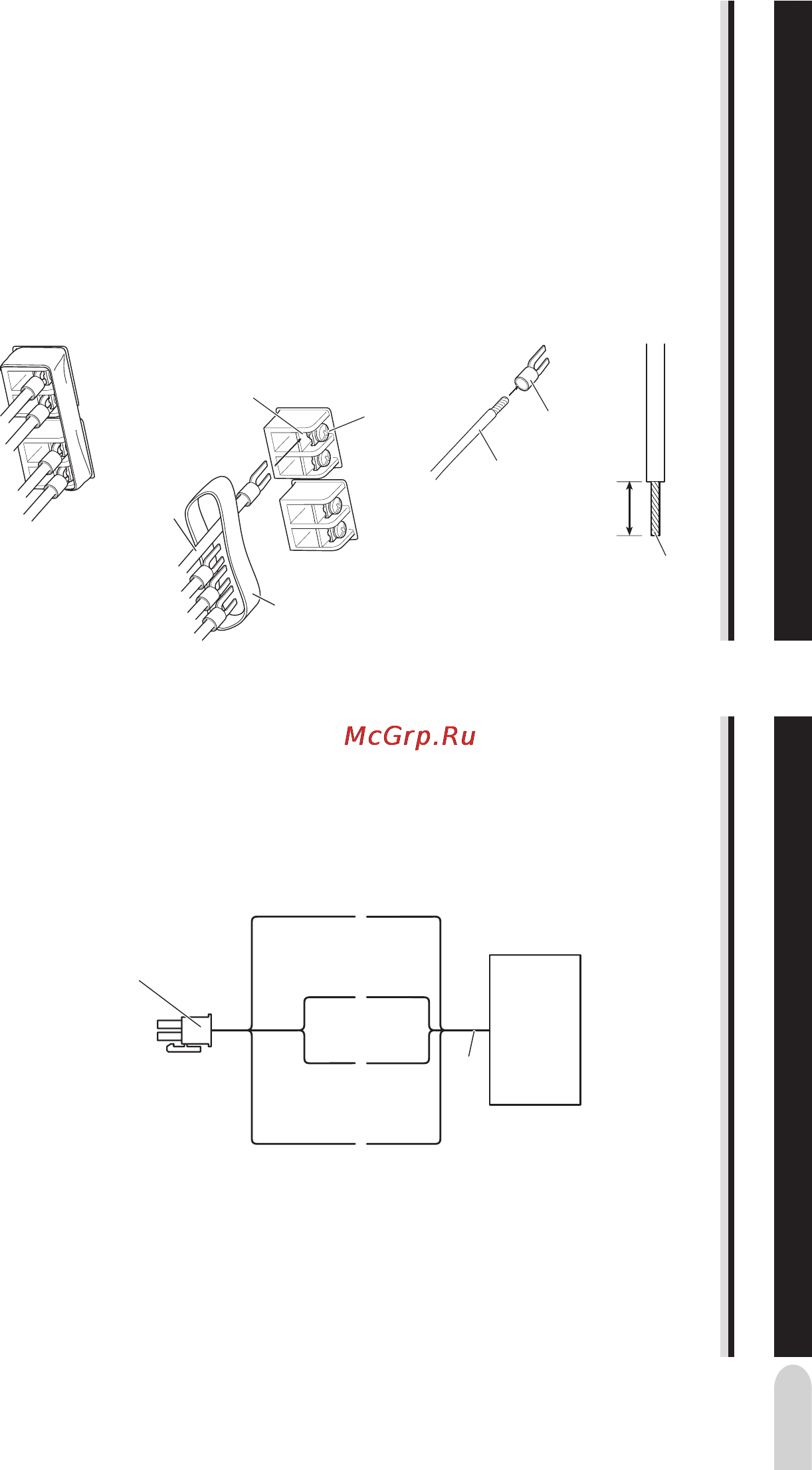

Подключение разъемов громкоговорителей Использование входа громкоговорителя
Подключите провода выхода громкоговорителя автомобильной стереосистемы к
усилителю при помощи полученного в комплекте разъема входа громкоговорителя.
• Не подключайте вход RCA и вход громкоговорителя одновременно.
TT
TT
T Подключения при использовании входа громкоговорителя
Подключение устройства
1. Оголите около 10 мм провода
громкоговорителя при помощи
клещей или бокорезов и скрутите
его.
Скрутите
10 мм
2. Прикрепите клеммы к концам
проводов громкоговорителей.
Клеммы в комплект не входят.
• Воспользуйтесь пинцетом и пр.
для закрепления клемм.
Клемма
Провод громко-
говорителя
3. Подключите провода громкогово-
рителей к разъемам (выхода)
громкоговорителей.
• Подключите провода громкогово-
рителей, пропустив их через
крышку разъема.
• Надежно закрепите провода при
помощи винтовых разъемов.
Винтовой разъем
Разъем выхода
громкоговорителя
Крышка
разъема
Провод громко-
говорителя
4. Нажмите на крышку разъема.
Автомобильная
стереосистема
Выход громкоговорителя
Белый/чер-
ный: Левый ·
Серый/черный:
Правый ·
Белый:
Левый ª
Разъем входа громкоговорителя
К разъему входа громкоговорителя
на этом устройстве.
