7

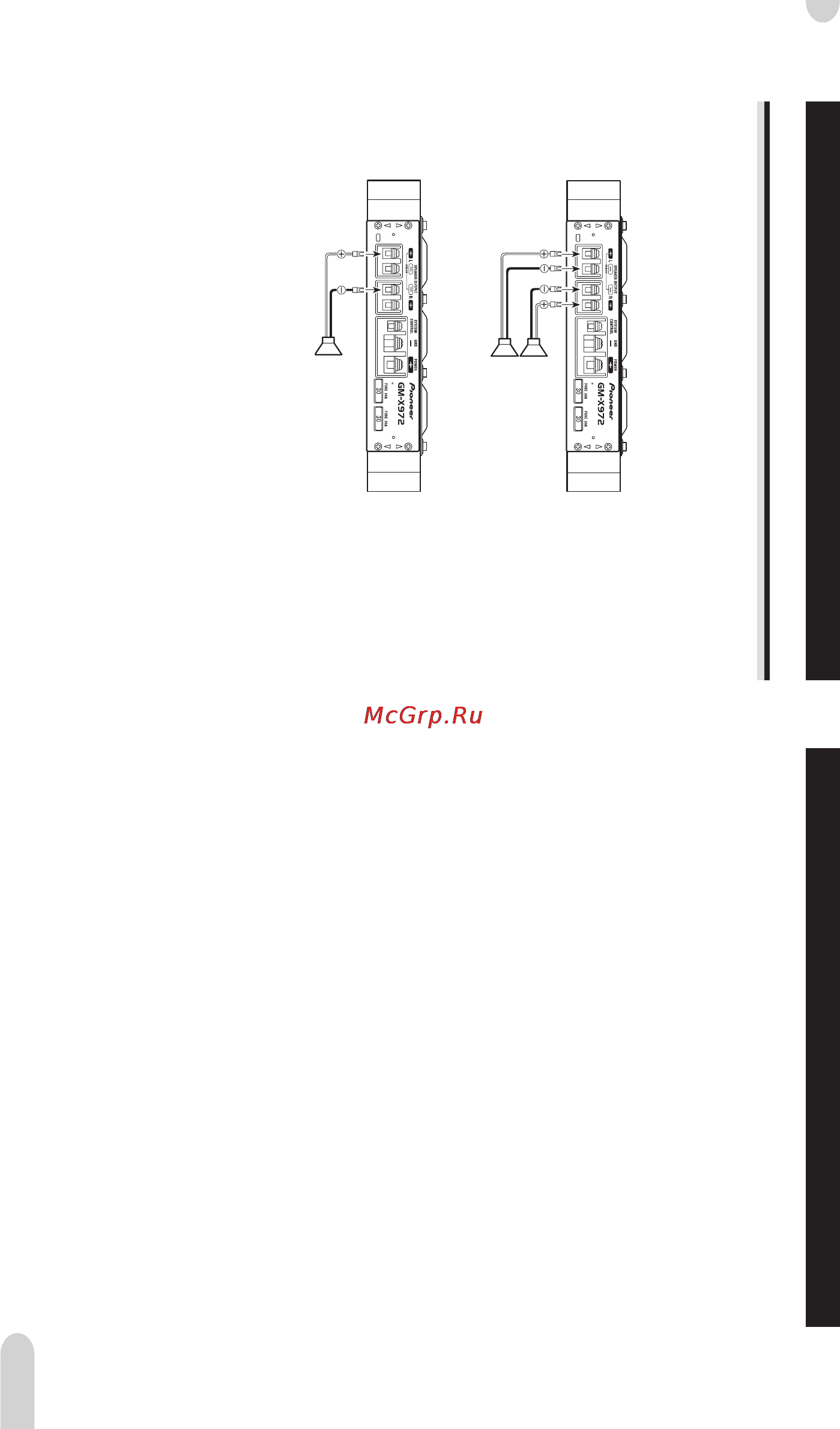

Подключение проводки громкоговорителей
Режим вывода громкоговорителя может быть двухканальным (стерео) или одно-
канальным (моно). Подключайте провода громкоговорителей в зависимости от
режима, в соответствии с приведенными ниже схемами.
• Не подключайте вход RCA и вход громкоговорителя одновременно.
Двухканальный режим (стерео)
ВНИМАНИЕ
• Не устанавливайте усилитель в следующих местах:
— Туда, где он может травмировать водителя или пассажиров при экстренной
остановке.
— Туда, где он будет мешать водителю, например, на пол перед креслом во-
дителя.
• Следите за тем, чтобы провода не попадали в скользящий механизм сидений,
что может привести к короткому замыканию.
• При просверливании отверстия для установки усилителя убедитесь в том,
что за панелью нет никаких деталей. Оберегайте от повреждений все кабели
и важные части оборудования, такие как топливные трубы или электропро-
водка.
• Располагайте самонарезающие винты таким образом, чтобы резьба не прика-
салась к проводам. В противном случае вибрация автомобиля может привес-
ти к повреждению провода и далее к возгоранию.
• Для предотвращения поражения током, не устанавливайте усилитель в таких
местах, где он может контактировать с какой-либо жидкостью.
• Для правильного выполнения установки используйте только детали, получен-
ные в комплекте с устройством. Использование посторонних деталей может
привести к повреждению внутренних деталей усилителя, а также к ненадеж-
ной установке.
Для предотвращения неполадок
• Для обеспечения должного охлаждения усилителя при установке соблюдайте
следующие правила:
— Оставьте над усилителем достаточно свободного места для обеспечения
должной вентиляции.
— Не накрывайте усилитель ковриком.
• Не устанавливайте усилитель около двери, где он может намокнуть.
Не устанавливайте усилитель на неустойчивую поверхность, например, на за-
пасное колесо.
• Наилучшее место для установки усилителя зависит от модели автомобиля и
места установки. Закрепите усилитель на достаточно твердой поверхности.
• Сначала осуществите временное подключение и убедитесь в том, что систе-
ма работает правильно.
• После установки усилителя убедитесь в том, что запасное колесо, монтиров-
ка и инструменты легко доступны.
Подключение устройства
(Правый)
Громкоговоритель
(Левый)
Одноканальный режим (моно)
Громкоговоритель
(Моно)
Установка
