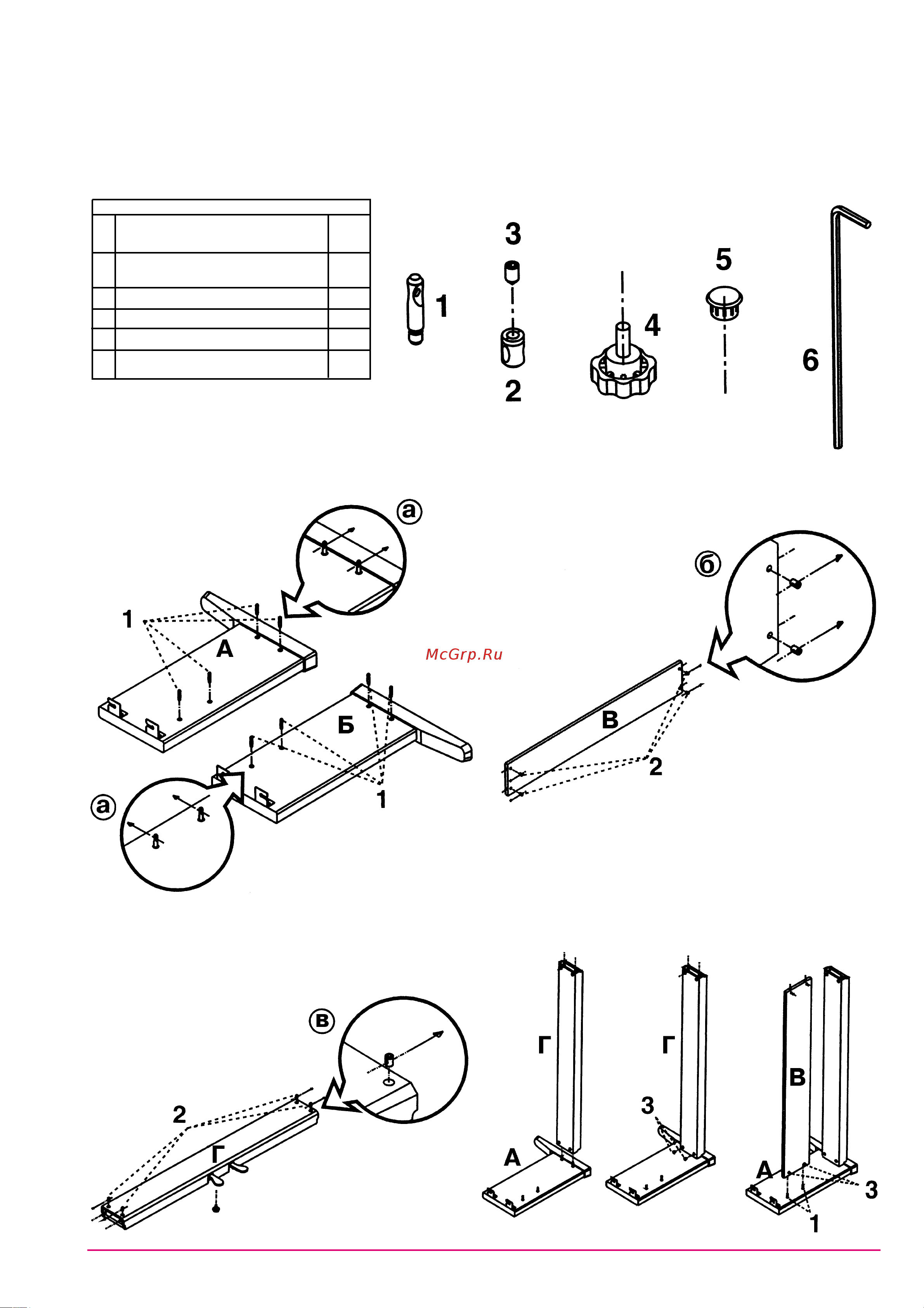

Глава 5 Монтаж стойки Распакуйте коробку выньте содержимое и проверьте наличие всех деталей список прилагается ниже Соберите стойку в последовательности указанной в инструкции Стойку удобней собирать вдвоем особенно при сборке больших деталей конструкции Будьте предельно внимательны при за креплении инструмента на стойке Инструмент и стойка довольно тяжелые поэтому при монтаже их необходимо жестко фик сировать Это позволит избежать перекосов при закручивании винтов предотвратит возможность срыва резьбы и т п Список деталей 1 Штифт с резьбой и поперечным отверстием х8 2 Втулка с резьбой и поперечным отверстием х8 3 Винт с шестигранной головкой х8 4 Болт с барашком х5 5 Колпачок х4 6 Ключ шестигранник х1 Подготовка боковых панелей Положите панели А и Б на упаковочную коробку Закрутите восемь штифтов 1 во втулки находящиеся в панелях Убедитесь что поперечные отверстия ориентированы должным образом см направление стрелок а Штифты 1 закручивать до упора не обязательно Сборка стойки Соедините педальную стойку Г с правой Подготовка педальной стойки Вставьте в педальную стойку Г четыре резьбовые втулки 2 таким образом чтобы отверстия в них были ориентированы по стрелкам см рис в Закрутите болт с барашком в отверстие расположенное внизу металлического каркаса педалей Когё ЕС 100 1 ООН Руководство пользователя боковой панелью А Для этого необходимо вставить два штифта боковой панели А в отверстия педальной стойки Г и несильно закрутить два винта 3 с шестигранной головкой во втулки педальной стойки 7
