Pioneer GM-D515 [5/12] Подключение усилителя

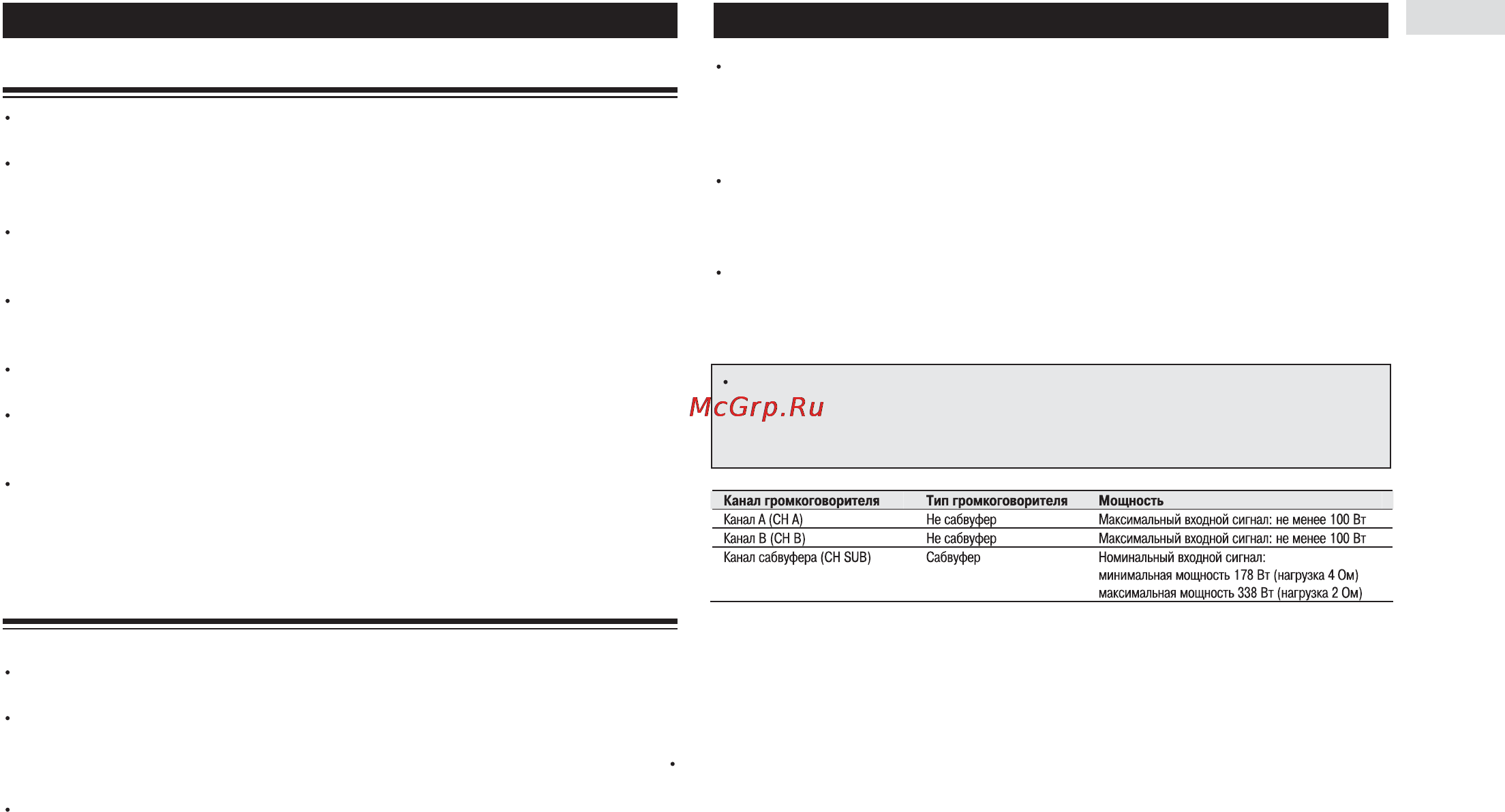

![Pioneer GM-D515 [5/12] Подключение усилителя](/views2/1001864/page5/bg5.png)
5
Подключение усилителя
Внимание!
Во избежание возникновения короткого замыкания и вследствие этого повреждения усили+
теля, отключите отрицательный полюс аккумулятора (–).
Закрепите провода с помощью кабельных хомутиков или изоляционной ленты. Для защиты
проводов обмотайте их изоляционной лентой в тех местах, где они касаются металлических
деталей.
Не прокладывайте провода в горячих местах, например, там, где на них будет попадать воз+
дух из печки. При нагреве проводов их изоляция может размягчиться и нарушиться, что мо+
жет привести к возникновению короткого замыкания на корпус автомобиля.
Убедитесь в том, что прокладываемые провода не мешают никаким движущимся узлам ав+
томобиля, таким как рычаги коробки передач и ручного тормоза, или механизму регулиров+
ки положения сидения.
Не укорачивайте никакие провода, в противном случае в экстремальной ситуации защитная
цепь может не сработать.
Не допускается подача питания на дополнительное оборудование путем надреза изоляции
на проводе питания и подключения к нему другого провода. Токовая нагрузка для данного
провода может быть превышена, что приведет к его перегреву.
Не допускается замена предохранителя другим предохранителем, рассчитанным на боль+
ший номинальный ток. Использование неподходящего предохранителя может привести к то+
му, что усилитель может перегреться или загореться – это может привести к порче прибо+
ра или причинить вам ожог.
Внимание!
Чтобы избежать порчи прибора или какихлибо телесных повреждений:
Не соединяйте громкоговоритель напрямую с корпусом автомобиля и не объединяйте отри+
цательные полюсы (–) для нескольких громкоговорителей.
Этот усилитель предназначен для использования в автомобилях, имеющих 12+вольтовый ак+
кумулятор у которого с корпусом соединяется отрицательный полюс. Перед установкой уси+
лителя в какой+либо автомобиль, грузовик или автобус, обязательно убедитесь в напряже
нии аккумулятора.
Если автомобильное радио используется очень долгое время при выключенном двигателе
или двигателе, работающем на малых оборотах, то аккумулятор может разрядиться. При вы+
ключенном двигателе или двигателе, работающем на малых оборотах, радиоприемник луч+
ше выключать.
Если провод дистанционного управления усилителем подключен к источнику питания через
ключ зажигания (12 В постоянного тока), то усилитель будет всегда включаться при включе+
нии зажигания независимо от того, включен радиоприемник или нет. Поэтому при выклю+
ченном двигателе или двигателе, работающем на малых оборотах, аккумулятор может раз+
рядиться.
Подключаемые к усилителю громкоговорители должны соответствовать приведенным ниже
требованиям. В случае не соответствия этим требованиям они могут перегреваться, заго+
реться и испортиться. Сопротивление громкоговорителей каналов А и В должно быть от 4 до
8 Ом. Сопротивление сабвуфера должно быть от 2 до 8 Ом.
Провод питания усилителя (продается отдельно) прокладывается на максимально возмож+
ном удалении от проводов к громкоговорителям. Прокладывайте провода питания усилите+
ля и провода к громкоговорителям на максимальном удалении от антенны, антенного кабе+
ля и тюнера.
Провода для этого усилителя и провода для других устройств могут иметь различные цве+
та, даже если они выполняют одни и те же функции. При подключении этого усилителя к
другому устройству проконсультируйтесь с прилагаемыми руководствами к обоим устрой+
ствам и соединяйте провода, которые имеют одинаковую функцию.
