Pioneer GM-D515 [8/12] Подключение усилителя
![Pioneer GM-D515 [8/12] Подключение усилителя](/views2/1001864/page8/bg8.png)
8
Подключение усилителя

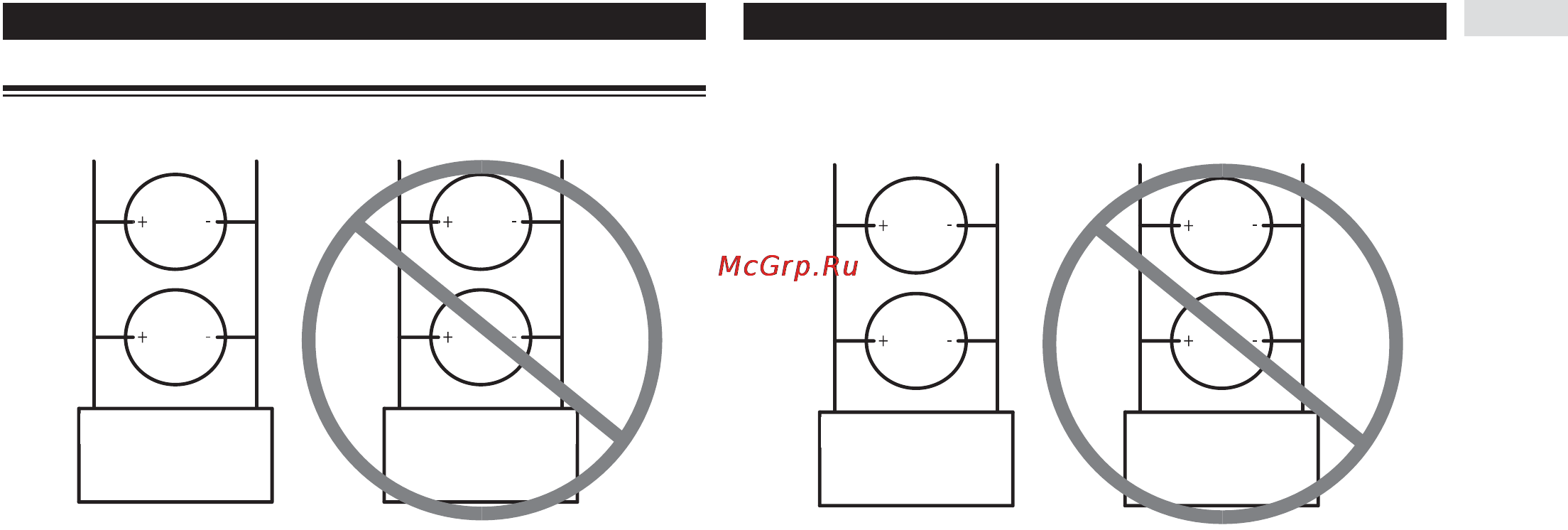

Соединение проводов громкоговорителей
Акустическая
система с
сопротивлением
8 Ом
Акустическая
система с
сопротивлением
8 Ом
Акустическая
система с
сопротивлением
4 Ом
Акустическая
система с
сопротивлением
4 Ом
Усилитель Pioneer
Усилитель Pioneer
+
+
Рисунок А правильно
Рисунок Б неправильно
Каналы A и B Каналы A и B
Нагрузка 4 Ом Нагрузка 2 Ом
НЕ ПОДКЛЮЧАЙТЕ к каналам A и B вашего усилителя Pioneer громкоговорители с сопротивлением 4
Ом (или ниже) параллельно, что даст результирующую нагрузку в 2 Ом (или меньше) – Рисунок В. Не
допускается подключение каналам A и B усилителя Pioneer громкоговорителей с сопротивлением
меньше 4 Ом. Подключение неподходящих громкоговорителей может привести к перегреву, возгора
нию и порче усилителя. Корпус усилителя также может стать весьма горячим и прикосновение к нему
может привести к ожогу.
Чтобы получить нагрузку в 4 Ом, которая требуется для нормальной работы усилителя, соединяйте па
раллельно два громкоговорителя с сопротивлением по 8 Ом каждый (рисунок А) или используйте один
громкоговоритель с сопротивлением 4 Ом. При подключении каналов А и В следуйте схеме подклю
чения громкоговорителей, приведенной на передней панели вашего усилителя. Подключайте или два
8омных громкоговорителя, соединенных параллельно, что создаст эквивалентную нагрузку 4 Ом, или
используйте в каждом канале по одному 4омному громкоговорителю.
Если у вас возникнут какиелибо вопросы, то свяжитесь с вашим местным авторизованным дилером
фирмы Pioneer или позвоните в службу технической поддержки Pioneer.
Акустическая
система с
сопротивлением
4 Ом
Акустическая
система с
сопротивлением
4 Ом
Акустическая
система с
сопротивлением
2 Ом
Усилитель Pioneer
Усилитель Pioneer
Рисунок C правильно
Рисунок D неправильно
Каналы A и B Каналы A и B
Нагрузка 2 Ом Нагрузка 1 Ом
Внимание!
Внимание!
Акустическая
система с
сопротивлением
2 Ом
SUB
SUB +
SUB
SUB +
НЕ ПОДКЛЮЧАЙТЕ к каналу сабвуфера вашего усилителя Pioneer громкоговорители с сопротивлением
2 Ом (или меньше) параллельно, что даст результирующую нагрузку в 1 Ом (или меньше) – Рисунок
D. Не допускается подключение к каналу сабвуфера усилителя Pioneer громкоговорителей с сопротив
лением меньше 2 Ом. Подключение неподходящих громкоговорителей может привести к перегреву,
возгоранию и порче усилителя. Корпус усилителя также может стать весьма горячим и прикосновение
к нему может привести к ожогу.
Чтобы получить нагрузку в 2 Ом, которая требуется для нормальной работы усилителя, соединяйте па
раллельно два громкоговорителя с сопротивлением по 4 Ом каждый (рисунок C) или используйте один
громкоговоритель с сопротивлением 2 Ом. При подключении канала сабвуфера усилителя следуйте
схеме подключения громкоговорителей, приведенной на передней панели вашего усилителя. Подклю
чайте или два 4омных громкоговорителя, соединенных параллельно, что создаст эквивалентную на
грузку 2 Ом, или используйте один 2омный громкоговоритель.
Если у вас возникнут какиелибо вопросы, то свяжитесь с вашим местным авторизованным дилером
фирмы Pioneer или позвоните в службу технической поддержки Pioneer.
