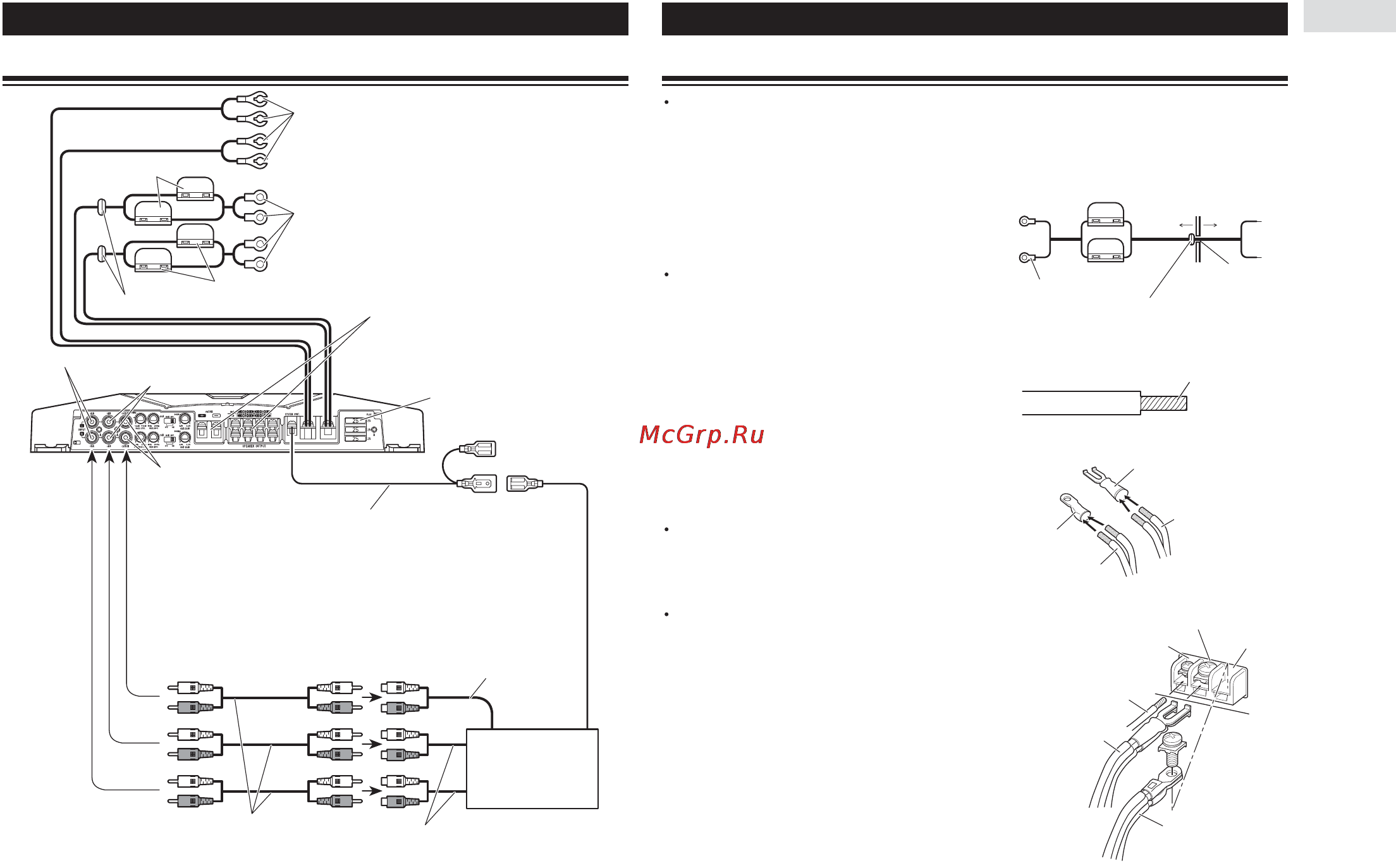

Подключение усилителя
Схема подключения
Провод для подключения на корпус (черный) [RD223]
(продается отдельно)
Подключается к металлическому кузову или раме.
Предохранитель (30 А) x 2
Специальный красный провод для подключения к аккумулятору
[RD223] (продается отдельно).
Выполнив все необходимые соединения, подключите клемму прово
да питания от усилителя к положительному полюсу (+) аккумулятора.
Проходная изолирующая втулка
Предохранитель (30 А) x 2
Выходные клеммы для подключения
громкоговорителей.
Инструкции по подключению громко
говорителей см. в разделе «Соедине
ние проводов громкоговорителей»
RCA разъем входа SUB
RCA разъем входа A
RCA разъем входа B
Предохранитель (25 А) x 3
Провод дистанционного управления системы (продается отдельно)
Подключите штырьковую часть этого провода к клемме дистанционного уп
равления радиоприемника (SYSTEM REMOTE CONTROL [Дистанционное уп
равление системой]). Гнездовую часть провода можно подключить к реле
управления антенной. Если автомобильный приемник не имеет системы
дистанционного управления, то подключите штырьковую часть к клемме пи
тания через ключ зажигания.
Внешний выход
(выход на сабвуфер)
Автомобильный прием
ник с выходными разъ
емами RCA
Внешний выход (выходы на перед
ние и задние громкоговорители)
Подключение проводов с помощью штырьковых
RCA разъемов (продаются отдельно)
1. Проложите положительный провод
из отсека двигателя в салон автомо
биля.
Выполнив все необходимые соединения к
усилителю, подключите клемму положи
тельного провода усилителя к положи
тельному полюсу (+) аккумулятора.
2. Скрутите аккумуляторный провод,
корпусной провод и провод дистан
ционного управления.
3. Наденьте на концы проводов нако
нечники. Наконечники в комплект не
входят.
Для обжима наконечников используйте
плоскогубцы.
4. Подключите провода к клеммам.
Подключаемые провода прочно зафикси
руете с помощью винтов клемм.
Подключение питания
Используйте только специальный красный провод (продается отдельно) для подключения
усилителя к аккумулятору и корпусу автомобиля ([RD223]). Подключайте положительный
(аккумуляторный) провод непосредственно к положительной клемме аккумулятора (+), а об
щий провод к корпусу автомобиля.
Предохранитель (30 А)
Двигатель
ный отсек
Салон ав
томобиля
Предохранитель (30 А)
Просверлите в
корпусе автомо
биля отверстие
диаметром 14 мм
Положитель
ная клемма
Вставьте резино
вую изолирующую
втулку в просвер
ленное отверстие
Скрутить
Наконечник
Наконечник
Провод, подключаемый
к корпусу
Провод, подключае
мый к аккумулятору
Клемма GND [Корпус]
Провод, подключаемый
к корпусу
Провод, подключае
мый к аккумулятору
Провод дистанционного
управления системой
Клемма дистанционного
управления питания
Клемма питания
