17 | ГЛАВА 2 – МОНТАЖ И ЗАЩИТА ИНТЕРАКТИВНОЙ ДОСКИ SMART BOARD
ПРИМЕЧАНИЕ
Если требуется закрепить интерактивную доску тросом для обеспечения
ее защиты, ознакомьтесь с информацией в разделе Привязывание
лотка для маркеров к интерактивной доске на стр. 18, прежде чем
привинчивать держатели лотка.

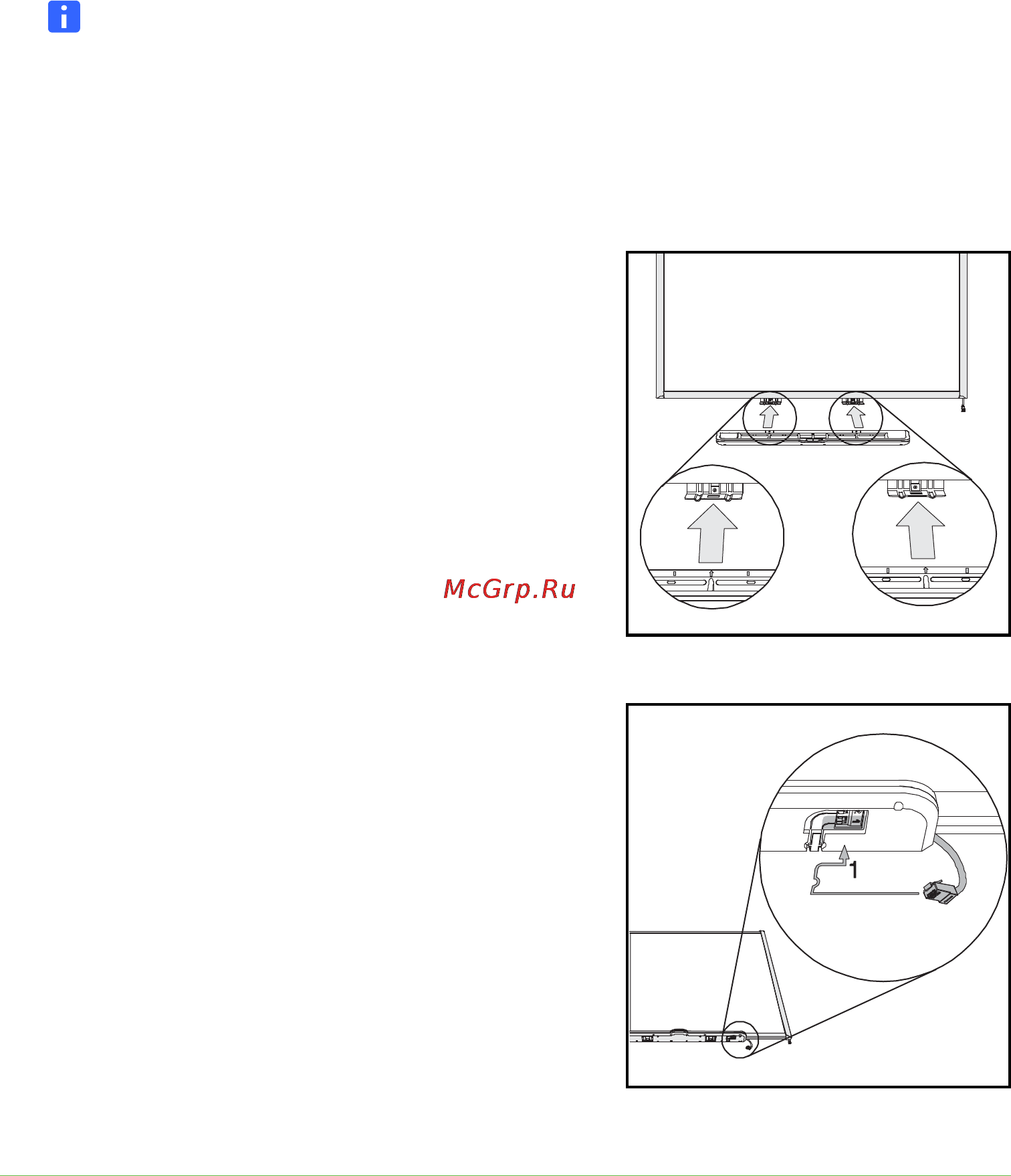

4. Расположите лоток для маркеров
горизонтально на уровне L-образных
металлических держателей лотка, а затем
вдвиньте лоток до упора, чтобы он вплотную
прилегал
к нижней части рамы
интерактивной доски.
Лоток для маркеров защелкнется на
своем месте.
5. Проведите модульный IC-кабель в
кабельном канале под нижним правым
концом лотка для маркеров, а затем
вставьте разъем кабеля в гнездо номер 1.
6. Вставьте кабель в кабельный канал на дне
лотка. Это поможет предотвратить
повреждение разъема RJ11 модульного
кабеля в случае, если лоток будет снят без
предварительного отсоединения кабеля.
7. Положите четыре маркера и ластик в
соответствующие углубления в лотке.
