16 | ГЛАВА 2 – МОНТАЖ И ЗАЩИТА ИНТЕРАКТИВНОЙ ДОСКИ SMART BOARD
Завершение монтажа
Для завершения монтажа интерактивной доски выполните следующие действия.

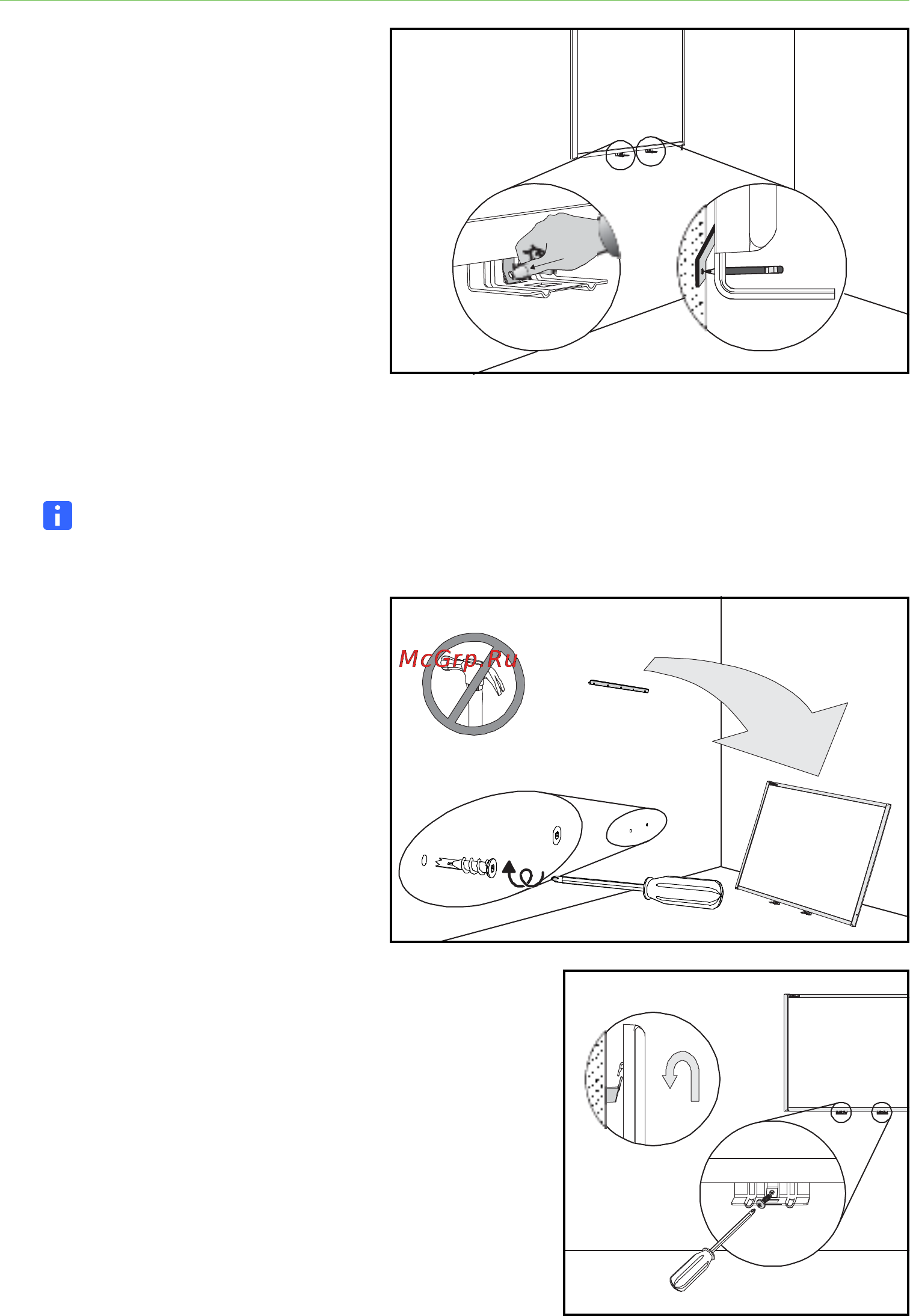

Завершение монтажа 1. В нижней части доски
находятся два
металлических держателя
лотка — крепёжные
пластины, согнутые в виде
буквы L. В центре каждой
пластины есть
металлический язычок.
Прижмите этот язычок к
стене, отметьте карандашом
место, где будет отверстие.
2. Снимите интерактивную доску со стены, вверните в
намеченные места по
одному самонарезному стеновому анкеру.
ПРИМЕЧАНИЕ
Если стена бетонная, просверлите в местах отметок отверстия и
вставьте в них бетонные анкеры.
3. При помощи второго человека повесьте
интерактивную доску назад на кронштейн
для монтажа на стену, а затем привинтите
к стене держатели лотка (изогнутые в виде
буквы L металлические пластины), ввернув
винты в стенные анкеры, как показано на
рисунке
.
