30 | ГЛАВА 3 – ПОДКЛЮЧЕНИЕ ИНТЕРАКТИВНОЙ ДОСКИ К КОМПЬЮТЕРУ
Если доску подключить к другому компьютеру, она будет использовать данные
ориентирования самого высокого уровня из всех данных, сохраненных в памяти
контроллера.
Ориентирование
интерактивной доски
1. Одновременно нажмите и удерживайте две большие кнопки на лотке.
или
Нажмите кнопку «Справка» на лотке и выберите
«Выравнивание/ориентация SMART Board».
ПРИМЕЧАНИЕ
Дополнительную информацию о кнопках лотка см. в разделе Кнопки на
лотке для маркеров на стр. 39.
Появится окно ориентирования экрана.
2. Возьмите маркер из лотка для маркеров.
3. Начиная с левого верхнего угла экрана, коснитесь мишени кончиком маркера
и удерживайте его, пока мишень не переместится в следующую точку.
Постарайтесь не дергать маркер,
когда отводите его от экрана. Поднимайте
маркер под прямым углом к экрану.
ПРИМЕЧАНИЕ
– Ориентирование доски можно выполнять, касаясь доски пальцем,
однако использование специального инструмента, например
маркера из лотка, позволит добиться большей точности.

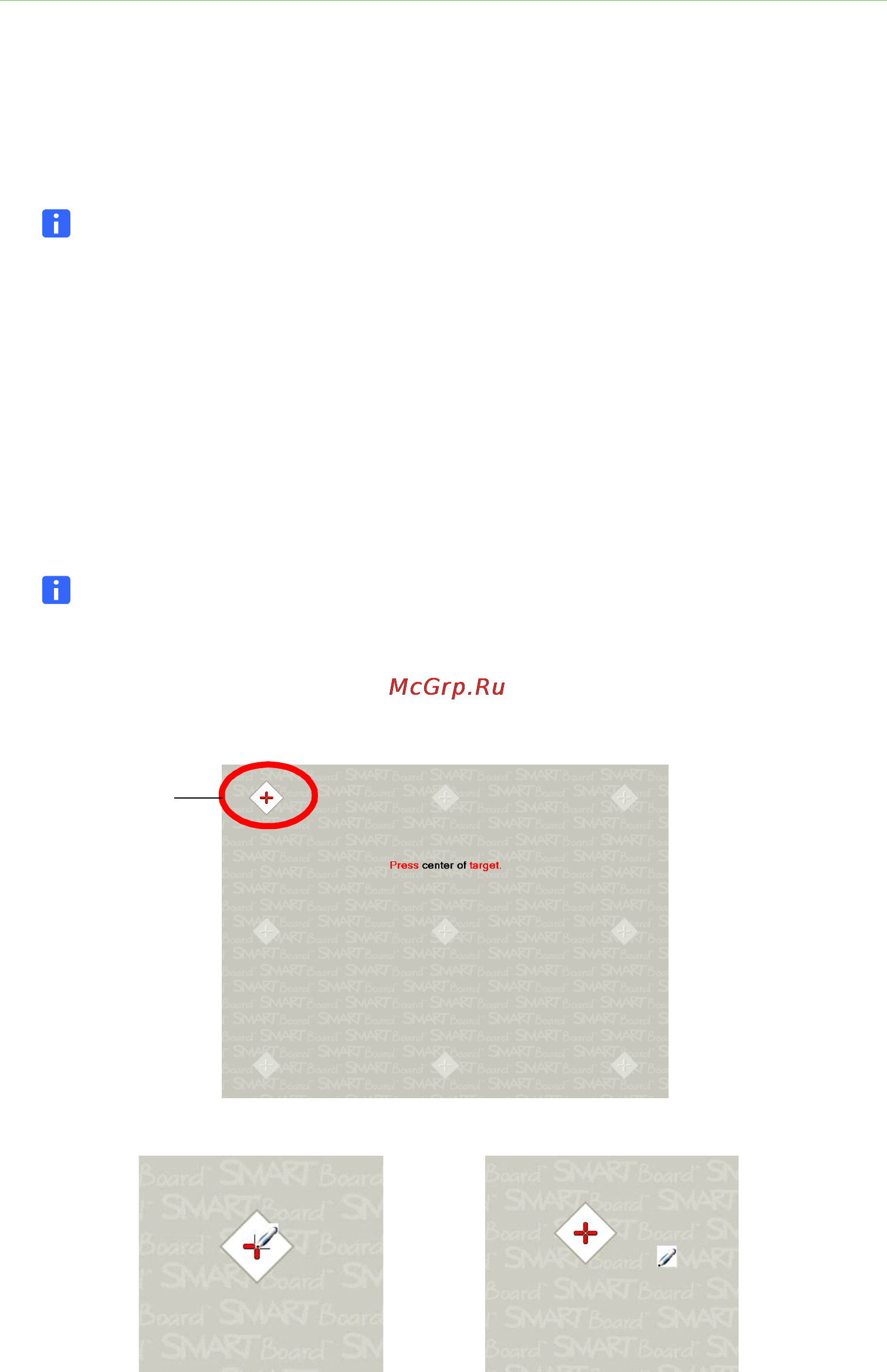

– На следующем рисунке показана ориентация по 9 точкам.
Экран ориентирования
Плохая точка
ориентирования
Хорошая точка ориентирования
Маркер касается центра мишени.
Это первая
мишень.
Прикоснитесь
к ее центру,
чтобы начать
ориентирование
интерактивной
доски.
