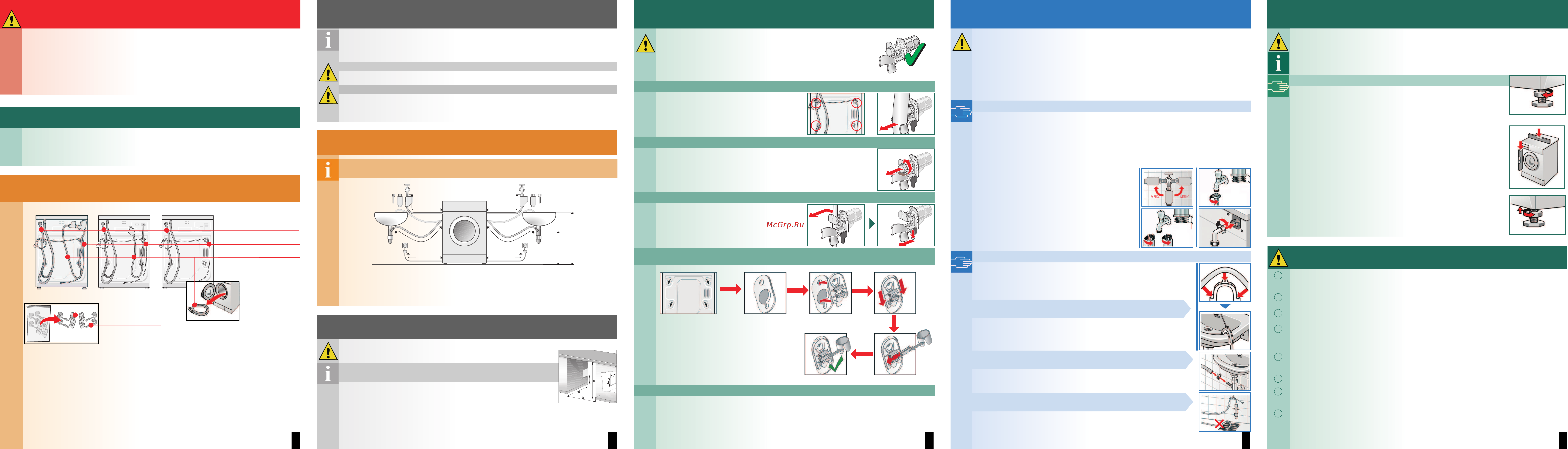

Указания по технике безопасности Стирально сушильная машина много весит соблюдайте осторожность поднимая ее Внимание Замерзшие шланги могут порваться или треснуты Не устанавливайте стирально сушильную машину в помещениях куда могут приникнуть морозные температуры и или на открытом воздухе Стирально сушильная машина может получить повреждения Не поднимайте машину за выступающие детали напр за загрузочный люк Дополнительно к приведенным здесь указаниям следует учитывать в частности предписания соответствующих предприятий во до и электроснабжения При наличии сомнений поручите выполнить подключение специалисту Шланги и провода необходимо расположить так чтобы исключить вероятность спотыкания Место установки Снятие транспортировочных креплений Устойчивость требуется в целях предотвращения перемещения машины по полу Поверхность на месте установки должна быть твердой и ровной Мягкие полы или половые покрытия не пригодны для установки Для получения оптимальных результатов сушки в помещении необходимо обеспечить хорошую вентиляцию А А Экологическая утилизация А При установке на цоколе Ножки стирально сушильной машины необходимо обязательно закрепить с помощью специальных накладок для крепления Номер для заказа WMZ 2200 WX 9756 Перед первым использованием прибора необходимо обязательно снять полностью 4 транспортировочных крепления и сохранять их в надежном месте При последующей транспортировке прибора транспортировочные крепления необходимо обязательно установить на место в целях предотвращения повреждений машины Стр 6 Винты и втулки храните в собранном виде При установке на деревянной опоре Установите стирально сушильную машину по возможности в углу помещения Привинтите к полу водостойкую деревянную плиту толщиной мин 30 мм Ножки стирально сушильной машины необходимо обязательно закрепить с помощью специальных накладок для крепления Номер для заказа см выше Подключение к водопроводу в зависимости от модели д Опасность поражения элентричесним тоном Ни в коем случае не погружайте в воду защитное устройство Аква стоп оснащено электрическим клапаном Чтобы избежать протеканий или убытков от воды следует обязательно соблюдать указания этого раздела Внимание Стирально сушильную машину следует подключать только к холодной питьевой воде Ни в коем случае не подключайте к смесителю безнапорного прибора для нагрева воды Используйте только шланг для подачи воды который входит в комплект поставки или приобретен в авторизованном специализированном магазине ни в коем случае не используйте бывший в употреблении шланг При наличии сомнений поручите выполнить подключение специалисту Комплект поставки в зависимости от модели Из открытого водопроводного крана вытекает минимум 8 л мин При более высоком давлении воды следует установить редукционный клапан в зависимости от модели Аква стоп Стандарт Aqua Secure Модель Левостороннее подключение Правостороннее подключение Внимание Внимание Винтовое соединение под давлением воды в водопроводе 4 Вставьте заглушки Зафиксируйте путем нажатия на стопорные крючки Вставьте держатели шланга Разница уровней между местом подсоединения к машине и сливом 60 см макс 100 см Встраивание под столешницу или в шкаф перед подключением к системе электро питания При сушке выделяется горячий воздух температурой до 60 С Ножку при этом следует удерживать в зафиксированном положении исключая возможность ее перемещения по высоте Внимание Завинченные контргайки всех 4 ножек прибора должны быть прижаты к корпусу А Электрическое подключение А Подключение стирально сушильной машины к сети переменного тока осуществляется только через розетку с заземляющим контактом установленную надлежащим образом в соответствии с предписаниями на стирально сушильной машине табличка с техническими характеристиками Слив в раковину Внимание Сливной шланг закрепите так чтобы он не соскользнул Внимание Не закрывайте пробкой сливное отверстие в раковине Л На табличке с техническими характеристиками приведено значение потребляемой мощности а также требуемая защита предохранителями Убедитесь при откачивании в том что вода стекает достаточно быстро Конец сливного шланга не должен погружаться в откачиваемую воду В противном случае вода может откачиваться обратно в стирально сушильную машину А Убедитесь в том что Слив в сифон Внимание Место соединения необходимо закрепить хомутом для шланга Встраивание в кухонный гарнитур встраивание под столешницу или в шкаф Необходимые габариты а 650 мм b 620 мм с 850 мм Стирально сушильную машину можно устанавливать только под сплошной столешницей скрепленной с соседней мбелью На месте установки необходимо обеспечить хорошую вентиляцию в противном случае результаты сушки не будут оптимальными Размеры вентиляционных отверстий предусмотрены на одной из сторон в зависимости от условий Поперечное сечение отверстия б х е 200 мм х 100 мм Высота над полом 1 365 мм Расстояние между стеной и прибором 50 мм 3 Затяните контргайку так чтобы она была прижата к корпусу А Сетевое напряжение должно соответствовать величине напряжения которая указана Встраивание прибора под столешницу или в шкаф А Слив воды Шланг слива воды Внимание нельзя перегибать и растягивать в длину Указание При использовании держателя шланга сокращается возможная длина шланга Можно приобрести в специализированном магазине или в службе сервиса Удлинитель для шланга Аква стоп или шланга для подачи холодной воды ок 2 50 м Номер для заказа У М22380 WZ10130 Удлиненный шланг для подачи воды ок 2 20 м для модели Стандарт Уровень для выравнивания Гаечный ключ SW13 для снятия транспортировочных креплений Стр 3 и SW17 для регулировки ножек прибора Стр 5 Стирально сушильная машина не должна шататься Проверьте выравнивание стирально сушильной машины с помощью уровня при необходимости скорректируйте Винтовые соединения затягивать только вручную герметичность в местах соединений Полезные инструменты 2 Путем вращения ножек измените высоту Внимание Все 4 ножки прибора должны прочно стоять на полу к водопроводному крану 2 Осторожно откройте водопроводный кран и проверьте 1 хомут для шланга 0 24 40 мм в продаже в специализированных магазинах для подключения к сифону Стр 4 Подключение к водопроводу Выровняйте стирально сушильную машину с помощью 1 Шланг для подачи воды подсоединить Наличие влаги в барабане обусловлено процессом конечного контроля В зависимости от вида подключения дополнительно требуется Для выравнивания стирально сушильной машины воспользуйтесь уровнем Шланг для подачи воды Внимание нельзя перегибать зажимать изменять или отрезать Оптимальное давление воды в водопроводной сети 100 1000 кПа 1 10 бар Длина шлангов и кабеля А Сильные шумы вибрация и перемещение машины по полу могут появиться вследствие ненадлежащего выравнивания 1 Отвинтите контргайку по часовой стрелке с помощью гаечного ключа Подача воды теряет прочность Утилизируйте упаковку в соответствии с экологическими требованиями Данный бытовой прибор обозначен в соответствии с Директивой ЕС 2002 96 ЕС Об отходах электротехнического электронного оборудования waste electrical and electronic equipment WEEE Директива определяет порядок сбора и утилизации старых бытовых приборов на территории всех стран ЕС Выравнивание штепсельная вилка и розетка соответствуют друг другу провода имеют достаточное поперечное сечение система заземления установлена надлежащим образом в соответствии с предписаниями 0 24 40 мм в продаже в специализированных магазинах А Замена сетевого кабеля если возникнет необходимость производится только квалифицированным электриком Сетевой кабель для замены можно приобрести в сервисной службе Слив в пластмассовую трубу с резиновой втулкой или в водосток Внимание Сливной шланг закрепите так чтобы он не соскользнул А Не допускается использование многоконтактных штепселей многогнездных штекерных соединений и удлинительного кабеля А В случае применения автомата защитного отключения разрешается использование только типа с этим обозначением БЗ Только это обозначение гарантирует соблюдение действующих в настоящее время предписании 5 Зафиксируйте шланги в держателях Штепсельную вилку нельзя вставлять или извлекать из розетки влажными руками нельзя тянуть за кабель а только за вилку ни в коем случае не извлекать из розетки во время работы прибора 2 5
