Protherm FS B500S 10004335 [4/9] Руководство по установке руководство по установке
![Protherm FS B500S 10004335 [4/9] Руководство по установке руководство по установке](/views2/1018694/page4/bg4.png)
6 7
Ø
b
D
B
J
I
H
G
F
E
t
C
A
2
1
7
6
5
4
3
8

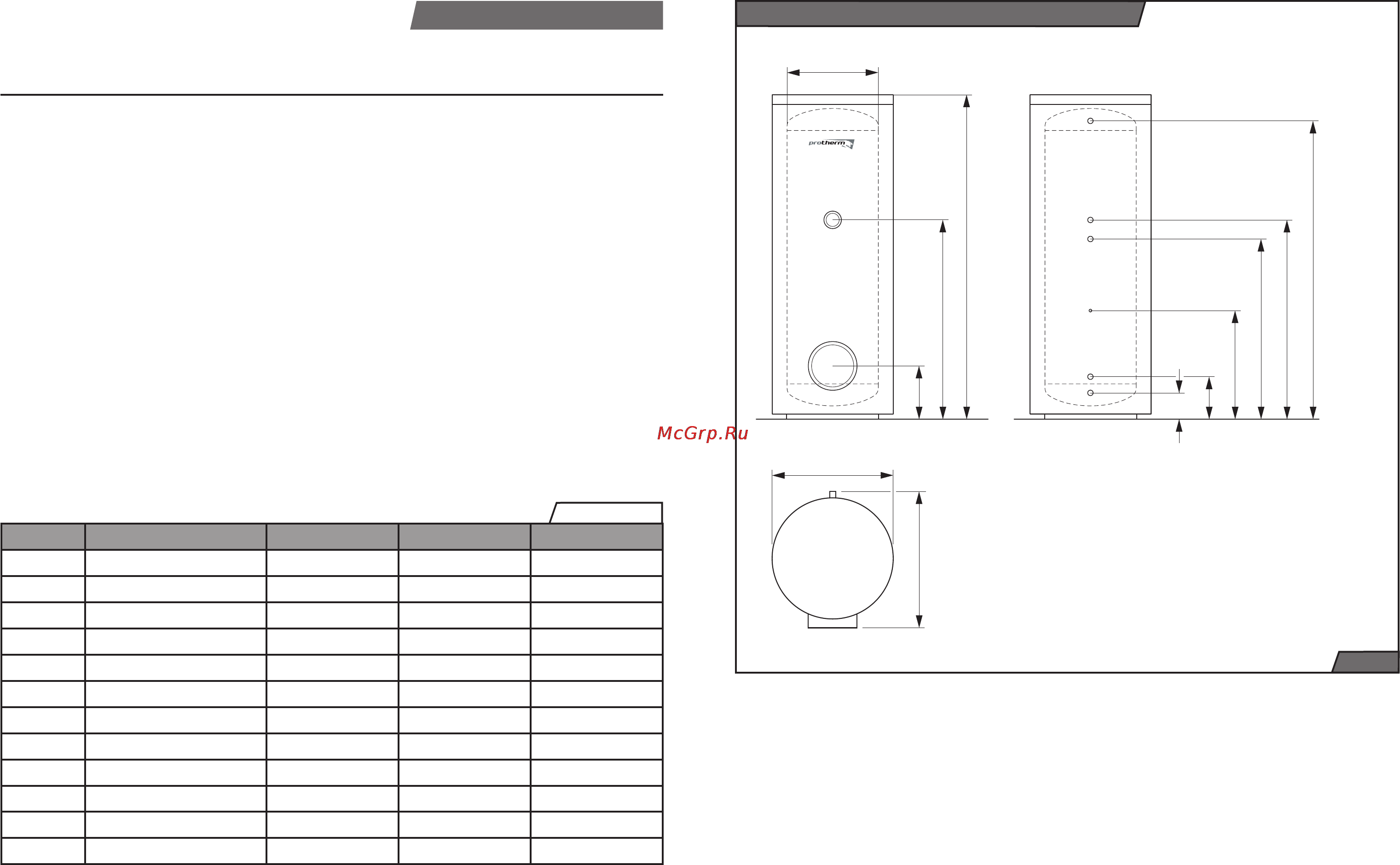

Присоединительные размеры накопительного бака
Рис.1
Обозначения:
1 Подключение нагревательного патрона
(G1 1/2)
2 Контрольное отверстие (O 120)
3 Выход горячей водопроводной воды (R1)
4 Подключение циркуляционной системы
(R3/4)
5 Вход отопительной воды (R1)
6 Патрон датчика отопления (O 12)
7 Выход отопительной воды (R1)
8 Вход холодной водопроводной воды
Руководство по установке
Руководство по установке
Установка накопительного бака
Требования к месту установки
Для предотвращения потерь тепла разме-
щайте накопительный бак для горячего во-
доснабжения в непосредственной близо-
сти основного источника тепла.
При выборе места установки необходимо
учитывать вес наполненного накопительно-
го бака:
например, B 300 S = 420 кг.
Накопительный бак для горячего водоснаб-
жения должен устанавливаться в помеще-
нии, защищенном от морозов.
Место установки необходимо выбирать так,
чтобы было можно эффективно осуще-
ствить подведение питьевой и отвод отопи-
тельной воды.
Предупреждение! Для предотвращения
потерь тепла подводку горячей воды необ-
ходимо тщательно заизолировать.
Установка накопительного бака
горячей воды
• Теплопроводящий накопительный бак рас-
паковывается на месте установки (1).
• Вертикальная установка накопительного
бака производится с помощью регулируе-
мых ножек (2)
Рядом с предохранительным клапаном ре-
комендуется разместить надпись следую-
щего содержания: „ Внимание! При нагре-
ве воды в накопительном баке из сливно-
го трубопровода, вытекает вода! Не закры-
вать!“
Размер Единица измерения B 300 S B 400 S B 500 S
A мм 1775 1470 1775
B мм 279 308 308
C мм 1086 862,5 1062,5
D мм 500 650 650
E мм 1632 1301 1601
F мм 1086 862,5 1062,5
G мм 981 760 960
H мм 581 510 610
I мм 216 245 245
J мм 130 159 159
b мм 660 810 810
t мм 725 875 875
Таблица 2
Содержание
- Накопительные баки b 300 400 500 s 1
- Руководство по установке руководство по установке 1
- Руководство по эксплуатации руководство по эксплуатации 1
- Содержание содержание 1
- Введение 2
- Защита перед замерзанием 2
- Изменения 2
- Использование по назначению 2
- Негерметичность 2
- Обеспечение безопасности оборудования и людей 2
- Описание оборудования 2
- Правила и инструкции 2
- Установка 2
- Ввод в действие 3
- Возможная комбинация 3
- Комбинация с отопительными приборами 3
- Нежелательная комбинация 3
- Перечень типов 3
- Предохранительный клапан и сточный трубопровод 3
- Рекомендуемая комбинация 3
- Руководство по эксплуатации руководство по эксплуатации 3
- Соответствие директивам 3
- Таблица 1 3
- Установка температуры воды в накопительном баке 3
- Уход 3
- Эксплуатация накопительного бака 3
- Обозначения 4
- Руководство по установке руководство по установке 4
- Таблица 2 4
- Требования к месту установки 4
- Установка накопительного бака 4
- Установка накопительного бака горячей воды 4
- Демонтаж изоляции 5
- Монтаж изоляции и обшивки 5
- Рис 5
- Рис 3 5
- Рис 4 5
- Рис 6 5
- Снимите крышку и заглушки 5
- Снятие обшивки 5
- Транспортировка без изоляции 5
- Транспортировка без обшивки 5
- Транспортировка без упаковки 5
- Транспортировка в упаковке 5
- Транспортировка к месту установки 5
- Ввод накопительного бака в эксплуатацию 6
- Инструктаж пользователя 6
- Обозначения 6
- Опорожнение накопительного бака горячей воды 6
- Подключение накопительного бака 6
- Предохранительные клапаны 6
- Рис 7 6
- Технический осмотр и уход 6
- Установка датчика 6
- Уход за защитным анодом 6
- Чистка внутреннего резервуара 6
- Магниевый анод 7
- Подключение 7
- Размеры накопительного бака 7
- Тепловые характеристики 7
- Технические параметры 7
- Уход за защитными магниевыми анодами 7
- Гарантия 8
- Гарантия и гарантийные условия 8
- B 300 s 9
- B 400 s b 500 s 9
- Косвенный нагрев горячей воды 9
- Накопительный бак горячей воды 9
- Номинальный объем 300 400 и 500 литров 9
- Руководство по эксплуатации и установке накопительного бака 9
