Технические параметры

Тип накопителя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B 300S .............B 400S ............B 500S

Номинальный объем накопителя . . . . . . . [л] . . . . . . 300 ...................400 .................. 500

Действительный объем накопителя . . . . . [л] . . . . . . 295 ...................404 .................. 496

Макс.рабочее давление накопителя . . . . [бар] . . . . . . 10 .....................10 ..................... 10

Макс.рабочее давление системы отопл . [бар] . . . . . . 10 .....................10 ..................... 10

Макс. температура воды . . . . . . . . . . . . . . [°C] . . . . . . . 85 .....................85 .................... 85

Макс.температура на выводе отоп.воды . [°C] . . . . . . 110 ...................110 ................... 110

Потери энергии в режиме готовности . [кВт/день] . . . .1,8 ................... 2,0 ....................2,2

Тепловые характеристики

Площадь нагрева теплообменника . . . . . . [м

] . . . . . . .1,6 ................... 1,5 ....................2,1

Объем отопительной воды

в теплообменнике . . . . . . . . . . . . . . . . . . . . [л] . . . . . . 10,7 ................... 9,9 ...................14,2

Потери давления в теплообменнике при

макс. расходе отопительной воды . . . . .[мбар] . . . . . . 75 .....................75 ................... 125

Расход теплоносителя . . . . . . . . . . . . . . .[л/час] . . . . . 2000 .................2000 ................ 2700

Расход горячей воды при 45/10 °C . . . . [л/10 мин.] . . . 462 ...................519 .................. 591

Постоянная мощность нагрева горячей

воды до температуры отопительной

воды 85/65 °C . . . . . . . . . . . . . . . . . . . . . . [кВт] . . . . . . 46 .....................46 .................... 62

Постоянный расход горячей воды при

температуреОтопительной

воды 85/65 °C . . . . . . . . . . . . . . . . . . . . . .[л/час] . . . . . 1130 .................1300 ................ 1523

Характеристика мощности . . . . . . . . . . . . [N

] . . . . . . 11,0 .................. 15,0 ..................19,0

Подключение

Подача водопроводной воды . . . . . . . . . [резьба] . . . . .R1 .................... R1 ....................R1

Подключение линии циркуляции . . . . . . [резьба] . . . . R¾ ...................R¾ ................... R¾

Подключение прямои и обратной

линий ОВ . . . . . . . . . . . . . . . . . . . . . . . . . [резьба] . . . . .R1 .................... R1 ....................R1

Размеры накопительного бака

Ширина с обшивкой . . . . . . . . . . . . . . . . . .[мм] . . . . . . 660 ...................810 ................... 810

Глубина с обшивкой . . . . . . . . . . . . . . . . . . .[мм] . . . . . . 725 ...................875 .................. 875

Высота . . . . . . . . . . . . . . . . . . . . . . . . . . . . .[мм] . . . . . . 1775 .................1470 ................ 1775

Внешний диаметр резервуара

без изоляции . . . . . . . . . . . . . . . . . . . . . . . .[мм] . . . . . . 500 ...................650 .................. 650

Вес, включая упаковку и изоляцию . . . . . [кг] . . . . . . 125 ...................145 .................. 165

Вес наполненного накопителя . . . . . . . . . . [кг] . . . . . . 420 ...................549 .................. 661

При чистке внутреннего резервуара посту-

пайте следующим образом:

• Произведите опорожнение накопителя

• Снимите крышку с отверстия для чистки.

• Резервуар промойте напором воды. При

необходимости устраните осевшую на

стенки резервуара накипь с помощью де-

ревянного или пластмассового скребка.

Предупреждение! При чистке следите за

тем, чтобы не повредить эмалированные

нагревательные элементы или внутренние

поверхности.

• Установите на место крышку, а соответ-

ствующие уплотняющие прокладки на от-

верстие для чистки.

• Тщательно затяните винты.

Предупреждение! Старые или поврежден-

ные прокладки необходимо заменить.

• Наполните накопитель и проверьте его

герметичность.

Опасность получения ожегов горячей во-

дой!

Сточный трубопровод, подключенный

к предохранительному клапану на накопи-

тельном баке для ГВС, должен быть посто-

янно открыт.

Время от времени необходимо проверять

работоспособность предохранительного

клапана посредством его продувки, в про-

тивном случае нельзя исключить возмож-

ность повреждениея накопительного бака.

Уход за защитными магниевыми

анодами

Накопители оснащены защитным магние-

вым анодом, срок службы которого - при-

близительно 5 лет. Для проведения работ

по уходу снимите пласмассовую крышку и

ослабьте крепление анода с помощью на-

садного ключа SW 27.

Визуальный контроль: выберите магниевый

защитный анод (1) и проверьте степень его

износа.

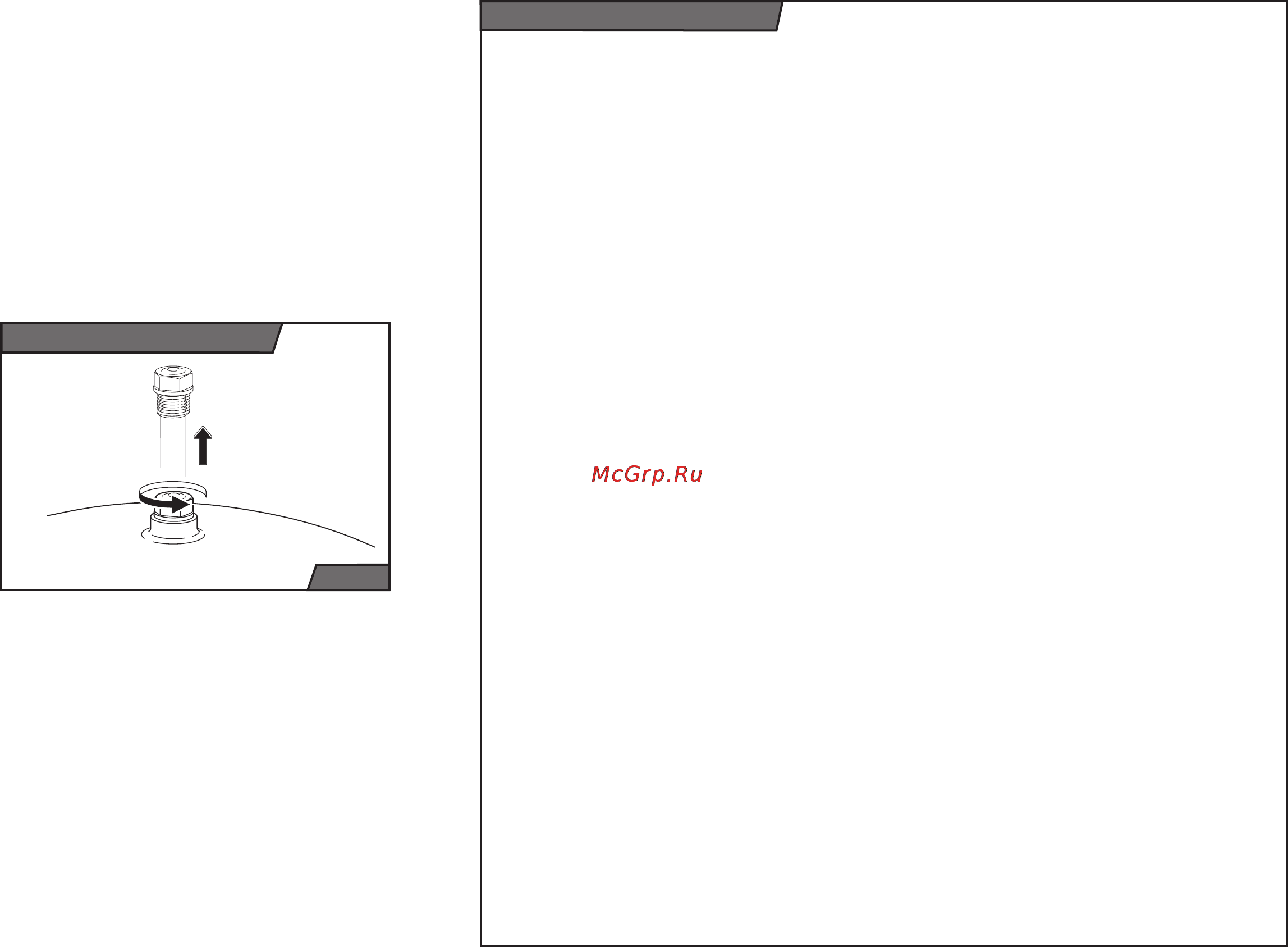

Магниевый анод

Рис. 8

Контроль состояния магниевого анода в

первый раз проводится после двух лет экс-

плуатации. В последствии его контроль про-

изводится раз в год. При необходимости за-

мените изношенный анод за новый, ориги-

нальный.

В качестве альтернативы может быть ис-

пользован анод с питанием от постороннего

источника тока.
