Protherm FS B500S 10004335 [6/9] Ввод накопительного бака в эксплуатацию

10 11

Ввод накопительного бака в эксплуатацию

Накопительный бак после успешной уста-

новки необходимо наполнить водой как со

стороны отопления, так и со стороны водо-

проводной воды. Поступайте при этом сле-

дующим образом:

• Со стороны отопления наполняйте бак че-

рез соединительную трубку для наполне-

ния и опорожнения котла.

• • Проверьте герметичность накопительно-

го бака и остального оборудования.

• Со стороны водопроводной воды бак за-

полняется через вход холодной воды, а

воздух выпускается через выход горячей

воды.

• Проверьте функционирование и правиль-

ную настройку всех регулирующих и кон-

трольных устройств.

• Если используете регулятор, установите

на нем тумблер или время начала нагрева

накопительного бака.

• Введите в действие отопительный котел.

Инструктаж пользователя

Ознакомьте заказчика с управлением и

функциями прибора.

При этом необходимо выполнить следую-

щее:

• Передайте пользователю на хранение ру-

ководство по установке и обслуживанию,

а также остальную документацию к обо-

рудованию.

• Дайте указания по установке правильного

и экономного режима температур.

• Объясните необходимость регулярного

технического обслуживания оборудова-

ния.

Технический осмотр и уход

Уход за защитным анодом

Магниевый анод необходимо визуально про-

контролировать на износ через два года по-

сле ввода в эксплуатацию. Следующий по-

сле этого контроль необходимо проводить

раз в год. В случае сильного износа анод

необходимо заменить на новый.

Опорожнение накопительного бака

горячей воды

Предупреждение! Также не рекомендуется

отключать накопительный бак на длитель-

ный период, чтобы исключить возможность

его замерания. В случае отключения обору-

дования, находящегося в неотапливаемом

помещении, на длительное время его необ-

ходимо опорожнить в следующем порядке:

• Перекройте подводящий трубопровод хо-

лодной воды.

• Снимите переднюю крышку.

• Закрепите шланг на сливном патрубке на-

копительного бака.

• Поместите свободный конец шланга на

подходящее для оттока место. Откройте

сливной кран.

• Для выпуска воздуха и окончательного

опорожнения водопровода откройте ме-

сто забора горячей воды, расположенное

на самом высоком уровне.

Угроза получения ожегов! Запомните, что

в зависимости от установленного значения

из места забора и места опорожнения мо-

жет вытекать горячая вода с температурой

до 85 °C!

• Когда вся вода вытечет, снова перекройте

место забора горячей воды и закройте

сливной кран.

• Шланг отсоедините.

• Закрепите переднюю стенку бака.

Чистка внутреннего резервуара

Чистка внутреннего резервуара накопи-

тельного бака осуществляется в контуре с

водопроводной водой, а поэтому необходи-

мо следить за соответствующей гигиеной

чистящих инструментов и средств.

• На трубопровод холодной воды между

входом накопительного бака и предохра-

нительным клапаном установите Т-муфту

для опорожнения накопительного бака.

• проведите монтаж трубопровода горячего

водоснабжения (3) и, при необходимости,

циркуляционного трубопровода (4).

Предупреждение! Располагаемая поте-

ря тепла может происходить из-за наличия

циркуляционного трубопровода. Поэтому

монтаж трубопровода целесообразен толь-

ко при широко разветвленной сети тепло-

снабжения. Если наличие циркуляционно-

го трубопровода необходимо, циркуляцион-

ный насос рекомендуется оснастить реле

временного включения.

Опасность получения ожегов! Помните,

что циркуляционный трубопровод не может

иметь термостатический смеситель горя-

чей воды по причине отсутствия необходи-

мой защиты от ожегов паром. В данном слу-

чае, термостатический смеситель горячей

воды устанавливается вне циркуляционно-

го контура.

• Не используемое подсоединение заблоки-

руйте крышкой из нержавеющей стали,

или обеспечьте электрическое переклю-

чение.

Предупреждение! Все соединения выпол-

ните посредством переходников.

Установка датчика

Если датчик накопительного бака не входит

в комплект поставки Вашего отопительного

прибора, закажите указанный датчик, вы-

брав его из предлагаемого ассортимента

Protherm.

• Датчик накопительного бака (1) или дат-

чик температуры (2) опустите до упора в

погружной патрон.

Eсли Ваш отопительный прибор не содер-

жит индикатор температуры в накопитель-

ном баке, закажите термометр горячей

воды, выбрав его из предлагаемого ассор-

тимента Protherm.

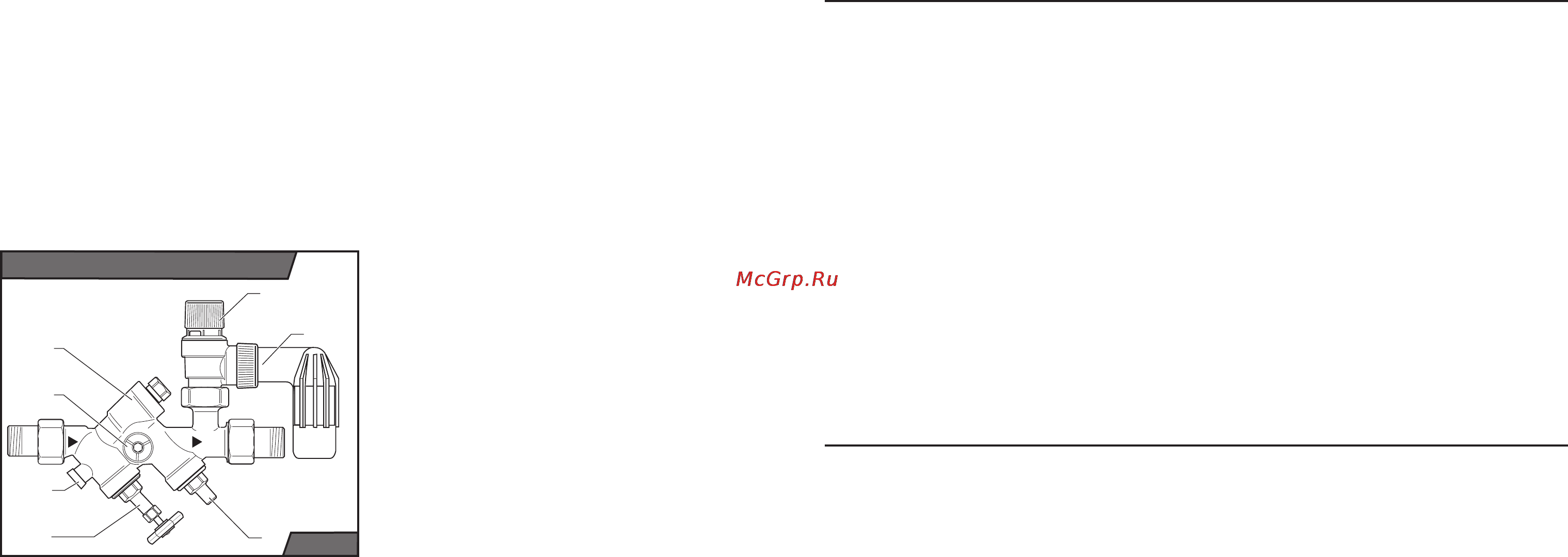

Обозначения:

1 Воздуховыпускающий клапан

2 Сливной трубопровод

3 Запорный клапан

4 Запорный клапан ручной

5 Испытательная заглушка

6 Ввод для манометра

7 Ограничитель обратного потока

Предохранительные клапаны

Рис. 7

Подключение накопительного бака

Порядок действий при установке накопи-

тельного бака (см. рис. 1):

• Подсоедините к накопительному баку

входные (5) и выходные (7) трубопроводы

отопления.

• Проведите монтаж водопровода (8) и не-

обходимой предохранительной арматуры:

Если предполагаемое давление воды в ме-

сте установки ниже 10 бар, достаточно уста-

новить предохранительный клапан DN 25.
