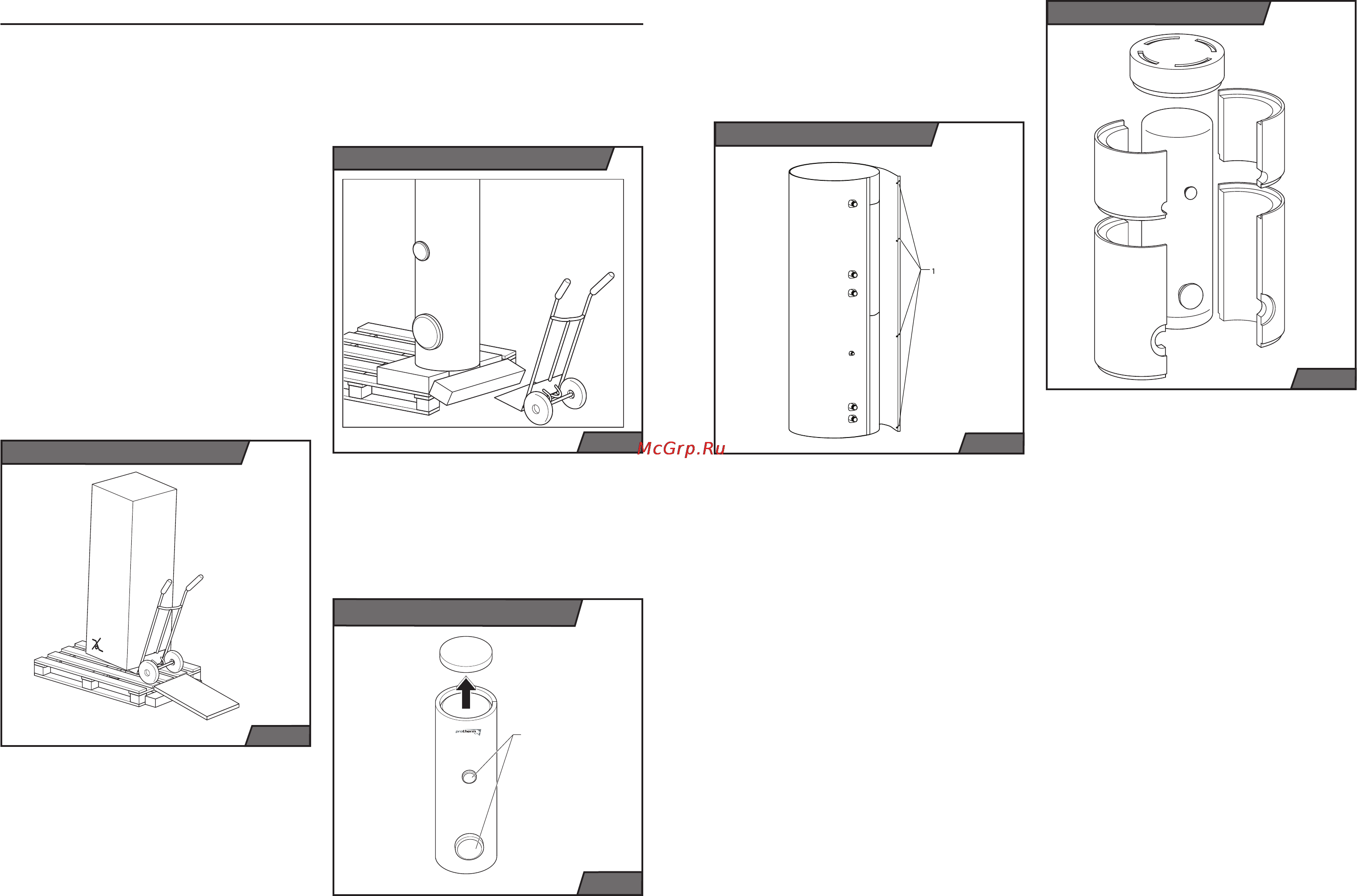

Protherm FS B500S 10004335 [5/9] Транспортировка к месту установки

8 9

Транспортировка без изоляции

• С помощью ножа разрежьте клеющую

ленту спереди и сзади.

• Сначала снимите нижнюю половину изо-

ляции, потянув ее в бок, а потом и верх-

нюю половину.

• Исходя из размеров оборудования демон-

тируйте верхнюю часть изоляции или

крышку.

Демонтаж изоляции

Рис. 6

Монтаж изоляции и обшивки

При монтаже изоляции и обшивки действуй-

те в обратном порядке:

• Монтаж обшивки необходимо производить

сверху вниз, а части изоляции фиксиро-

вать в местах соединения.

Предупреждение! Клеящие ленты нахо-

дятся на бумаге в правой нижней части.

• Монтаж обшивки производится следую-

щим способом: планку с отверстиями по-

местите на фиксирующие штифты и за-

крепите ее винтами

• Наденьте крышку и переднюю часть об-

шивки.

• В целях предупреждения потерь тепла

проверьте правильность положения пе-

редней части обшивки.

• С помощью регулируемых ножек установь-

те накопительный бак в вертикальное по-

ложение.

• Ослабте 4 винта (1) в задней части нако-

пительного бака

• Возьмите обшивку в руки и обойдите на-

копительный бак кругом так, чтобы об-

шивка в Вашей руке свернулась в рулон.

Снятие обшивки

Рис.5

Транспортировка к месту установки

Накопительный бак поставляется в собран-

ном виде. Существует несколько спосо-

бов доставки накопительного бака к месту

установки.

• Если позволяют условия строительства,

то непосредственно в упаковке

• Без упаковки и в собранном виде, если по-

зволяют условия трассы

• Без обшивки и изоляции в случае, если

двери слишком узкие или по причине со-

хранности обшивки

Время демонтажа и монтажа обшивки, вы-

полняемых одним человеком - приблизи-

тельно 10 минут.

Предупреждение! При транспортиров-

ке накопительного бака к месту установки

необходимо следить за тем, чтобы не по-

вредить изоляцию на дне накопительного

бака.

Транспортировка без обшивки

• Снимите с накопительного бака крышку.

• Вытяните обе части обшивки (1), разме-

щенные в передней части накопительного

бака.

Снимите крышку и заглушки

Рис. 4

Рис. 3

Транспортировка без упаковки

Транспортировка в упаковке

Рис.2

Транспортировка без упаковки

• Снимите верхнюю подложку и картонную

коробку.

• Переместите накопительный бак на ниж-

ней подложке с поддона так, чтобы было

возможно сломать нижнюю подложку в

обозначенном месте.

• Поместите перед поддон ручную тележку

и погрузите на нее накопительный бак.
