Глава 4. Установка и подключение IP-видеодомофона
Руководство по монтажу IP-видеодомофона DS03M(P)
15

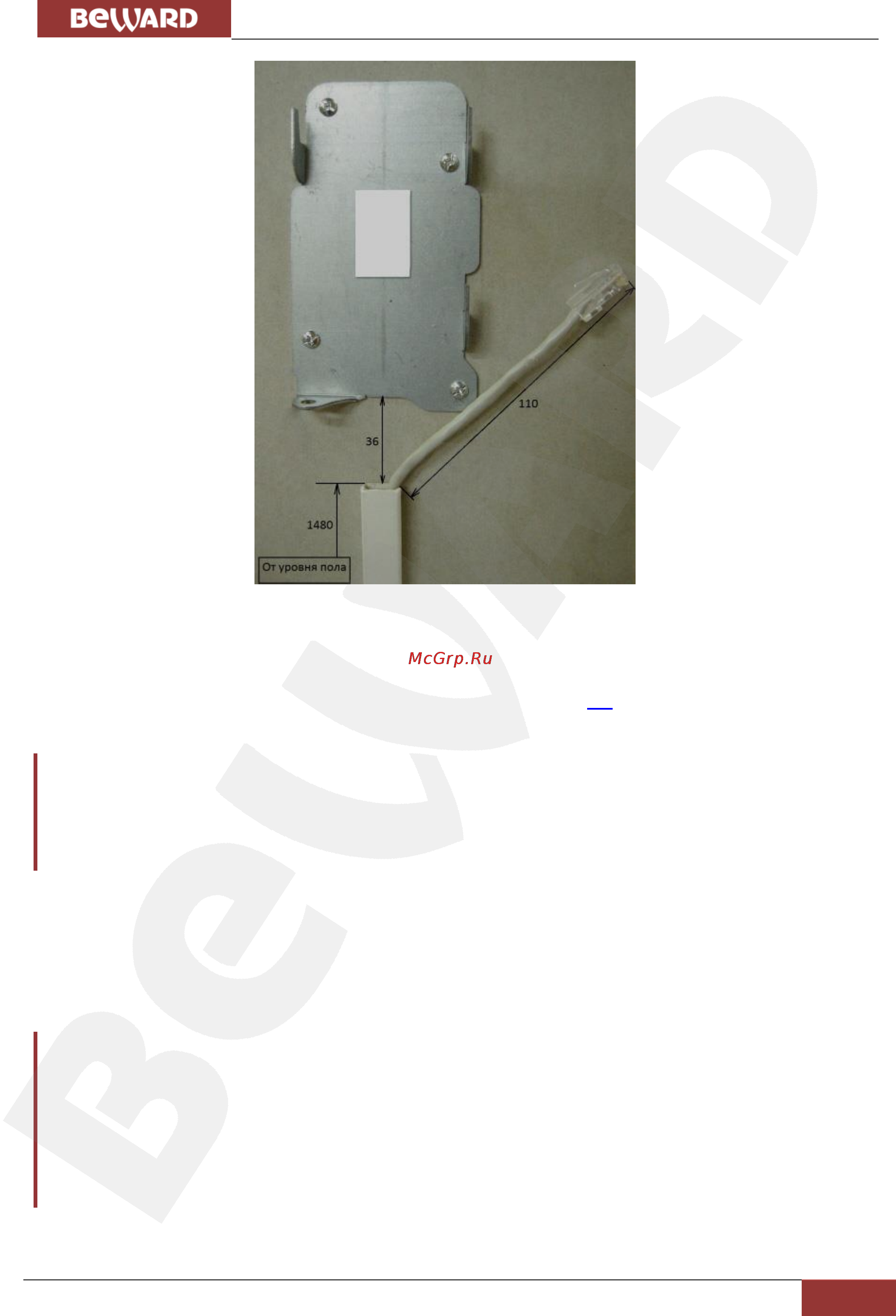

Рис. 4.3
Шаг 5: используя коннекторы RJ45-S01 из комплекта поставки и устройство для
обжима разъемов (кримпер), обожмите кабель типа «витая пара». Более подробно
изготовление данного кабеля («патч-корда») описано в пункте 4.4.
ВНИМАНИЕ!
Кабель патч-корд для соединения контроллера с вызывной панелью должен иметь коннектор RJ45-
S01 со стороны подключения к вызывной панели! Кабель с коннектором другой формы подключить
к вызывной панели невозможно!
Кабель типа «витая пара» (категории 5е UTP/FTP) для соединения вызывной панели
и контроллера вызывной панели должен иметь «прямую» обжимку, то есть положение
проводников в разъемах с обоих концов должно быть одинаково.
ВНИМАНИЕ!
Поломка устройства в результате применения кабеля с обжимкой, отличной от «прямой», не
является гарантийным случаем.
Для соединения вызывной панели и контроллера вызывной панели используйте кабель
минимально возможной длины. При использовании кабеля, длиной более 10 метров,
работоспособность IP-видеодомофона не гарантируется.
