Глава 4. Установка и подключение IP-видеодомофона
Руководство по монтажу IP-видеодомофона DS03M(P)
18

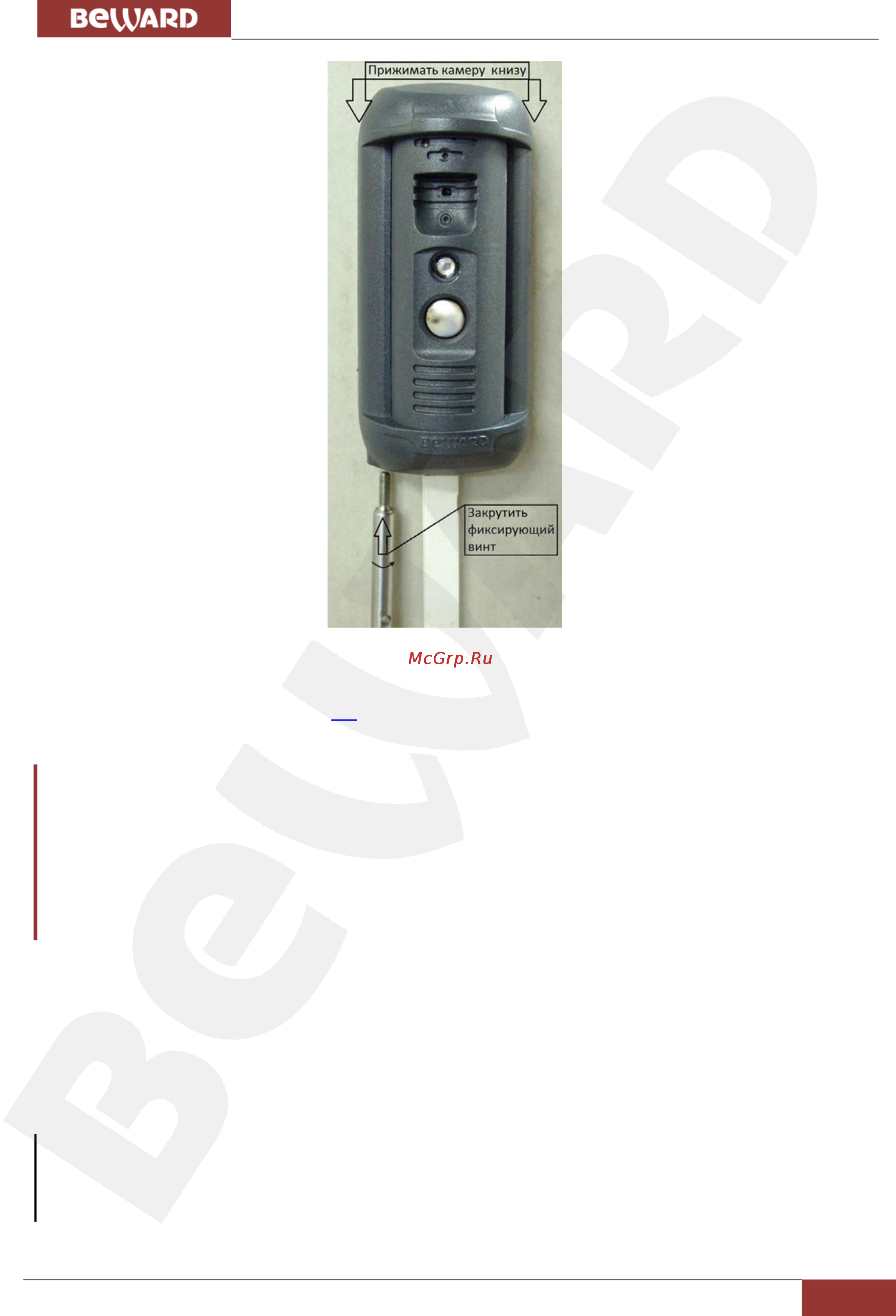

Рис. 4.7
Шаг 11: обожмите обратный конец кабеля типа «витая пара» в соответствии с
порядком, приведенным в пункте 4.4.
ВНИМАНИЕ!
Кабель типа «витая пара» (категории 5е UTP/FTP) для соединения вызывной панели и
контроллера вызывной панели должен иметь «прямую» обжимку, то есть положение проводников
в разъемах с обеих сторон должно быть одинаково.
Поломка устройства в результате применения кабеля с обжимкой, отличной от «прямой», не
является гарантийным случаем.
Шаг 12: Подключите обжатый конец кабеля к разъему RJ45 (ETHERNET)
контроллера вызывной панели DS03M(C1) / DS03M(C1P) / NC301P2 (Рис. 3.5, 3.6).
Шаг 13: подключите контроллер замка к терминальному разъему контроллера
вызывной панели. Рекомендуемые схемы подключения приведены ниже.
ПРИМЕЧАНИЕ!
На схемах 2, 3 (Рис. 4.9, 4.10) изображен контроллер вызывной панели DS03M(C1P). Для
контроллера NC301P2 подключение выполняется аналогично.
