7 – рамка кронштейна: совместно с монтажной планкой служит для фиксации

вызывной панели на поверхности установки.

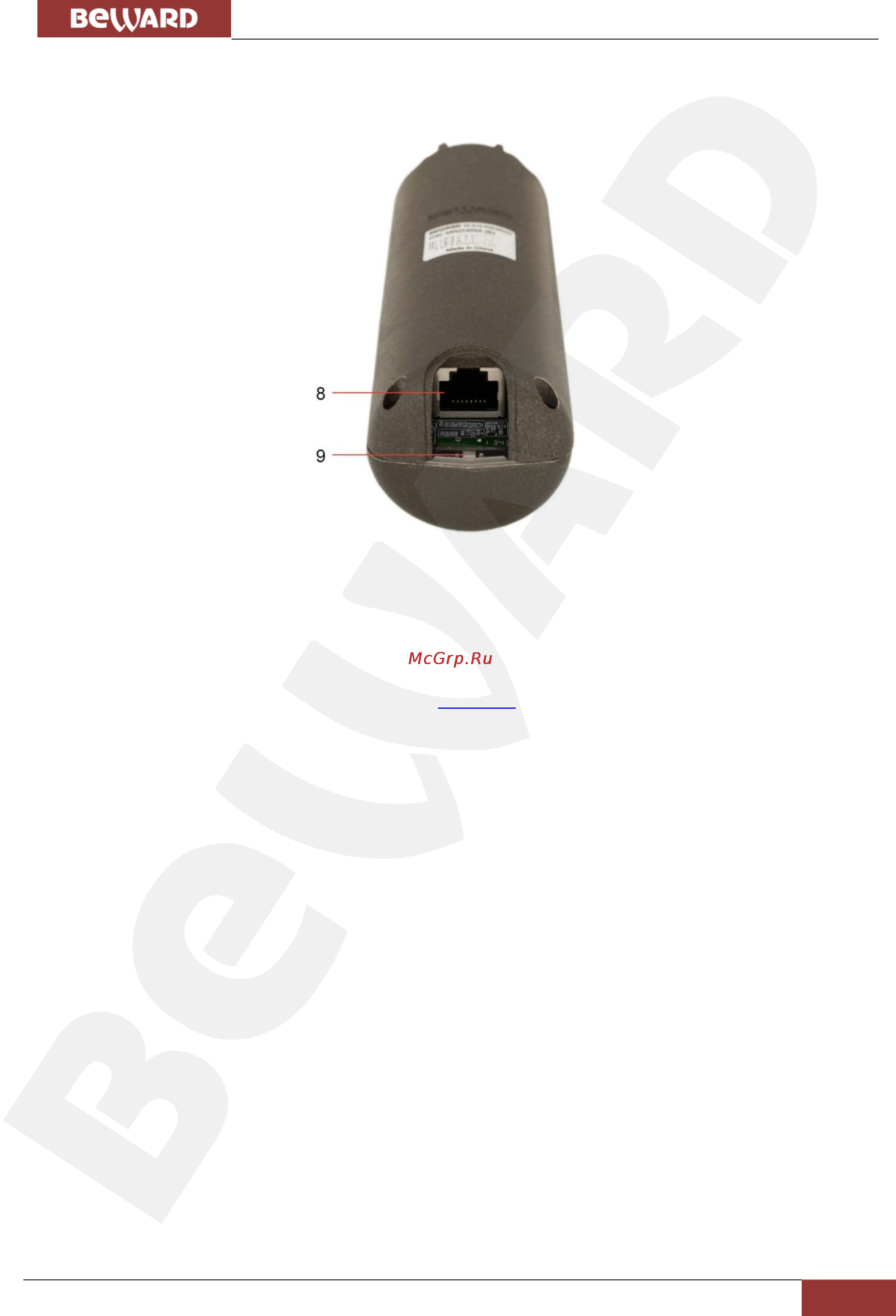

Рис. 3.2

8 – гнездо сетевого разъема RJ45: данное гнездо (Рис. 3.2) предназначено для

соединения вызывной панели с контроллером DS03M(C1) / DS03M(C1P) / NC301P2 с

помощью кабеля патч-корд. Кабель изготавливается самостоятельно с использованием

коннекторов RJ45 из комплекта поставки (см. пункт 4.4).

9 – сброс настроек: данная кнопка предназначена для сброса всех настроек IP-

видеодомофона в заводские установки. Для сброса настроек необходимо в течение десяти

секунд нажать кнопку сброса три раза с промежутками в одну и более секунды между

нажатиями.

3.2. Основные элементы контроллера

Контроллер вызывной панели IP-видеодомофона – это устройство, предназначенное

для обеспечения электропитания вызывной панели, подключения IP-видеодомофона к сети,

обработки сигнала открытия замка входной двери, а также сигналов других устройств,

которые могут быть подключены к контроллеру.

IP-видеодомофон DS03M(P) может комплектоваться одноканальным либо

трехканальным контроллером вызывной панели.

На одной стороне контроллера DS03M(C1) / DS03M(C1P) / NC301P2 находится

гнездо сетевого разъема RJ45 (ETHERNET), предназначенное для соединения

контроллера с коммутатором (или маршрутизатором) Вашей локальной сети (Рис. 3.3, 3.4).
