Глава 3. Размеры и основные элементы устройства
Руководство по монтажу IP-видеодомофона DS03M(P)
8

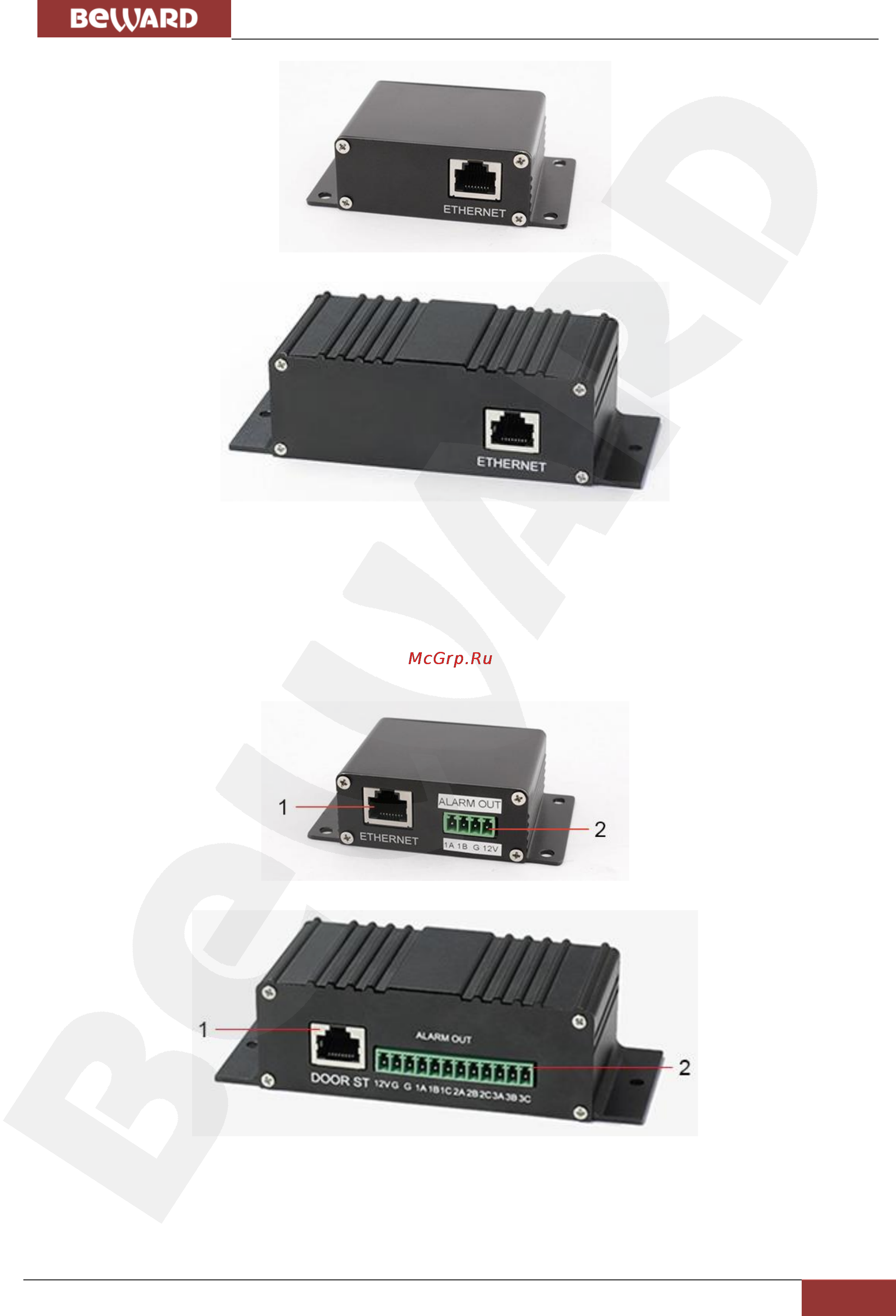

Рис. 3.3. Контроллер DS03M(C1) / DS03M(C1P)
Рис. 3.4. Контроллер NC301P2
Для поддержки питания по PoE используется модель контроллера DS03M(C1P) или
NC301P2 и коммутатор (или маршрутизатор) с поддержкой PоE 802.3af Class 0 либо
инжектор PoE 802.3af Class 0.
На другой стороне контроллера DS03M(C1) / DS03M(C1P) / NC301P2 находятся
следующие элементы (Рис. 3.5, 3.6):
Рис. 3.5. Контроллер DS03M(C1) / DS03M(C1P)
Рис. 3.6. Контроллер NC301P2
1 – гнездо сетевого разъема RJ45 (ETHERNET): данное гнездо предназначено для
соединения контроллера DS03M(C1) / DS03M(C1P) / NC301P2 с вызывной панелью с
