12
14. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Предупреждение:
Всегда отключайте станок от источника питания перед началом обслуживания.
14.1. Постоянно перед подключением станка проверяйте исправность шнура питания. При необходимости
замените.
14.2. После окончания работы со станком очистите станок от пыли, опилок и грязи (смолы), насухо
протрите; неокрашенные поверхности смажьте тонким слоем машинного масла. Не допускайте попадания
воды и масла на
ремённую передачу и электрооборудование станка.
14.3. Необходимо регулярно очищать приводные звездочки и цепи от пыли и грязи с помощью щетки и
сжатого воздуха. Налипание на цепи и звёздочки могут привести к растяжению цепи, и, как следствие - к
поломке. Регулярно очищайте ремни и шкивы. Грязные шкивы и ремни могут привести к
проскальзыванию.
14.4. Регулярно очищайте рабочий стол и ролики, производите смазку подшипников строгального вала.
14.5. Очищайте неокрашенные поверхности столов с применением керосина с последующим покрытием
поверхности тонким слоем состава для лучшего скольжения заготовки.
14.4. Своевременно проверяйте и, при необходимости, производите натяжение ремней. Для новых ремней
при работе станка свойственно некоторое время естественное растяжение. Изношенные
ремни заменяйте
только комплектами.
14.4. Своевременно проверяйте и, при необходимости, доливайте, выкрутив масляную пробку (45),
трансмиссионное масло в редуктор автоматической подачи станка до середины окна уровня масла (43),
Рис.13.
14.6. Во избежание работы станка с повышенной нагрузкой периодически проверяйте заточку ножей. При
необходимости производите заточку ножей (шлифовка на специальном оборудовании). При
необходимости заточки
даже одного ножа, чтобы не нарушить балансировку рабочего вала, необходимо
затачивать все ножи строгального вала до одинаковых размеров. Замену ножей производите только
комплектами (из одной партии).
14.7. Для безопасной и надежной работы станка помните, что ремонт, обслуживание и регулировка станка
должны проводиться в условиях сертифицированных сервисных центров с использованием только
оригинальных
запасных частей и расходных материалов.
14.8. Останавливайте станок, проверяйте состояние крепления и положения всех сопрягаемых деталей,
узлов и механизмов станка через 50 часов наработки.
15. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Неисправность Возможная причина Действия по устранению
1. Нет напряжения в сети питания 1. Проверить наличие напряжения в сети
2. Неисправен выключатель 2. Проверить выключатель
3. Статор или якорь сгорели
3. Обратиться в специализированную мастерскую
для ремонта.
1. Двигатель не
запускается
4. Питание не поступает, так как
сетевой выключатель разомкнут
4. Установить предохранитель или контрольный
выключатель
1. Низкое напряжение 1. Проверить напряжение в сети
2. Перегрузка по сети 2. Проверить напряжение в сети
3. Сгорела обмотка или обрыв в
обмотке
3. Обратиться в специализированную мастерскую
для ремонта
2. Двигатель не
развивает
полную скорость
и не работает на
полную
мощность
4. Слишком длинный
удлинительный шнур
4. Заменить шнур на более короткий, убедитесь,
что он отвечает требованиям п.5.2.4.
1. Двигатель перегружен
1. Уменьшить скорость подачи заготовки или
глубину строгания
2. Обмотки сгорели или обрыв в
обмотке
2. Обратиться в специализированную мастерскую
для ремонта
3.Двигатель
перегревается,
останавливается
, размыкает
прерыватели
предохранителе
й
3. Предохранители или
прерыватели имеют
недостаточную мощность
3. Установить предохранители или прерыватели
соответствующей мощности
1. Не заточены ножи 1. Заточить ножи
2. Не отрегулированы ножи 2. Правильно установить выступ ножей
3. Неоднородность материала
заготовки
3. Использовать заготовку из однородного
материала
4. Повышенная
вибрация
4. Прочие причины 4. Проверить станок в специализированной
мастерской
9
10.2.3. Ослабьте фиксацию прижимной планки (40), вращая специальные болты (41) по часовой стрелке.
10.2.4. Опорной поверхностью (базой для установки) строгальных ножей (39) являются головки болтов (37).
Вращая по часовой стрелке, максимально утопите болты (37), установив положение ножей (39) близко к
минимальному вылету относительно строгального вала (38). Слегка зафиксируйте прижимную планку (40)
специальными болтами (41), вращая их против часовой стрелки.
10.2.5.
Калибр (36) для установки строгальных ножей (39) плотно прижмите к строгальному валу (38).
Вращением против часовой стрелки болтов (37) установите вылет режущей кромки строгальных ножей (39) до
касания с центральной частью рабочей поверхности калибра (36). Положение зафиксируйте сначала крайними
специальными болтами (41), затем средними, далее – в любой последовательности.
Надёжно зафиксируйте положение ножей (39) на строгальном валу (38) прижимной планкой (40).
10.2.6.
Как показано на Рис.6, установите кожух (17) и патрубок пылесборника (18). Установите стойку (7)
совместно с поддерживающим роликом (8).
Высота ножей должна быть отрегулирована каждый раз, когда ножи демонтировались по тем или иным
причинам. ( Не забудьте установить защитный кожух после монтажа и регулировок ножей).
Внимание
Режущая кромка строгальных ножей очень хрупкая. Во избежание сколов кромки будьте
внимательны, манипулируя вблизи их калибром для установки высоты ножей.
Чтобы избежать несчастных случаев во время строгания, необходимо произвести надежную фиксацию
узла установки строгальных ножей только специальными болтами.

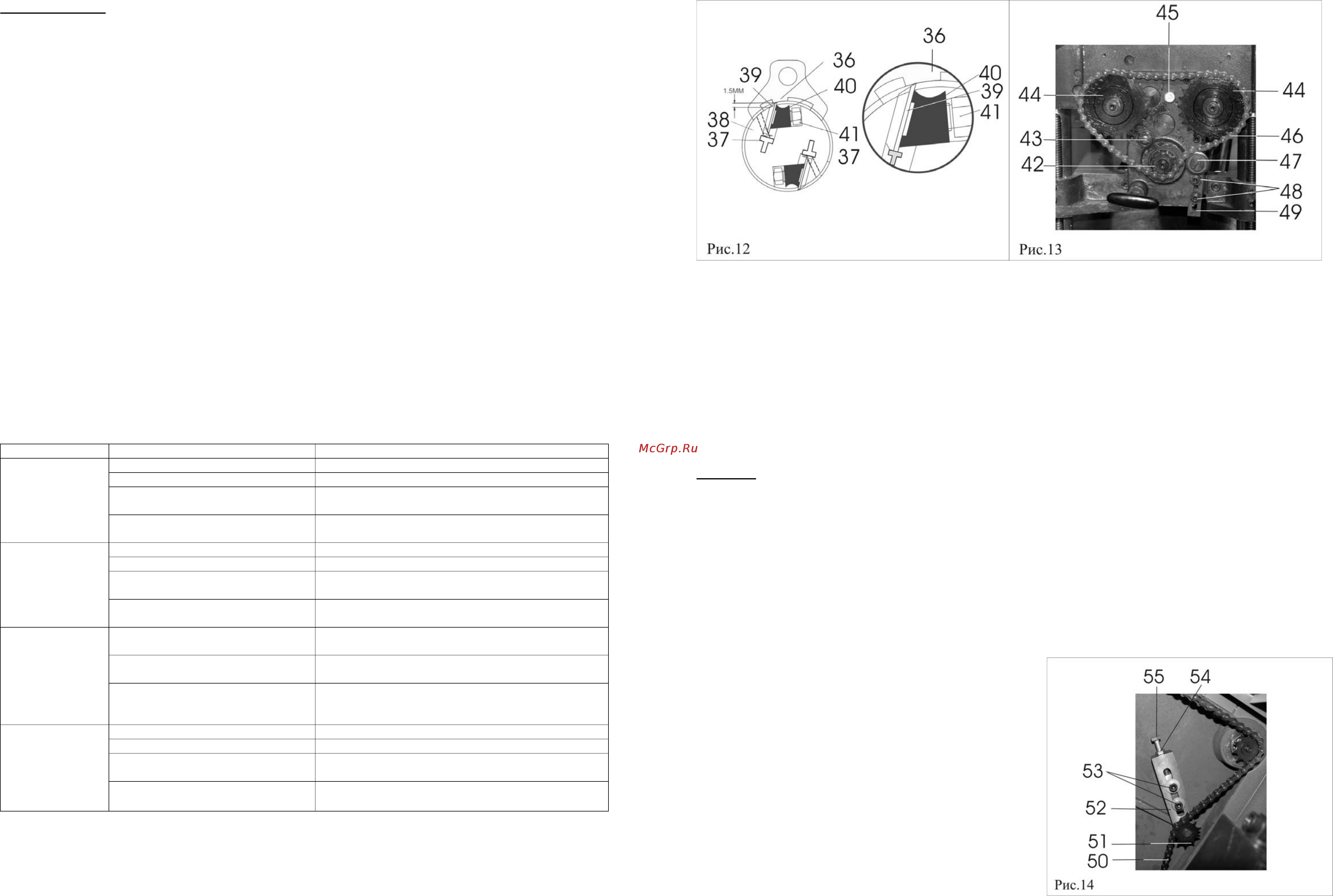

10.3. Регулировка натяжения цепи механизма автоматической подачи заготовки (Рис.13)
10.3.1. В процессе работ,
ввиду естественного растяжения цепи (46), особенно в начале эксплуатации станка
(первые 50 часов наработки), по мере необходимости производите натяжение цепи (46).
10.3.2. Отключите станок от питающей сети, выкрутите винты крепления (10), демонтируйте защитный кожух
(11), Рис.2.
10.3.3. Ослабьте фиксацию болтов (48), переместите планку (49) с натяжным роликом (47) так, чтобы выбрать
провисание цепи (46). Болтами (48) зафиксируйте положение планки (49) с натяжным
роликом (47). Чрезмерное
натяжение цепи (46) может привести к её преждевременному износу и поломке звёздочек (42,44), а
недостаточное натяжение - к её соскакиванию и, как следствие, к поломкам.
10.3.3. Установите и винтами крепления (10) зафиксируйте защитный кожух (11), Рис.2.
10.4. Регулировка натяжения цепи механизма для
установки высоты рабочего стола (Рис.14)
10.4.1. Отключите станок от питающей сети.
Демонтируйте передний
кожух (13), Рис.2.
10.4.2. Ослабьте фиксацию болтов (53) и контргайки
(54). Вращением регулировочного болта (55)
переместите планку (52) с натяжной звёздочкой (51) так,
чтобы выбрать провисание цепи (50). Контргайкой (54) и
болтами (53) зафиксируйте положение планки (52) с
натяжной звёздочкой (51).
Чрезмерное натяжение цепи (50) может привести к её
преждевременному износу и поломке звёздочек
передаточного механизма, а недостаточное натяжение -
к её соскакиванию
и, как следствие, к поломкам.
10.4.3. Установите и закрепите передний кожух (13),
Рис.2.
