РАСПРЕДЕЛИТЕЛЬ АВТОМАТИЧЕСКОЙ ПОДАЧИ

*- позиция по схеме сборки (схема 2)

№

Код Наименование детали №

Код Наименование детали

01 128817 Звёздочка 07 128823 Планка

02 128818 Шайба 08 128824 Цепь

03 128819 Болт 09 128825 Звёздочка

04 128820 Шайба 10 128826 Болт

05 128821 Ролик натяжной 11 128827 Шайба

06 128822 Ось 12 128828 Шпонка

СТОЛ РАБОЧИЙ (схема 3)

*- позиция по схеме сборки (схема 3)

№* Код Наименование детали №* Код Наименование детали

128829

Стол рабочий 10

128838

Штанга

128830

Стол дополнительный (приёмный,

подачи)

128839

Винт фиксации

128831

Шайба 12

128840

Клин

128832

Шайба 13

128841

Клин

128833

Болт 14

128842

Скоба

128834

Винт 15

128843

Гайка

128835

Ролик 16

128844

Гайка

128836

Подшипник 17

128845

Винт

128837

Эксцентрик 18

128846

Шайба

4.2.21. Не допускайте неправильной эксплуатации шнура электропитания станка. Не тяните за шнур при

отсоединении вилки от розетки. Оберегайте шнур от нагревания, попадания масла и воды и повреждения об

острые кромки.

4.2.22. Не используйте станок для строгания других материалов, кроме дерева.

Предупреждение:

Пыль, образующаяся от некоторых пород древесины, содержащей консерванты, может

быть опасной для здоровья. Всегда работайте в хорошо вентилируемом помещении с использованием

соответствующих средств защиты и удаления пыли.

4.2.23. После запуска станка, прежде чем произвести строгание, дайте ему поработать некоторое время на

холостом ходу. Если в это время Вы услышите посторонний шум

или почувствуете сильную вибрацию, выключите

станок, отсоедините вилку шнура питания станка от розетки электрической сети и установите причину этого

явления. Не включайте станок до выявления и устранения причины неисправности.

5. ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ПИТАНИЯ

Внимание:

Проверьте соответствие напряжения источника питания и соединений требованиям Вашего

станка. Для этого достаточно взглянуть на табличку с техническими данными на двигателе станка.

5.1. Электрические соединения. Требования к шнуру питания

5.1.1. Запрещается переделывать вилку, если она не входит в розетку. Квалифицированный электрик должен

установить соответствующую розетку. Розетка, к которой подключается станок, обязательно

должна иметь

заземляющий контакт.

5.1.2. При повреждении шнура питания его должен заменить изготовитель или сертифицированный Сервисный

центр.

Предупреждение:

Этот станок предназначен для использования только в сухом помещении. Не допускайте

установку станка во влажных помещениях.

5.2 Требования к двигателю

Внимание!

Для исключения опасности повреждения двигателя регулярно очищайте двигатель от опилок и

древесной пыли. Таким образом, обеспечивается его беспрепятственное охлаждение.

5.2.1. Если двигатель не запускается или внезапно останавливается при работе, сразу же отключите станок.

Отсоедините вилку шнура питания станка от розетки и попытайтесь по таблице возможных неисправностей найти

и устранить возможную причину

5.2.2. Устройство защиты или автомат защиты необходимо регулярно проверять, если:

- двигатель постоянно перегружается;

- колебания напряжения сети в пределах ±10% относительно номинального значения не влияют на нормальную

работу станка. Однако, при тяжёлой нагрузке необходимо, чтобы на двигатель подавалось напряжение 220 В.

5.2.3. Чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах,

при перегрузках,

пониженном напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов).

Поэтому всегда с помощью квалифицированного электрика проверяйте все разъёмы, рабочее напряжение и

потребляемый ток.

5.2.4. При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит

дополнительное падение напряжения, которое приводит к проблемам с двигателем. Поэтому для нормального

функционирования этого станка необходимо достаточное поперечное сечение подводящих проводов.

Приведённые в таблице данные о длине подводящих проводов относятся к расстоянию между

распределительным щитом, к которому подсоединен станок, и вилкой штепсельного разъёма станка. При этом не

имеет значения, осуществляется подвод электроэнергии к станку через стационарные подводящие провода,

через удлинительный кабель или через

комбинацию стационарных и удлинительных кабелей. Удлинительный

провод должен иметь на одном конце вилку с заземляющим контактом, а на другом – розетку, совместимую с

электрической вилкой Вашего станка.

Предупреждение: Станок должен быть заземлен через розетку с заземляющим контактом.

Длина подводящих проводов Необходимое поперечное сечение медных проводов

До 15м 1,5 мм2

5.3.

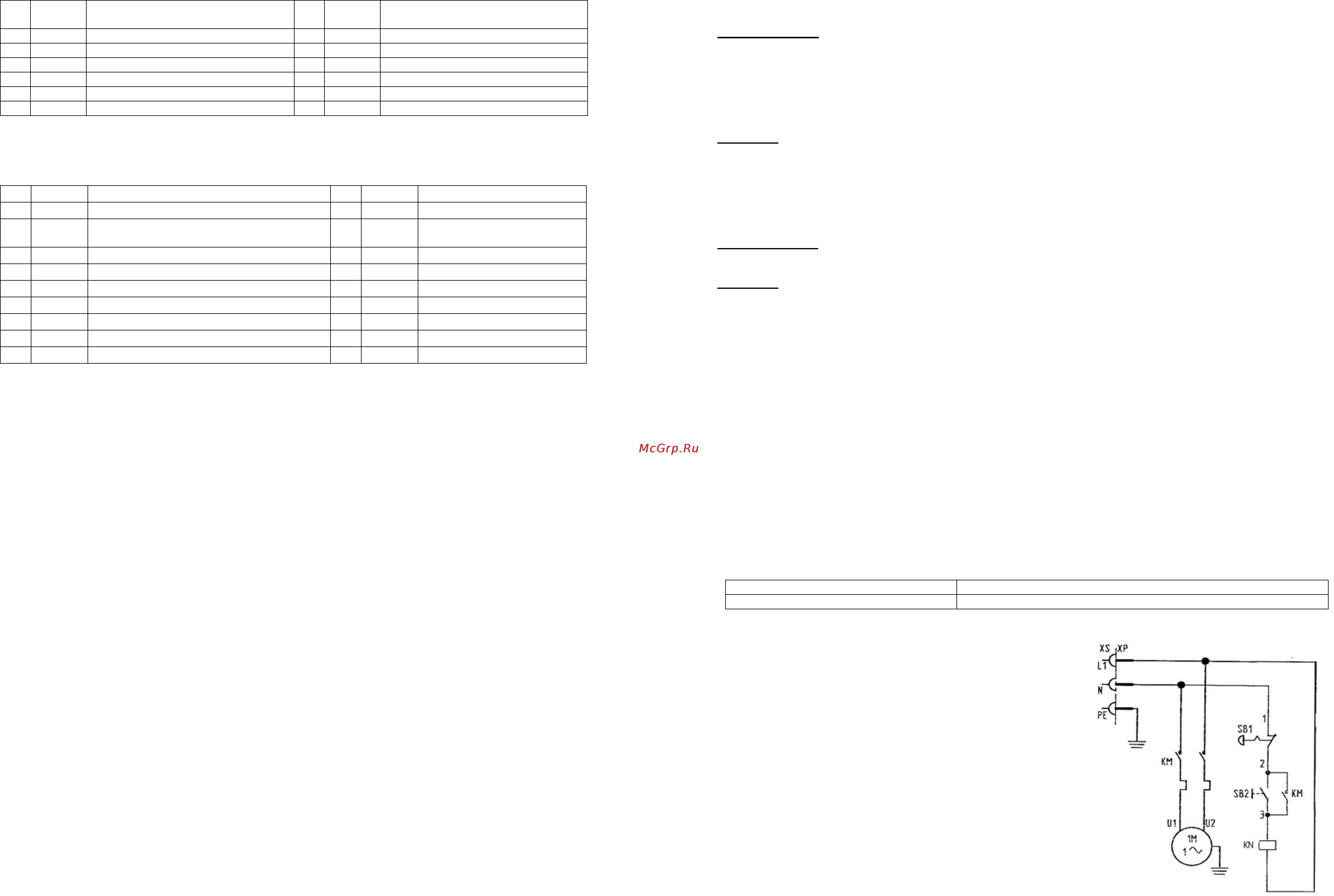

Описание работы электрической схемы станка

(электрическая схема)

5.3.1. Станок подключается к розетке сети 220В, 50Гц при помощи

вилки с заземляющим контактом. Перед подключением

необходимо проверить надежность соединения станка с

заземляющим контактом вилки.

5.3.2. Для включения станка нажмите на зеленую кнопку SB2, при

этом, подается напряжение на магнитный пускатель KN,

замыкаются контакты KM, подается напряжение на

электродвигатель 1М, якорь электродвигателя 1

М начинает

вращаться.

5.3.3. Выключение станка возможно двумя способами:

- разомкнуть контакты магнитного пускателя, нажатием красной

кнопки SB1.

- отключить подключающую вилку ХР из розетки XS.

ЭЛЕКТРИЧЕСКАЯ СХЕМА
