9. МАГНИТНЫЙ ПУСКАТЕЛЬ

Станок оснащен магнитным пускателем, предотвращающим самопроизвольное включение станка

после несанкционированного отключения питания. Станок включается нажатием зеленой кнопки (21),

а отключается нажатием на красную кнопку (14) магнитного пускателя, Рис.15.

10. РЕГУЛИРОВКИ

Ваш станок был собран и полностью отрегулирован на заводе - изготовителе. Во время

транспортировки регулировки могут нарушиться, поэтому перед

началом эксплуатации регулировки

необходимо проверить вновь.

Предупреждение:

Никогда не выполняйте какие-либо регулировки при включенном станке. Это

может привести к травме.

Предупреждение:

Работа с предельными нагрузками на станок повлечёт за собой отклонение

или нарушение установленных ранее регулировок.

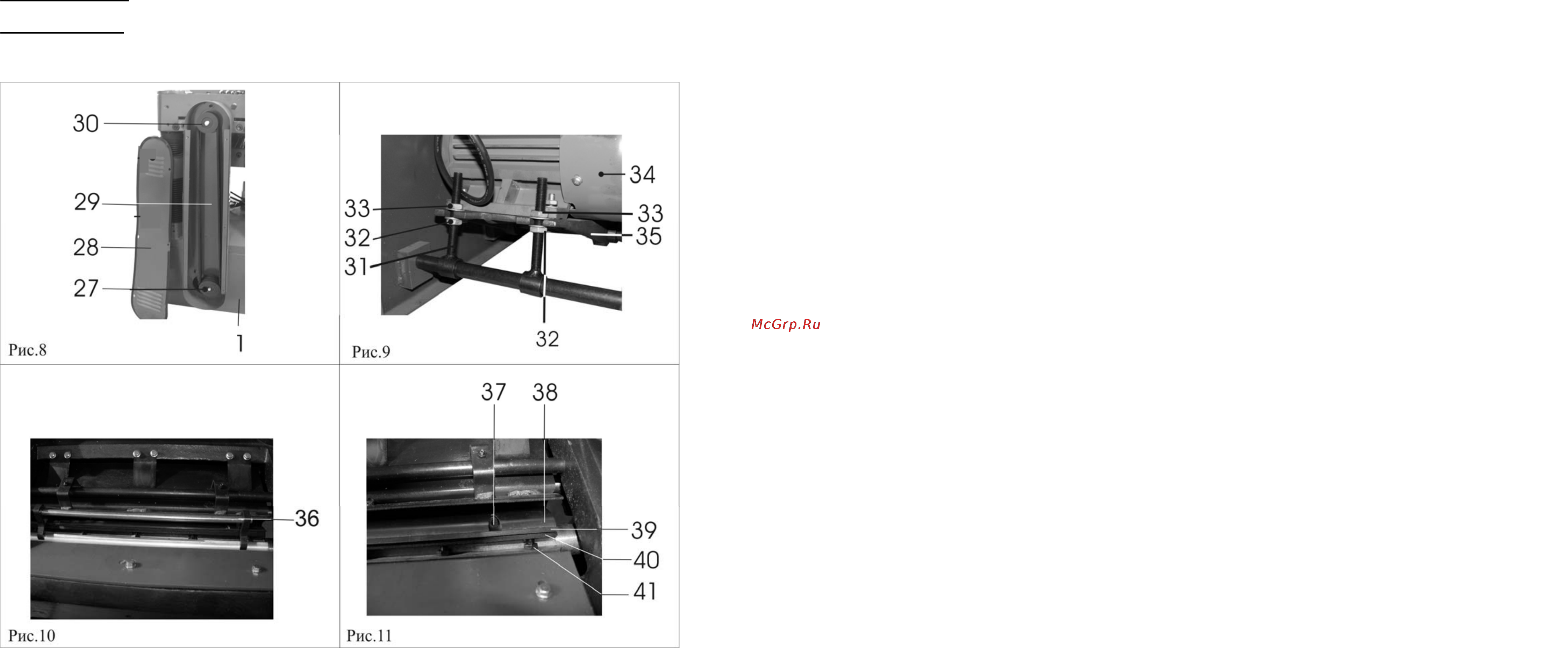

10.1. Регулировка натяжения ремней привода (Рис. 8,9)

10.1.1. Отключите станок от питающей розетки. Снимите защитный кожух (28), проверьте натяжение

ремней передачи (29), при необходимости произведите регулировку.

10.1.2. Демонтируйте передний кожух (13), Рис.2, скрутите гайки (32) по винту (31) в крайнее нижнее

положение. Гайками (33) произведите регулировку положения плиты (35) электродвигателя (34), тем

самым перемещая нижний шкив (27) электродвигателя (34), который, в свою очередь, изменяет

натяжение ремней передачи (29). Чрезмерное

натяжение может привести к преждевременному

износу подшипников и ремней передачи (29), а недостаточное натяжение - к их проскальзыванию на

шкивах (27 и 30) при нагрузках. Гайками (32 и 33) зафиксируйте положение.

10.1.3. Установите и закрепите передний защитный кожух (13).

10.1.4. Установите и закрепите защитный кожух (28).

10.2. Регулировка строгальных ножей (Рис. 10-12)

10.2.1. Демонтируйте стойку (7) и поддерживающий ролик (8), как показано

на Рис.6. Демонтируйте

кожух (17) и патрубок пылесборника (18).

10.2.2. Калибр (36) для установки ножей (39) плотно прижмите к строгальному валу (38). Вылет

режущей кромки ножей (39) должен быть параллелен строгальному валу (38) и составлять не более

1,5 мм, что соответствует рабочим поверхностям калибра (36). При необходимости проведите

регулировку положения строгальных ножей (39).

16. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ

Станок модели "КОРВЕТ 220" соответствует требованиям ГОСТ 12.2.026.0-93, обеспечивающим безопасность жизни,

здоровья потребителей и охрану окружающей среды и признан годным к эксплуатации.

Дата выпуска __________________200 г. Станок принят _______________________ Подпись __________

ата продажи ____________________________________ штамп

17. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Производитель гарантирует надёжную работу станка модели «Корвет» при соблюдении условий хранения, правильности

монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по эксплуатации.

Гарантийный срок – 12 месяцев с дня продажи через розничную торговую сеть. Срок службы – 5 лет.

Гарантия распространяется только на производственные дефекты, выявленные в процессе

эксплуатации станка в период

гарантийного срока. В случае нарушения работоспособности станка в течение гарантийного срока владелец имеет право на

его бесплатный ремонт.

В гарантийный ремонт принимается станок при обязательном наличии правильно и полностью

оформленного и заполненного гарантийного талона установленного образца на представленный для ремонта

станок с штампом торговой организации и подписью покупателя.

В гарантийном ремонте может быть отказано:

1. При отсутствии гарантийного талона.

2. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов разборки или

попытки разборки станка.

3. Если неисправность станка стала следствием нарушения условий хранения, попадания внутрь посторонних

предметов,

жидкостей, нарушения условий эксплуатации (эксплуатация без необходимых насадок и приспособлений, эксплуатация не

предназначенным режущим инструментом, насадками, дополнительными приспособлениями и т.п.).

4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обеих обмоток статора).

5. При механическом повреждении сетевого шнура или штепселя.

6. При механическом повреждении корпуса и

его деталей.

Гарантия не распространяется на:

- сменные принадлежности (аксессуары и оснастка), например: пилки, пильные диски, пильные ленты, отрезные диски,

ножи, сверла, элементы их крепления, патроны сверлильные, цанги, буры, подошвы шлифовальных и ленточных машин,

фильтры и т.п.;

- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации, например: угольные щетки, приводные

ремни, сальники, защитные кожухи, направляющие и протяжные ролики, цепи приводные, резиновые уплотнения и т.п.

Замена их в течение гарантийного срока является платной услугой;

- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца (услуга платная);

- расходные материалы, например: лента шлифовальная, заточные, отрезные и шлифовальные круги и т.п.

Предметом гарантии не является неполная комплектация станка, которая могла быть выявлена при продаже. Претензии от

третьих лиц не принимаются.

Станок в ремонт должен сдаваться чистым, в комплекте с принадлежностями.

РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:

Во всех случаях нарушения нормальной работы станка, например: падение оборотов, изменение шума, появление

постороннего запаха, дыма, вибрации, стука, повышенной искры на коллекторе – прекратить работу и обратиться в

Сервис - Центр «Корвет» или гарантийную мастерскую.

Гарантийный, а также послегарантийный ремонт производится оригинальными деталями и узлами только в гарантийных

мастерских, указанных в перечне «Адреса гарантийных мастерских».

Примечание:

Техническое обслуживание

станка, проведение регламентных работ, регулировок, указанных в руководстве по

эксплуатации, диагностика не относятся к гарантийным обязательствам и оплачиваются согласно действующим

расценкам Сервис - Центра.

С гарантийными обязательствами ознакомлен и согласен: _______________, _______________________

дата подпись покупателя

Сервис-Центр “Корвет” тел./ факс (4732); 39-24-86;

39-24-84 (многоканальный),добавочный номер 418.

E-mail: petrovich@enkor.ru

E-mail: orlova@enkor.ru

Изготовитель:

ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.

Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.

Импортер:ООО «Энкор-Инструмент-Воронеж»:394018,

Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33

E-mail: opt@enkor.ru
