18
ОСНОВАНИЕ (схема 4)
*- позиция по схеме сборки (схема 4)
№* Код Наименование детали №* Код Наименование детали
1 128847 Основание 18 128864 Вставка
2 128848 Кожух передний 19 128865 Шайба
3 128849 Винт 20 128866 Шайба
4 128850 Ось 21 128867 Болт
5 128851 Плита двигателя 22 128868 Стопор
6 128852 Опора резиновая 23 128869 Шнур питания
7 128853 Плита 24 128870 Винт
8 128854 Винт 25 128871 Магнитный пускатель
9 128855 Гайка 26 128872 Корпус магнитного пускателя
10 128856 Шайба 27 128873 Шайба
11 128857 Болт 28** 128874 Гайка М6
12 128858 Шайба 29** 128875 Кнопка аварийного отключения
13 128859 Гайка 30** 128876 Кнопка
14 128860 Электродвигатель 31** 128877 Переключатель
15 128861 Шпонка 32 128878 Шайба
16 128862 Шайба 33 128879 Вставка
17 128863 Шнур сетевой
**- позиции в зависимости от комплектации
РЕДУКТОР АВТОМАТИЧЕСКОЙ ПОДАЧИ (схема 5)
*- позиция по схеме сборки (схема 5)
№* Код Наименование детали №* Код Наименование детали
01 128880 Корпус редуктора 20 128899 Шпонка
02 128881 Сальник 21 128900 Шарик стальной
03 128882 Подшипник 22 128901 Пружина
04 128883 Шестерня 23 128902 Вал
05 128884 Болт 24 128903 Сальник
06 128885 Шайба 25 128904 Шайба
07 128886 Винт 26 128905 Болт
08 128887 Подшипник 27 128906 Болт
09 128888 Шестерня 28 128907 Болт
10 128889 Вал шестерня 29 128908 Вилка
11 128890 Шпонка 30 128909 Ось ручки
12 128891 Шестерня 31 128910 Гайка
13 128892 Шпонка 32 128911 Шайба
14 128893 Вал шестерня 33 128912 Сальник
15 128894 Сальник 34 128913 Ручка
16 128895 Болт 35 128914 Штифт
17 128896 Шестерня сдвоенная 36 128915 Прокладка
18 128897 Масляная пробка 37 128916 Крышка редуктора
19 128898 Кольцо 38 128917 Окно уровня масла
3

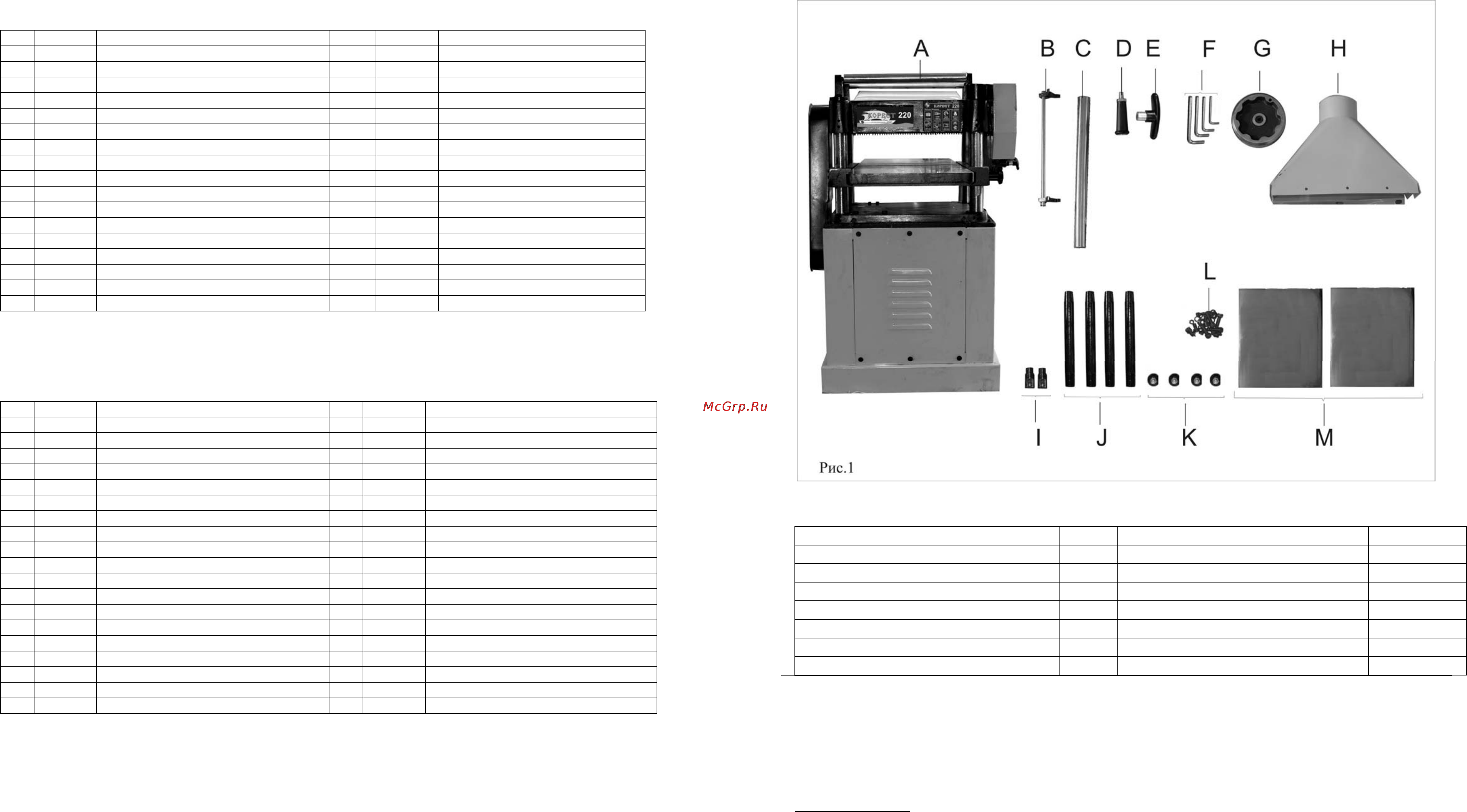

3. КОМПЛЕКТНОСТЬ
3.1. В комплект поставки входит:
А. Рейсмусовый станок
1 шт.
I. Ось
2 шт.
B. Калибр
1 шт.
J. Ручка (перемещения)
4 шт.
C. Ролик ( поддерживающий)
1 шт.
K. Опора резиновая
4 шт.
D. Ручка (маховика)
1 шт.
L. Детали крепления
1 комп.
E. Ручка
1 шт.
M. Стол (дополнительный)
2 шт.
F. Ключ шестигранный
4 шт.
Руководство по эксплуатации 1 шт.
G. Маховик
1 шт.
Упаковка 1 шт.
H. Патрубок пылесборника
1 шт.
Код для заказа 23220
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
4.1. Общие указания по обеспечению безопасности при работе со станком
4.1.1. Ознакомьтесь с конструкцией и назначением вашего станка.
4.1.2. Правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства.
4.1.3. Выработайте в себе привычку: прежде чем включать станок убедитесь в том, что все используемые
при настройке инструменты
удалены с рабочего стола.
Предупреждение:
не подключайте станок к сети питания до тех пор, пока внимательно не
ознакомитесь с изложенными в «Руководстве» рекомендациями и поэтапно не изучите все пункты
настройки и регулировки станка.
4.1.4. Место проведения работ станка должно быть ограждено. Содержите рабочее место в чистоте, не
допускайте загромождения посторонними предметами. Не допускайте использование станка в
помещениях со скользким полом, например, засыпанном опилками или натертом воском.
4.1.5. Запрещается эксплуатация станка в помещениях с относительной влажностью воздуха более 80%.
