1. ОБЩИЕ УКАЗАНИЯ

1.1. Рейсмусовый станок модели «КОРВЕТ 220» (далее станок) предназначен для строгания верхней

поверхности деревянной заготовки до определенной, заранее установленной толщины, с помощью

вращающегося в горизонтальной плоскости строгального вала.

1.2. Станок работает от сети переменного тока напряжением 220В частотой 50 Гц.

1.3. Станок должен эксплуатироваться в следующих условиях:

- температура окружающей среды

от 1 до 35 °С;

- относительная влажность воздуха до 80 % при температуре 25 °С.

1.4. Если станок внесен в зимнее время в отапливаемое помещение с улицы или из холодного склада, не

распаковывайте и не включайте его в течение 8 часов. Станок должен прогреться до температуры

окружающей среды. В противном случае станок может выйти из

строя при включении из-за

сконденсировавшейся влаги на деталях электродвигателя.

1.5. Приобретая станок, проверьте его работоспособность, комплектность, наличие гарантийных талонов в

руководстве по эксплуатации, дающих право на бесплатное устранение заводских дефектов в период

гарантийного срока при наличии на них даты продажи, штампа магазина и разборчивой подписи или

штампа продавца.

1.6. После продажи

станка претензии по некомплектности не принимаются.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

Таблица 1

Наименование параметра Значение параметра

Номинальное напряжение питания, В 220 ± 22

Частота сети, Гц 50

Род тока

переменный,

Номинальная потребляемая мощность, Вт 1500

Тип двигателя асинхронный

Частота вращения рабочего вала на холостом ходу,

об/мин

5000

Количество строгальных ножей, шт. 3

Максимальная толщина заготовки, мм 203

Максимальная ширина обрабатываемой заготовки, мм 381

Максимальная глубина строгания за один проход, мм 4

Скорость автоматической подачи заготовки, м/мин. 4,8; 7,6

Рабочий вал (диаметр х ширина), мм 75х381

Габаритные размеры станка (длина х ширина х высота),

мм

1070х800х1120

Габаритные размеры упаковки (длина х ширина х

высота), мм

830х620х1130

Уровень звука, дБА не более 80

Масса нетто, кг 205

Рекомендованная глубина строгания однородных

заготовок из древесины хвойных пород влажностью не

более 15 %.

Скорость автоматической

подачи заготовки

Не более 3,5 мм при ширине менее 60 мм

Не более 2,5 мм при ширине от 60 до 100 мм

Не более 1,5 мм при ширине от 150 до 240 мм 7,6 м/мин

Не более 1,0 мм при ширине от 240 до 300 мм

Не более 0.5 мм при ширине от 300 до 381 мм

2.1. Основные параметры станка приведены в табл. 1

2.2. По электробезопасности станок модели "КОРВЕТ 220" соответствует I классу защиты от поражения

электрическим током.

В связи постоянным совершенствованием технических характеристик моделей оставляем за собой право

вносить изменения в конструкцию и комплектность. При необходимости информация об этом будет

прилагаться отдельным листом к «Руководству»

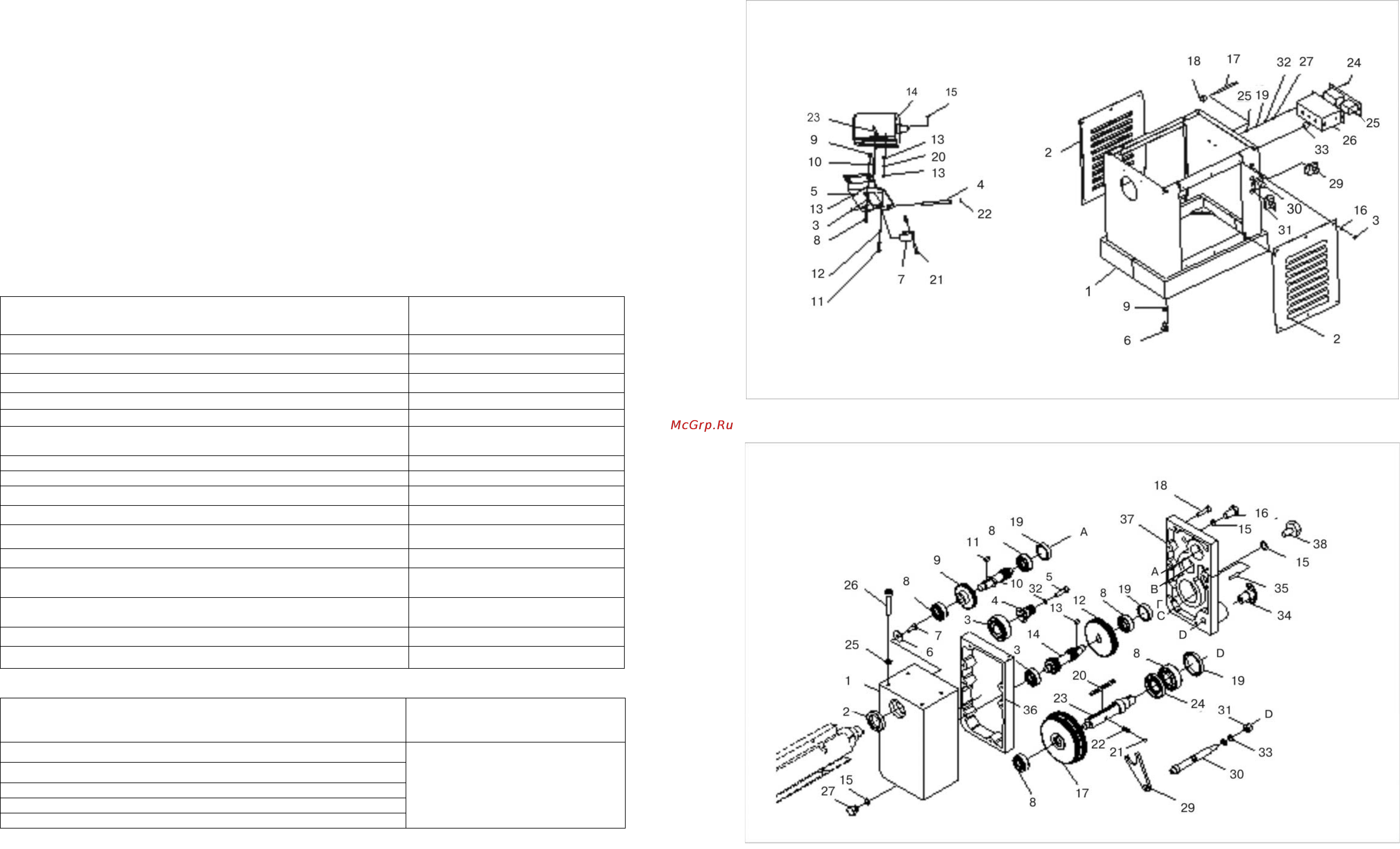

Схема 4

Схема 5
