20

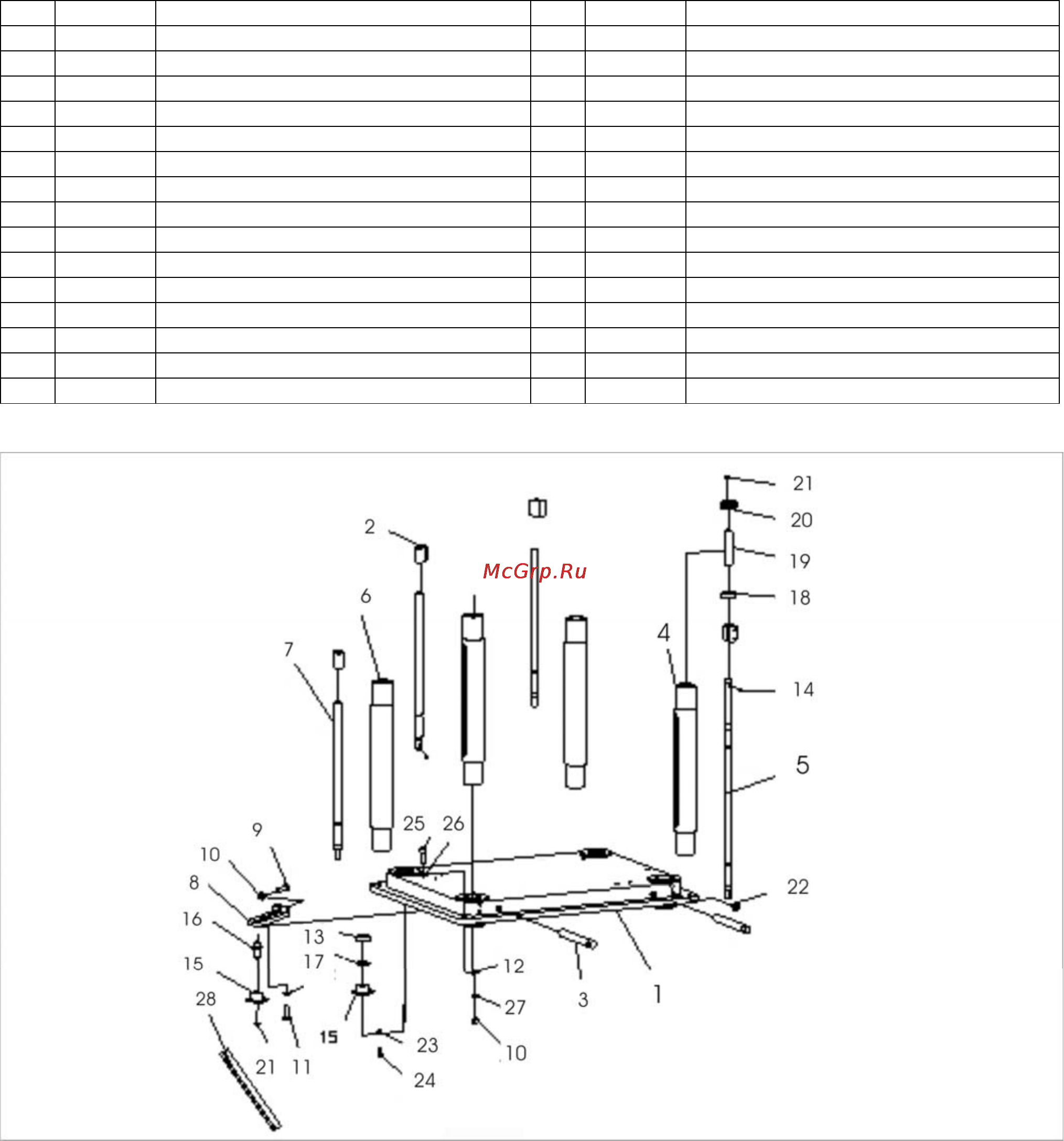

СТАНИНА (схема 6)
*- позиция по схеме сборки (схема 6)
№* Код Наименование детали №* Код Наименование детали
01 128918 Станина 16 128933 Вал-шестерня
02 128919 Гайка ходового винта 17 128934 Кольцо упорное
03 128920 Ручка 18 128935 Подшипник
04 128921 Стойка 19 128936 Втулка
05 128922 Винт ходовой 20 128937 Звёздочка
06 128923 Стойка 21 128938 Кольцо
07 128924 Винт ходовой 22 128939 Винт
08 128925 Планка 23 128940 Шайба
09 128926 Болт 24 128941 Гайка
10 128927 Гайка 25 128942 Гайка
11 128928 Болт 26 128943 Шайба
12 128929 Шайба 27 128944 Шайба
13 128930 Подшипник 28 128945 Цепь
14 128931 Шпонка 29 128946 Винт
15 128932 Звёздочка натяжная
Схема 6
1
Уважаемый покупатель!
Вы приобрели рейсмусовый станок для работ по дереву, изготовленный в КНР компанией
ИНСТРИМПЕКС под контролем российских специалистов по заказу ООО «ЭНКОР-ИНСТРУМЕНТ-
ВОРОНЕЖ»
Перед вводом в эксплуатацию рейсмусового станка для работ по дереву внимательно и до конца
прочтите настоящее
руководство по эксплуатации и сохраните его на весь срок использования
станка.
СОДЕРЖАНИЕ
1. ОБЩИЕ УКАЗАНИЯ
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
3. КОМПЛЕКТНОСТЬ
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
4.1. Общие указания по обеспечению безопасности при работе со станком
4.2. Дополнительные указания по обеспечению безопасности при работе с деревообрабатывающим
станком.
5. ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ПИТАНИЯ
5.1. Электрические
соединения. Требования к шнуру питания
5.2 Требования к двигателю
5.3.
Описание работы электрической схемы станка
6. РАСПАКОВКА
7. УСТРОЙСТВО СТАНКА
8. СБОРКА И УСТАНОВКА СТАНКА
8.1. Установка станка
8.2. Сборка станка
9. МАГНИТНЫЙ ПУСКАТЕЛЬ
10. РЕГУЛИРОВКИ
10.1. Регулировка натяжения ремней привода
10.2. Регулировка строгальных ножей
10.3. Регулировка натяжения цепи механизма автоматической подачи заготовки
10.4. Регулировка натяжения цепи механизма для установки высоты рабочего стола
11. СТРОГАНИЕ
12. ОПОРА
РОЛИКОВАЯ
13. ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ
14. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
15. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
16. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
17. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
СХЕМЫ И ДЕТАЛИ СБОРКИ «КОРВЕТ 220»
СХЕМА СТРОПОВКИ «КОРВЕТ 220»
Настоящее руководство по эксплуатации предназначено для изучения и правильной эксплуатации
рейсмусового станка модели "КОРВЕТ 220".
Содержание
- Комп 5
- Схема 2 схема 2 6
- Схема 3 схема 3 6
- Описание работы электрической схемы станка 7
- 9 магнитный пускатель станок оснащен магнитным пускателем предотвращающим самопроизвольное включение станка после несанкционированного отключения питания станок включается нажатием зеленой кнопки 21 а отключается нажатием на красную кнопку 14 магнитного пускателя рис 5 10 регулировки ваш станок был собран и полностью отрегулирован на заводе изготовителе во время транспортировки регулировки могут нарушиться поэтому перед началом эксплуатации регулировки необходимо проверить вновь предупреждение никогда не выполняйте какие либо регулировки при включенном станке это может привести к травме предупреждение работа с предельными нагрузками на станок повлечёт за собой отклонение или нарушение установленных ранее регулировок 10 регулировка натяжения ремней привода рис 8 9 10
- Отключите станок от питающей розетки снимите защитный кожух 28 проверьте натяжение 10 отключите станок от питающей розетки снимите защитный кожух 28 проверьте натяжение ремней передачи 29 при необходимости произведите регулировку 10 демонтируйте передний кожух 13 рис скрутите гайки 32 по винту 31 в крайнее нижнее положение гайками 33 произведите регулировку положения плиты 35 электродвигателя 34 тем самым перемещая нижний шкив 27 электродвигателя 34 который в свою очередь изменяет натяжение ремней передачи 29 чрезмерное натяжение может привести к преждевременному износу подшипников и ремней передачи 29 а недостаточное натяжение к их проскальзыванию на шкивах 27 и 30 при нагрузках гайками 32 и 33 зафиксируйте положение 10 установите и закрепите передний защитный кожух 13 10 установите и закрепите защитный кожух 28 10 регулировка строгальных ножей рис 10 12 10 д емонтируйте стойку 7 и поддерживающий ролик 8 как показано на рис демонтируйте кожух 17 и патрубок пылесборника 18 10 калибр 36 10
